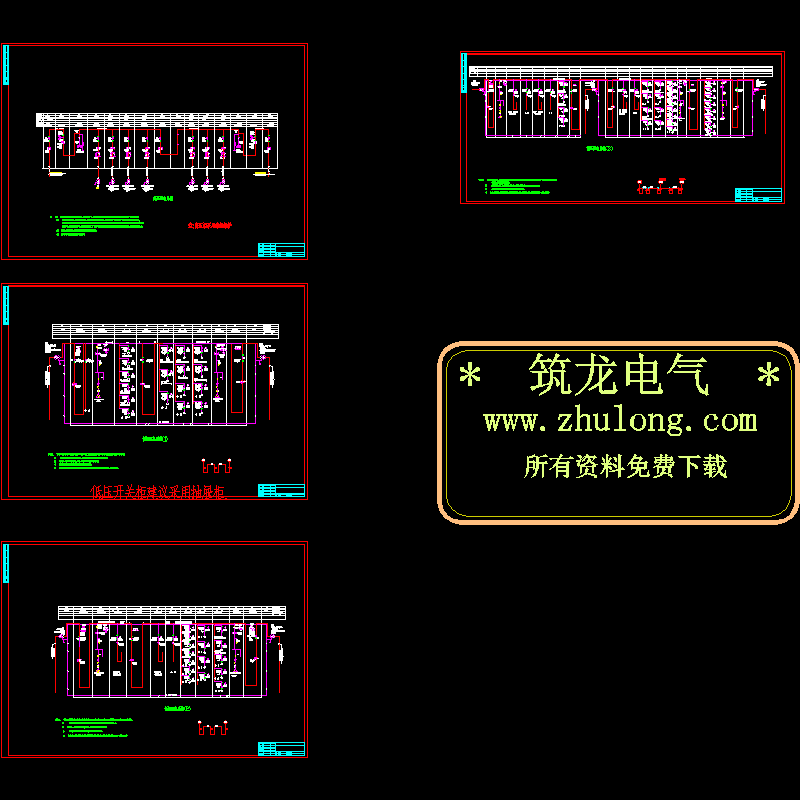

大楼高低压配电设计CAD图纸.dwg

1) 该资料采用直流操作。操作电源：DC220V。二次回路接线及保护由成套厂按‘国标’01D203-2进行生产。 　　2) 高压系统运行方式：当主电源供电时，备用电源处于热备用状态。两段10KV母线变为一段运行(即母联开关合上),主电源带全部用电负荷;当主电源事故停电或线路检修退出运行时，手动合上备用电源带部分用电负荷.(即母联开关断开)10KV主电源与10KV备用电源及10KV高压母线分段开关需进行机械联锁。只有主电源跳闸,备用电源才能合上。 　　 3) 上述电气联锁要求由设备制造商与设计部门配合实施。 　　 4) 高压柜顶汇流母排随设备配套出厂。
