大型医院10kV配电系统高低压(电气设计说明)

  • 建筑类别:医疗
  • 图纸设计深度:施工图
  • 负荷等级:二级
  • 项目所在地:浙江
  • 强电 设计: 供配电系统

附件详情

  • 1、 电气设计 说明;
  • 2、电气主接线示意图;
  • 3、配电房10KV电气接线图;
  • 4、联络柜二次回路图;
  • 5、计量柜二次回路图;
  • 6、压变柜回路图;
  • 7、配电房0.4Kv主接线;
  • 8、配电房布置平面图;
  • 9、配电房土建平面图;
  • 10、配电房照明平面布置图;
  • 11、配电房土建平面布置图;
  • 12、角钢接地体安装及加工图;
  • 13、接地体连接图。

附件详情

该附件为大型医院10kv配电系统高低压全套施工图纸124张。
大型医院10kV供配电工程,该项目总配电容量为10900kVA,设配电房3座,1#配电房配电容量为5700kVA(2×1600kVA+2×1250kVA),2#配电房配电容量为2000kVA(2×1000kVA),3#配电房配电容量为3200kVA(2×1600kVA)。
采用双电源供电方式,配电房高压开关柜采用KYN-28型,低压配电柜采用经济型抽屉式组合开关柜,变压器采用SG10型干式变压器,高压断路器参照iVD4系列设计,低压断路器参照MT及NSX系列。

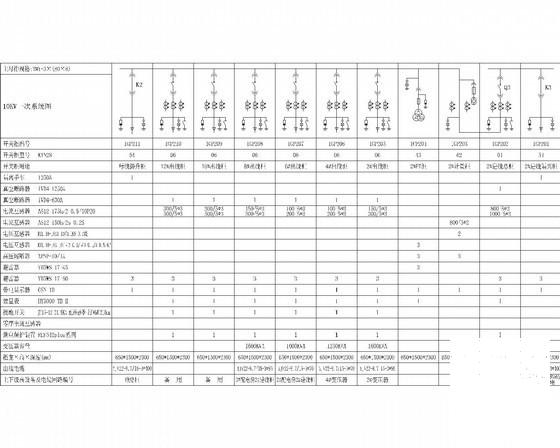

配电房10Kv电气主接线图

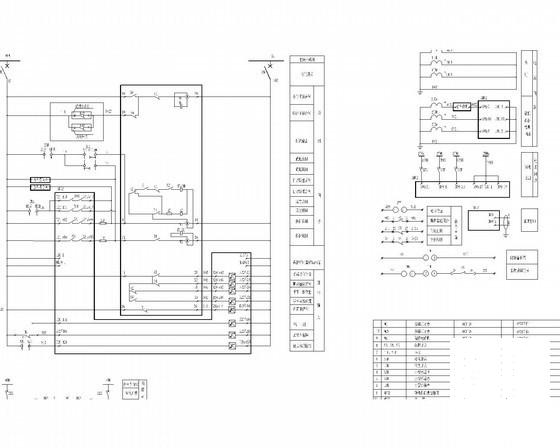

进线柜二次回路图

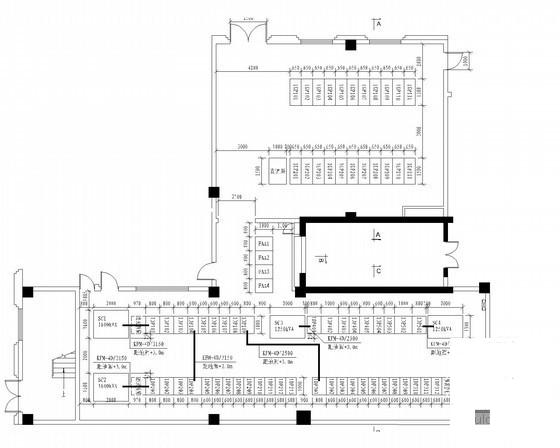

整体布局平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

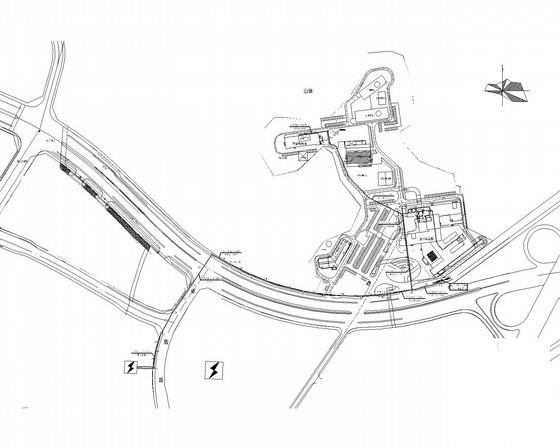

  • 大型医院10kV配电系统高低压(电气设计说明) - 1
    第 1 张图
  • 大型医院10kV配电系统高低压(电气设计说明) - 2
    第 2 张图
  • 大型医院10kV配电系统高低压(电气设计说明) - 3
    第 3 张图
  • 大型医院10kV配电系统高低压(电气设计说明) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
