11层花园住宅楼给排水设计cad施工图纸和室内消火栓系统

附件详情 本图只适合天正给排水软件打开,如没有,可在筑龙网下载。    该资料范围包括红线以内生活给水,生活污水,雨水以及室内外消火栓系统等。    该项目为高层二类住宅,用水量指标如下:最高日用水量Qd=100m3/d。该项目生活供水方式为:1F~6F供水由市政管网自然压力供给;7F~11F由变频联合减压阀直接供水。   各住宅室内污水均本层解决,各排水支管均由用户二次装修是另行设计安装,该资料中, 生活污水支管只做到每层进户三通处后。屋面雨水经雨水斗和室内雨水管排至室外散水。 室外地面雨水经雨水口,由室外雨水管汇集,排至市政雨水管。雨水采取外排水,由建筑专业统一考虑。各住户空调冷凝水均由专专用空调排水管有组织排放。已由土建专业考虑。    该项目为11 1高层二类居住建筑,市政管网压力不能满足系统要求,则根据规范定,该项目消防系统采用临时高压制室外消火栓,和临时高压制室内消火栓系统系统。消防用水量指标如下:室外消火栓Q=15L/s;室内消火栓Q=20L/s   一.室内给水:生活用水采用自来水,设水表计量;消防用水采用生产用水。   二. 室内排水系统 :该项目排水雨.污分流.    污水排水系统 :生活废水排至区域污水管网,再排至污水处理站处理达标后排放。    雨水排水系统 :屋面雨水由雨水斗收集经雨水管道排至室外散水坡 .   三. 室内消火栓系统 :    水量 :本建筑室内消火栓用水量为15l/s,火灾延续时间2h,    室内消火栓保护 :保证室内任一位置均有消火栓两股充实水柱同时到达。    消火栓设备 :采用铝合金箱体 ,消火栓栓口DN65,    SN65麻质衬胶水龙带1条,长25m. ?19水枪 1支.   四.建筑灭火器配置:根据 <<建筑灭火器配置设计规范>>(GB 50140-2005)设置相应的建筑灭火器 . 某县花园给排水施工图 某县花园给排水施工图 某县花园给排水施工图

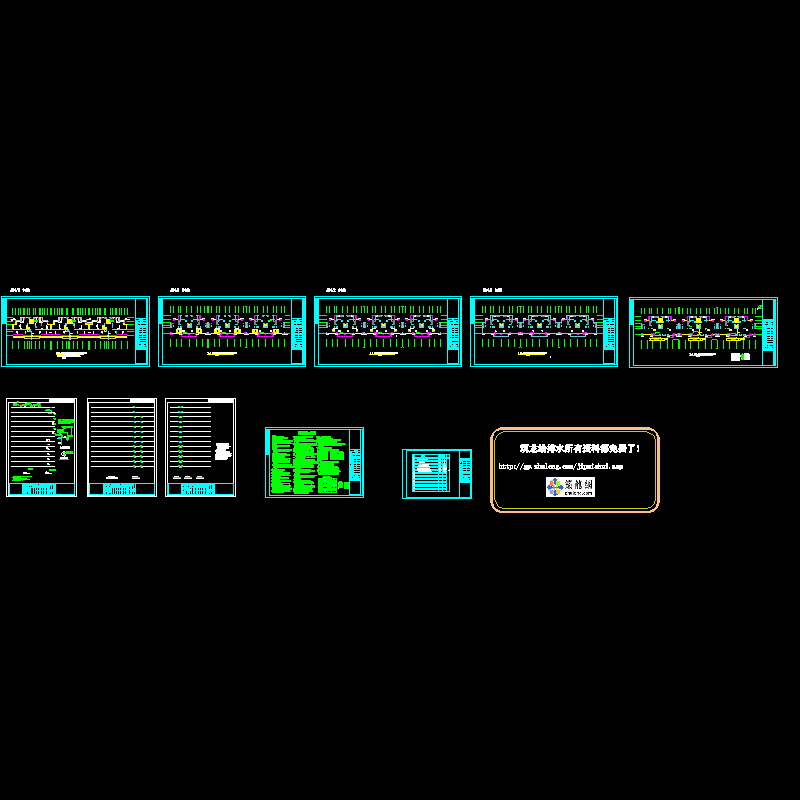

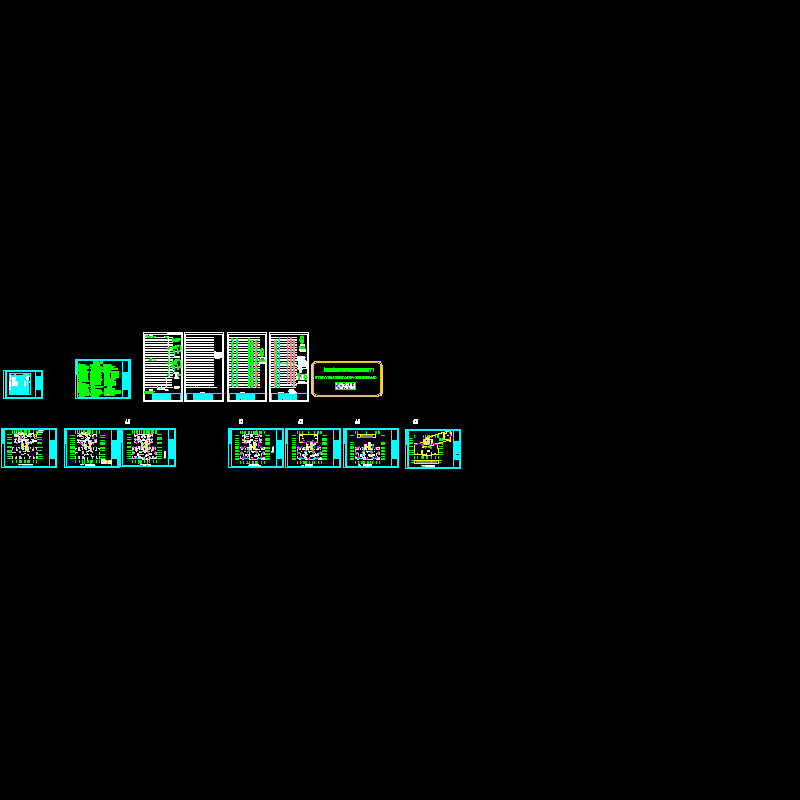

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 1、2、3栋给排水施工图.dwg
    1、2、3栋给排水施工图.dwg
  • 4栋楼给排水施工图.dwg
    4栋楼给排水施工图.dwg
  • 5,6栋楼给排水施工图.dwg
    5,6栋楼给排水施工图.dwg
以上是部分截图,请下载附件后查看完整高清内容
