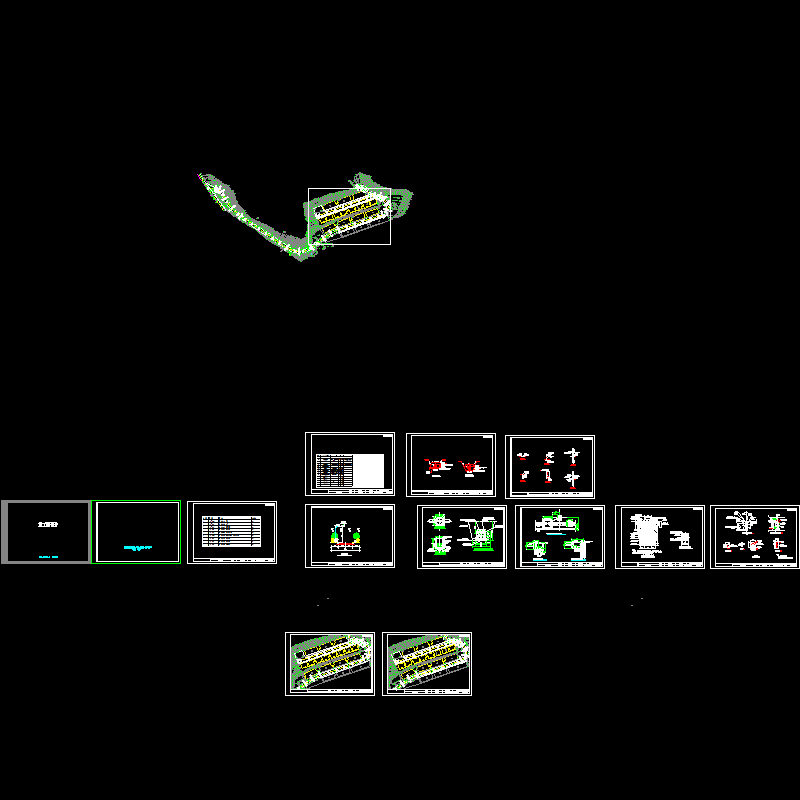

小区道路给水及路灯工程设计cad图纸,照明供配电系统和安全接地系统

设计原则： 　　 管道工作压力为0.5-0.6MPa之间。 　　 管道布置在道路人行道上，局部在车道上 　　 道路照明供配电系统、道路照明安全接地系统。 　　...... 　　给水工程： 　　 给水管采用无缝钢管和镀锌钢管，给水管最小埋深0.7米；管道工作压力为0.5-0.6MPa之间，管道选用球墨铸铁管（公称压力1.0MPa），管道明装段采用焊接钢管。 　　 管道安装要求，过街给水管一律采用钢管，一律用Q235A级钢焊制。管子的椭圆度不应超过0.01D（D为管外径），在管节的安装端不得超过0.005D。壁厚在5mm以上的钢管，其端部应开30°-40°的坡口。对接管节的管端间隙，应复合要求。 　　...... 　　路灯工程： 　　 1.负荷等级和负荷计算 　　 负荷等级三级，计算容量15KW，应甲方要求，没有预留灯箱广告及景观照明容量。 　　 2.供电电源盒电压等级、变压器容量 　　 该项目道路照明低压380∕220V电源取自小区室外箱变。 　　 3.电能计量：配电箱内集中计量。 　　 4.配电：配电箱设于线路中部，依序单相向各照明回路供电，共11张CAD设计图。
