29686平米18层医院中央空调设计施工图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:29685.58平方米
  • 地上层数:18层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:空调,通风,机房,其它
  • 冷热源:电动压缩式冷水机组,空气源热泵
  • 空调系统:空气-水系统
  • 水系统:单式泵,变流量,同程式
  • 项目所在地:湖北

附件详情

  • 设计施工说明
  • 主要设备材料表
  • 消防原理图
  • 消防平面图
  • 中央空调冷冻水系统原理图
  • 通风平面图

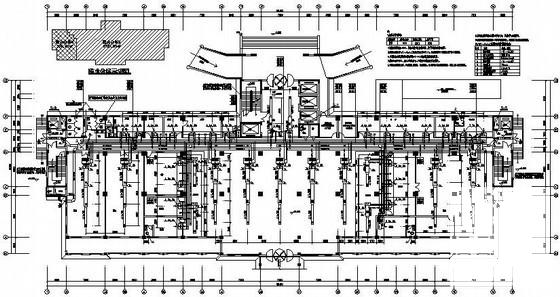

  • 空调平面图
  • 设备安装详图

附件详情

该项目为咸宁市崇阳县某医院住院楼中央空调工程。主要建筑设计结构形式:十八层框架剪力墙结构建筑。建设规模:即住院部总建筑面积29685.58平米,其中地上建筑面积28297.69平米,地下室1387.89平米。建筑高度为70.88米,地下共1层,层高4.2米;地上18层,1F层高为4.8米,2F及3F的层高均为4.2米。设备转换层为2.18米,4F至18F的层高均为3.6米。
建筑使用性质:负1层主要设自行车库和设备用房等。
1层主要设住院部大厅、出入院收费结算处、住院部药房、药库、商店、消防控制室、弱电控制室,以及部分相关办公用房。
2层主要设手术室包括手术缓冲区、麻醉室、库房、无菌库房、石膏室、术后苏醒室、标本室、X光机室、更衣室、值班室、收发室以及部分相关的医护人员办公室。
3层主要设产房及ICU特护病房(共15床),包括待产室、分娩室、洗婴室、产休室、抚触室、小儿活动室等以及部分相关办公用房。
4层主要设病房,包括示教室、医生办公室、护士站、抢救室、值班室等用房。
5-13层、15-17层主要设病房,包括示教室、医生办公室、护士站、抢救室、治疗室、值班室等用房。
14层主要设病房,包括污物间、库房、医生办公室、护士站、等待室、透析室、复用室、配液供液、处置室、值班室等用房。
18层主要设示教室、书架式图书室、密集柜病案室、医生办公室、阅览室、值班室等用房。
设计范围:风冷热泵空调系统,通风及防排烟系统,风机盘管加新风系统,空调冷冻水系统,24小时空调房间系统,分体式空调。
设计年代:近代,图纸20张。

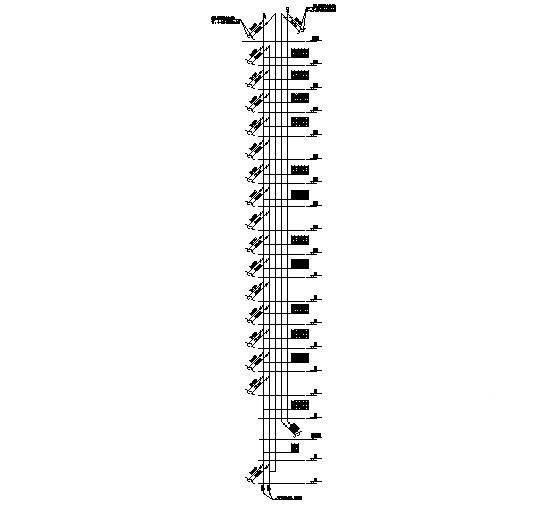

冷冻水立管系统

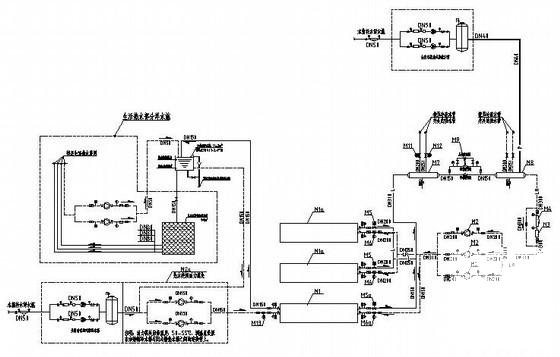

中央空调冷冻水系统原理图

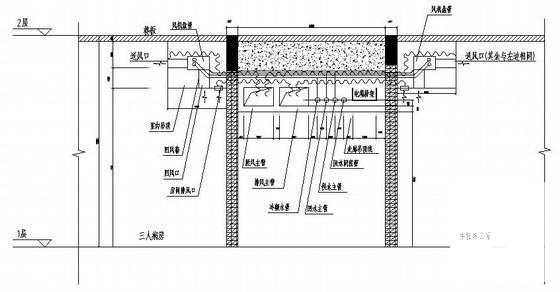

空调系统安装剖面示意图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 医院中央空调设计 - 1
    医院中央空调设计 - 1
  • 医院中央空调设计 - 2
    医院中央空调设计 - 2
  • 医院中央空调设计 - 3
    医院中央空调设计 - 3
  • 医院中央空调设计 - 4
    医院中央空调设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
