商务楼后浇带支模及混凝土浇筑施工方案(带附图纸)

附件详情

  • 1、 编制依据―――――――――――2
  • 2、 项目概要―――――――――――――――2
  • 3、 后浇带模板体系――――――――――――3
  • 4、 验算―――――――――――――――――6
  • 5、 后浇带砼浇筑――――――――――18
  • 6、 安全生产、现场文明施工要求 ―――― 19
  • 7、 附图―――――――――――20
  • 2.8~4.5米独立钢管支撑.dwg
  • H轴后浇带处结构平面图.dwg
  • 后浇带梁端支撑图.dwg
  • 后浇带模板.dwg
  • 后浇带独立型钢管支撑图.dwg
  • 支撑加固大样.doc
  • 支撑点布置图.dwg
  • 槽钢式独立支撑.dwg

附件详情

工程地下两层,分别为地下车库和设备用房,地上十三层,其中一、二层为商业网点,三~十三层为商务办公用房。该项目为框架筒体结构,底板为梁板式筏板基础,地上结构构件为柱和梁及电梯井、楼梯井筒体。
该项目占地面积较大,东西轴线间距离为122.2米,南北轴线间距离为78.4米。为减少砼施工过程中的温度应力和消除部分砼伸缩应力,主楼于○6~○7、○11~○12轴间设置两道南北向伸缩后浇带,裙房○8~○9轴间设置一道南北向伸缩后浇带,主楼和裙房○H~○J间设置一道东西向伸缩后浇带。
后浇带宽1500mm,厚度同墙、梁、板厚度。
筏板砼为C35 S8,其它部位为C40,后浇带砼比同部位砼高一个等级。


底板后浇带支模按附图进行,方法为:根据图纸设计位置,放出后浇带位置线,在边线内侧抹50mm宽,50mm高(东西向后浇带)或75mm高(南北向后浇带)C25细石砼埂(筏板钢筋为先布置φ25@200南北向钢筋),以防止筏板砼砂浆从下层钢筋网片下渗入后浇带内。绑扎筏板、地梁及设计加强筋,然后在后浇带中心线的一侧,沿后浇带立支一个高30cm的钢筋网片,网片上下各放置一根φ12钢筋,两根钢筋之间用φ12的立筋连接,立筋间距100,每1000范围内将立筋和筏板钢筋焊接750mm长φ12斜撑,以固定网片。网片立好后,将双层20目钢丝网固定在钢筋网片上,再焊接3×330mm止水钢板,同法固定止水钢板上半部钢丝网,上层钢筋网片上绑扎50mm厚带锯齿型木条,阻挡筏板上层钢筋网片以上砼浆。
..........................
共20余页
附图2.8~4.5米独立钢管支撑.dwg
H轴后浇带处结构平面图.dwg
后浇带梁端支撑图.dwg
后浇带模板.dwg
后浇带独立型钢管支撑图.dwg
支撑加固大样.doc
支撑点布置图.dwg
槽钢式独立支撑.dwg

2

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 后浇带模板.dwg
    后浇带模板.dwg

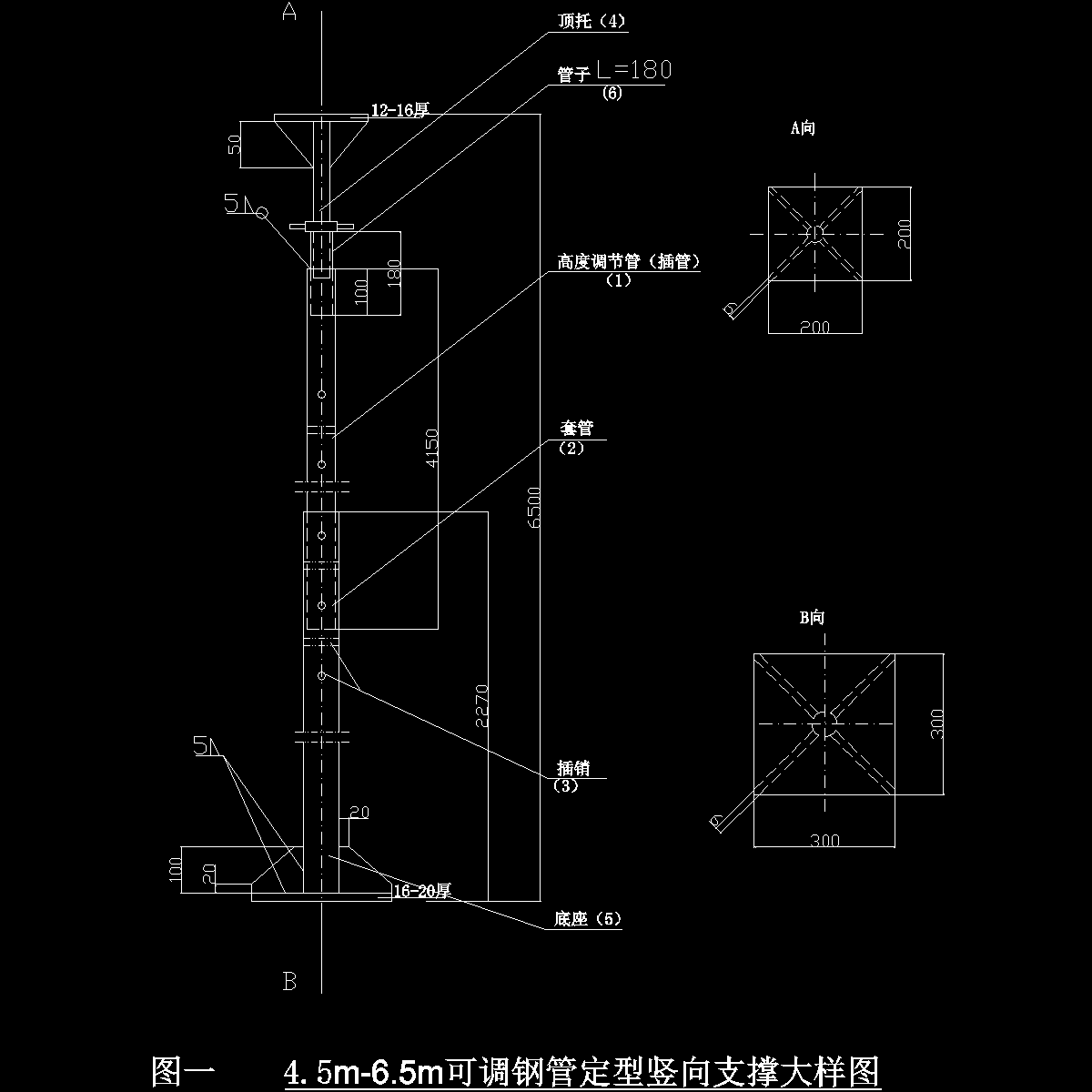

  • 后浇带独立型钢管支撑图.dwg
    后浇带独立型钢管支撑图.dwg

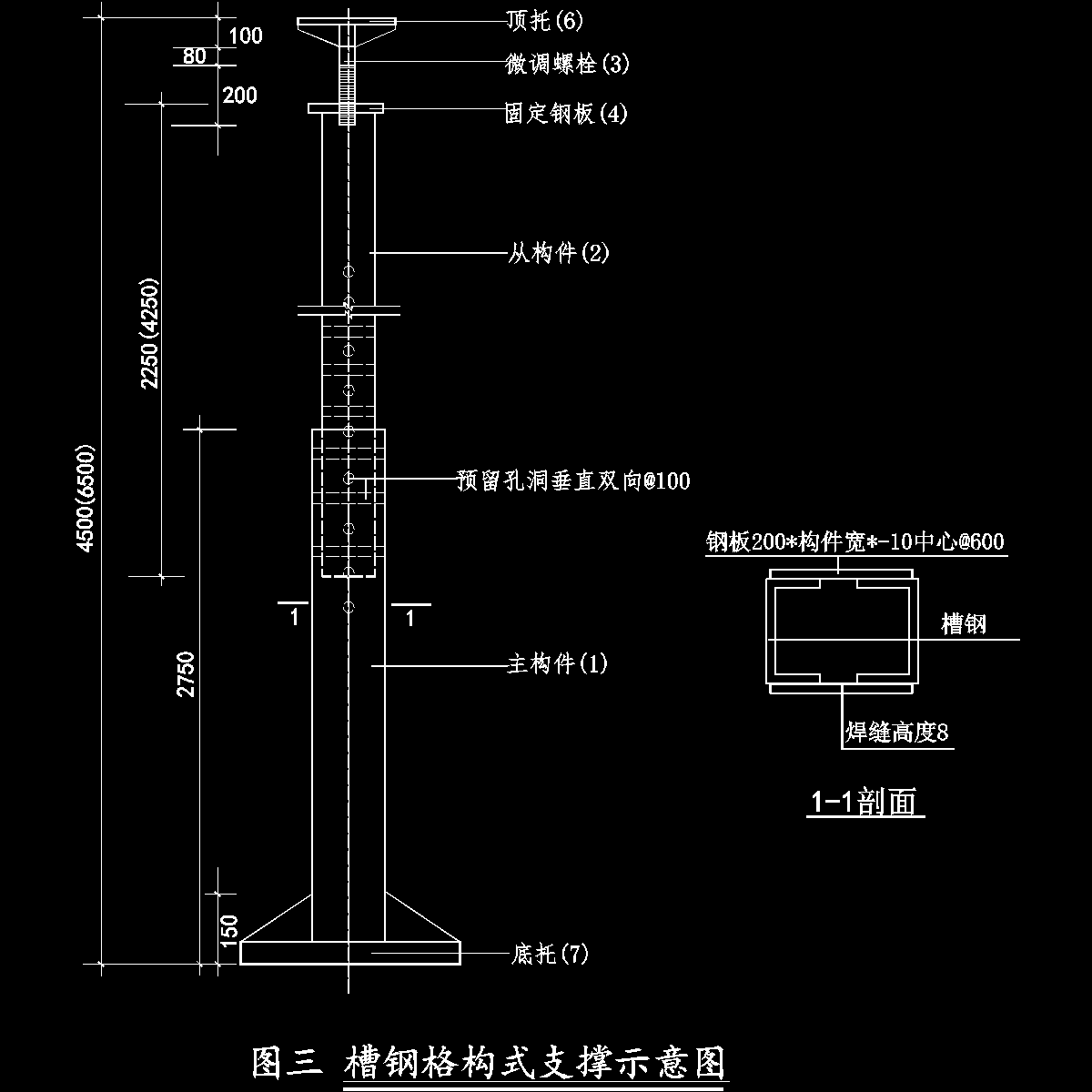

  • 槽钢式独立支撑.dwg
    槽钢式独立支撑.dwg

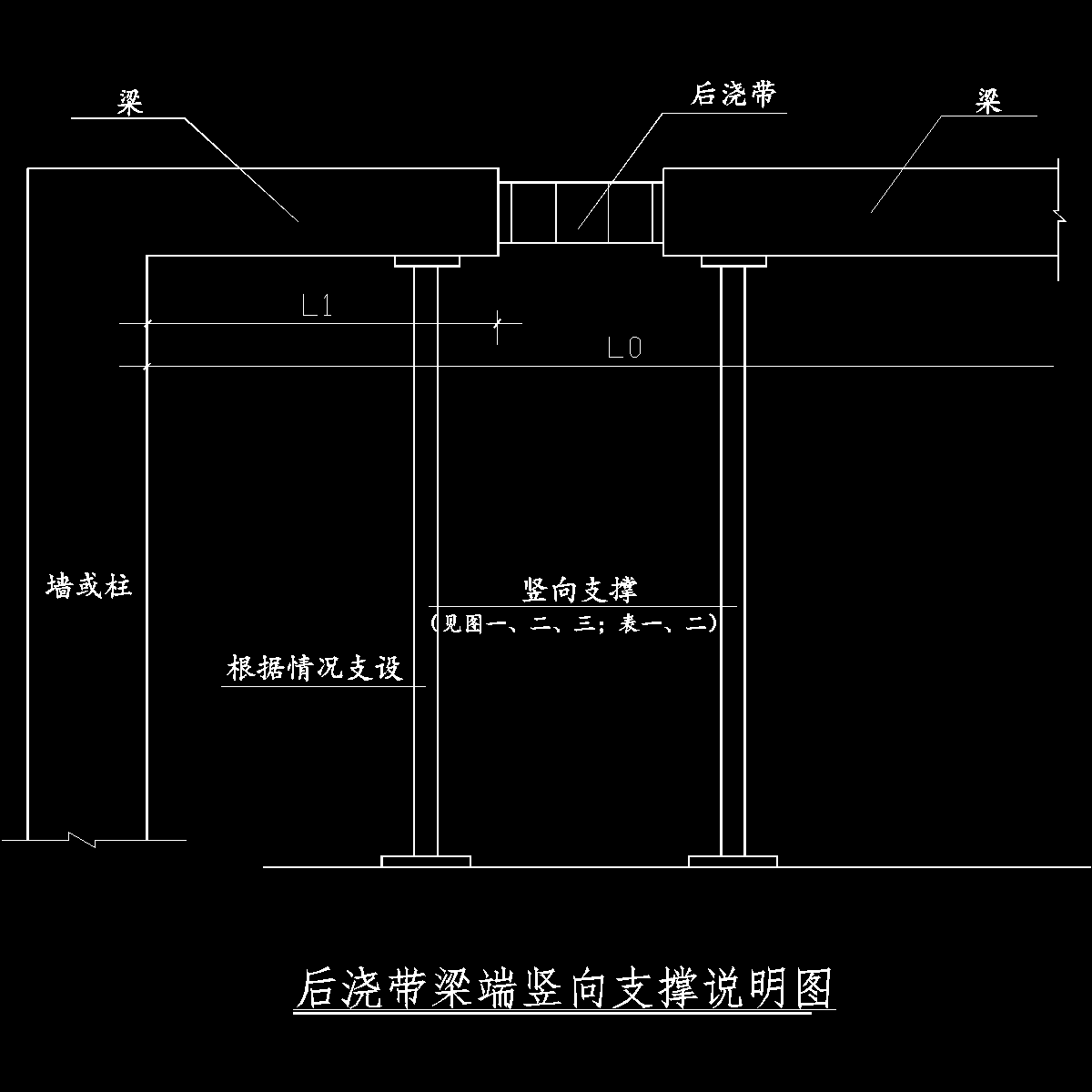

  • 后浇带梁端支撑图.dwg
    后浇带梁端支撑图.dwg

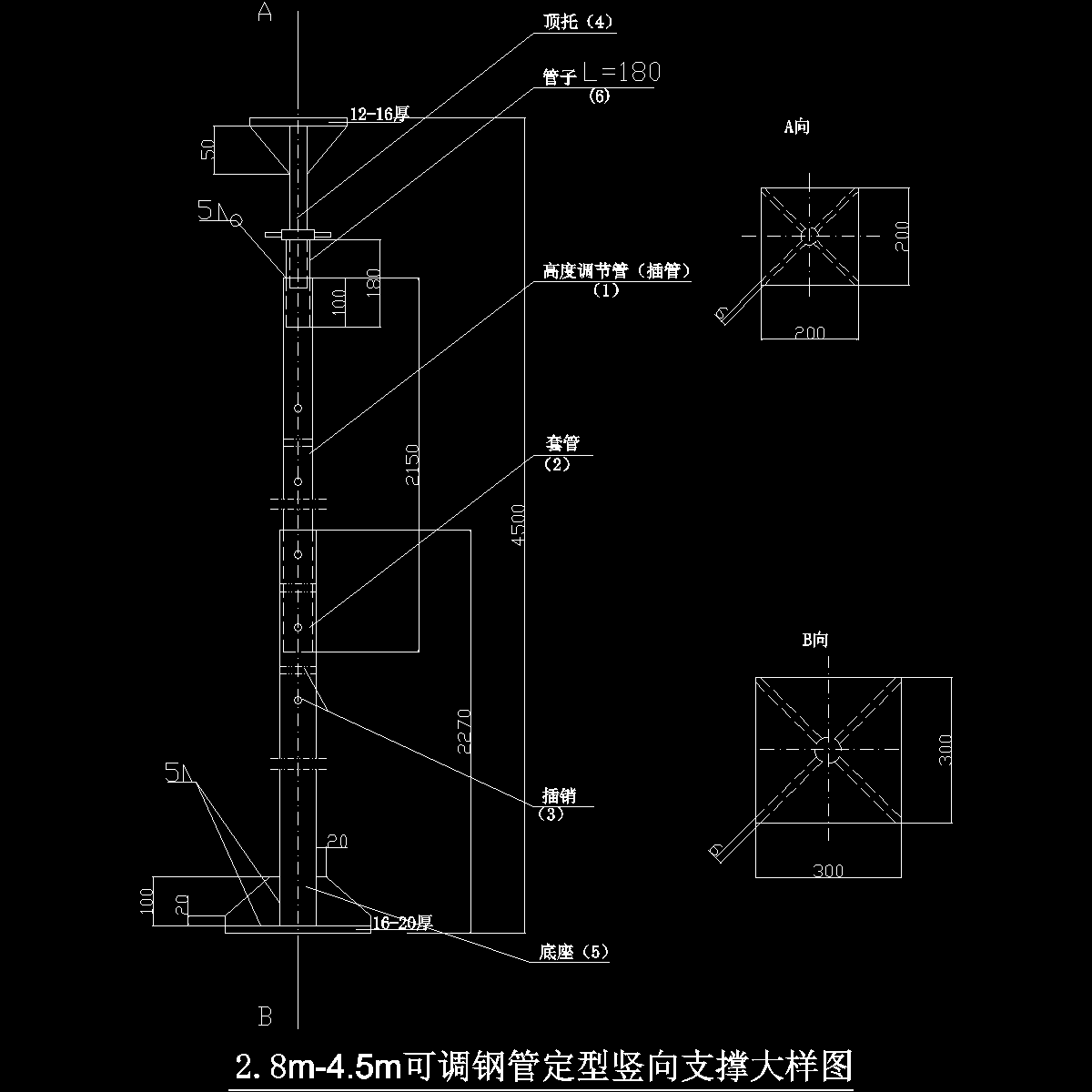

  • 2.8~4.5米独立钢管支撑.dwg
    2.8~4.5米独立钢管支撑.dwg
  • 支撑点布置图.dwg
    支撑点布置图.dwg

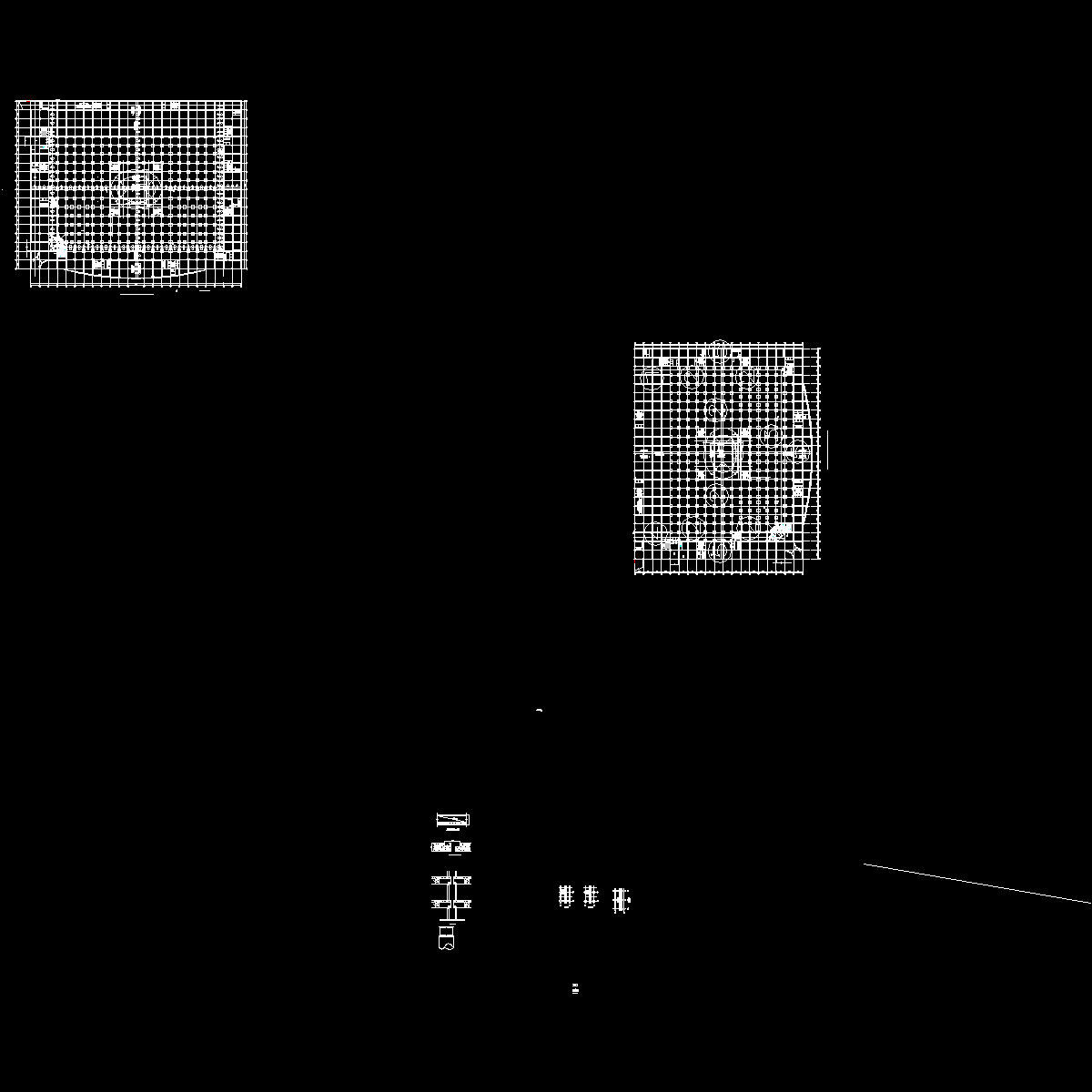

  • h轴后浇带处结构平面图.dwg
    h轴后浇带处结构平面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
