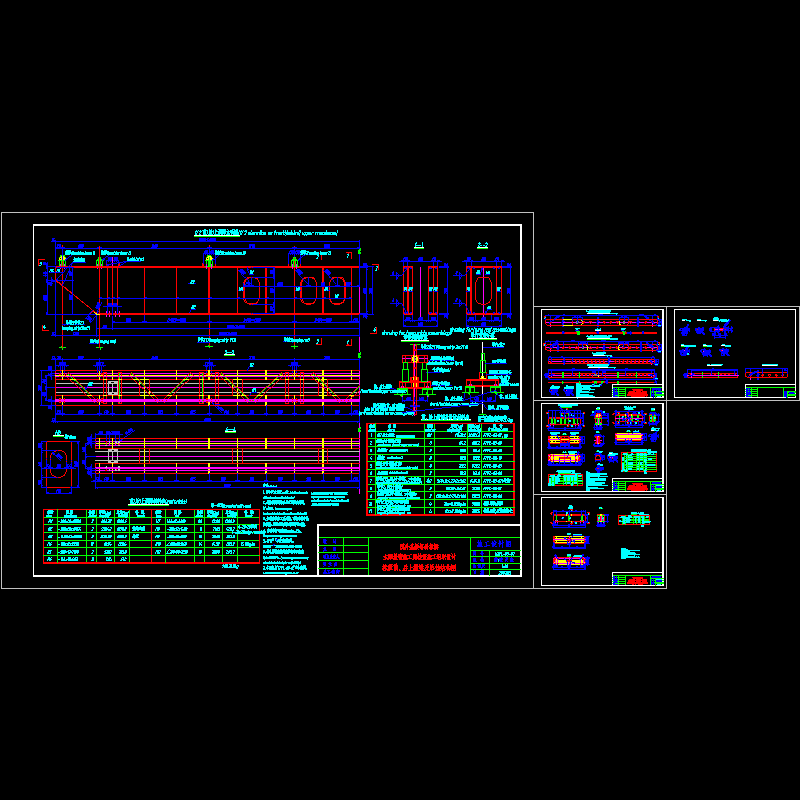

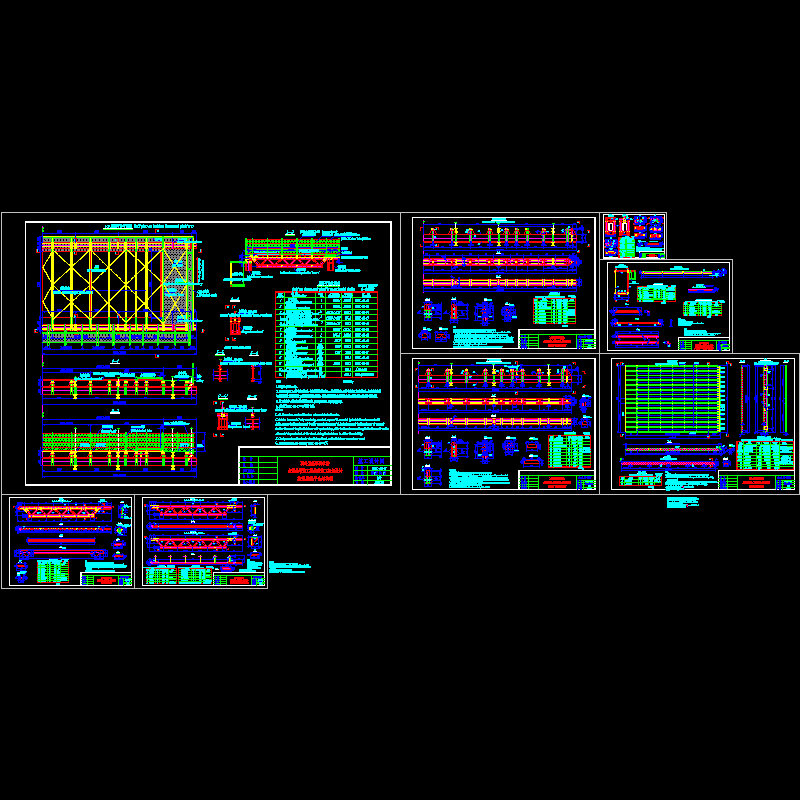

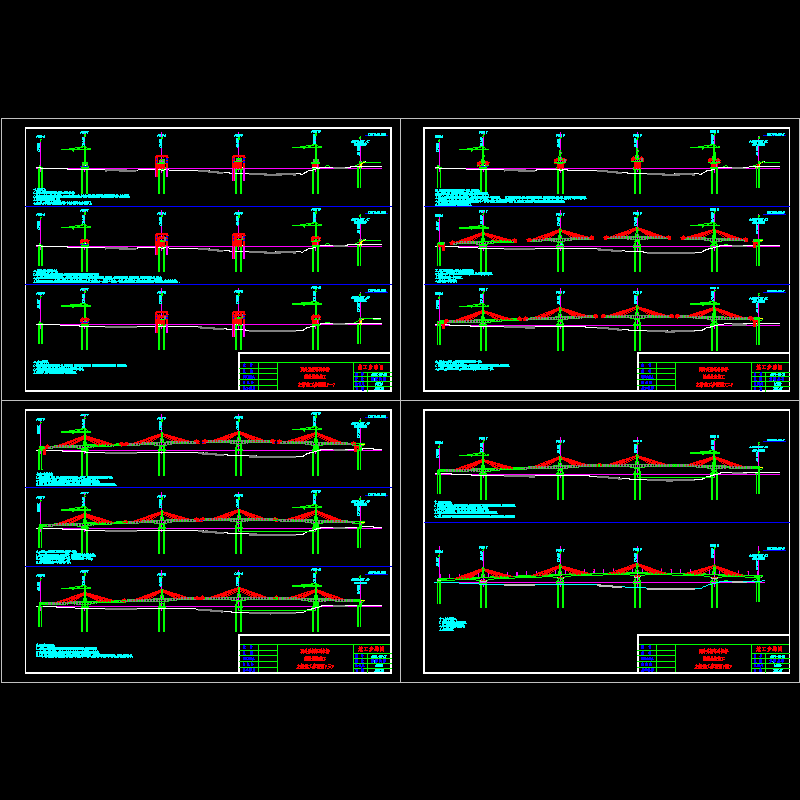

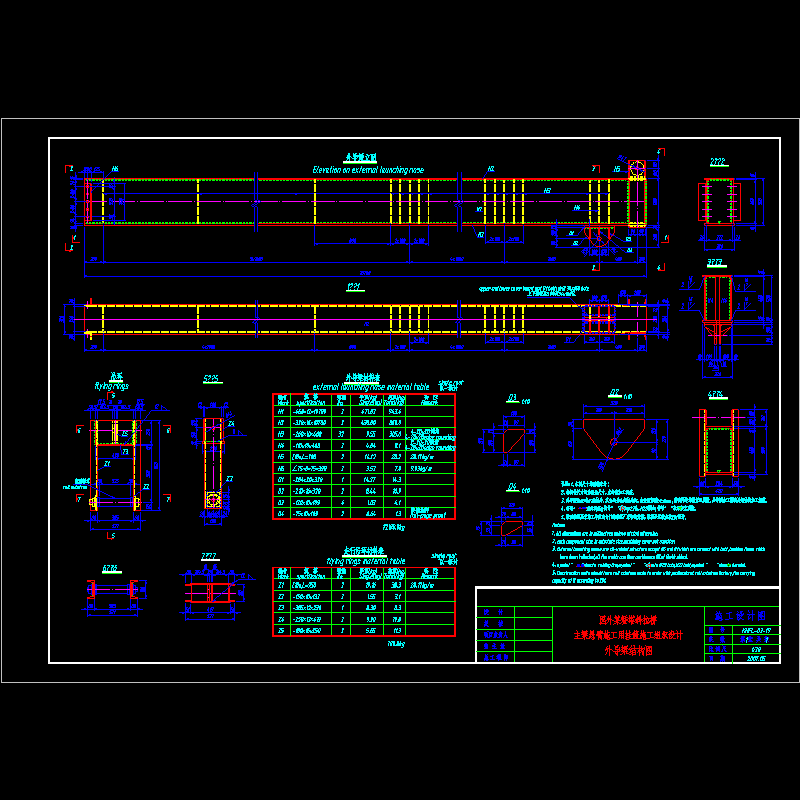

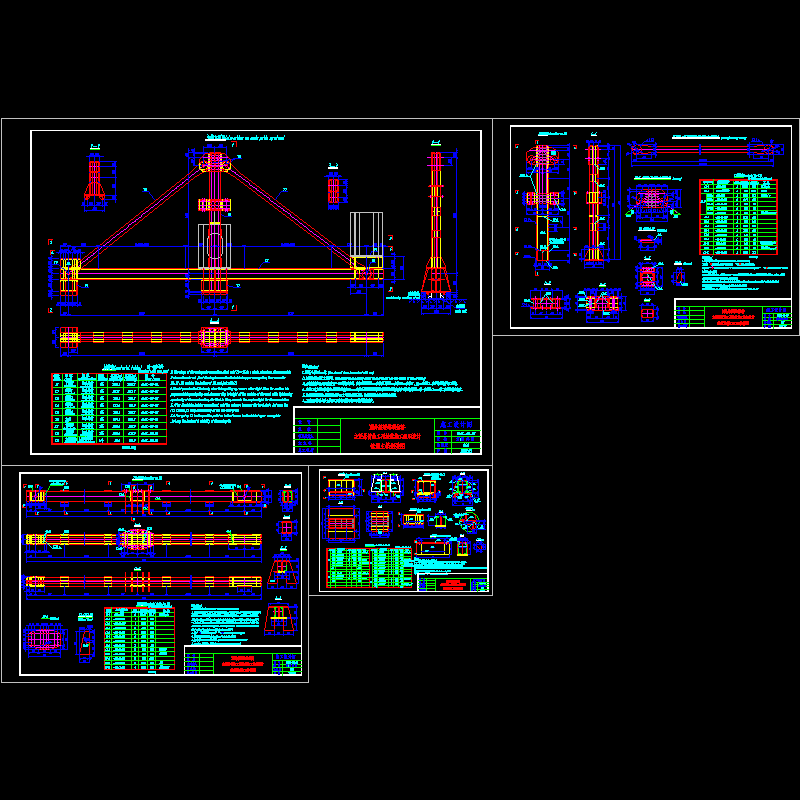

国外矮塔斜拉桥挂篮全套CAD施工方案图纸（31张）.dwg

附件详情： 　　 该附件为国外某矮塔斜拉桥挂篮施工全套CAD图，桥梁为5跨连续的矮塔单索斜拉桥，跨度为：115＋3×200＋115m,主桥是有竖向坡度的斜弯桥，主梁顶板均匀宽度为24.47m,底板均匀宽度为9.85m变化到12.85m桥梁箱梁的高度由4m变化到6.75m,变高度梁节段为0＃两侧的28m长度，其余节段高度均为4m.箱梁的顶板厚度未25cm,腹板厚度为40cm，底板厚度由25cm变化到65cm ,底板变厚节段与变高节段号相同。由于全桥结构对称，考虑除0＃以外的所有节段均采用挂篮施工。 　　...... 　　挂篮用途： 　　 1、用于115m 3*200m 115m连续梁悬浇施工； 　　 2、提供混凝土箱梁纵、横向预应力束张拉作业平台； 　　...... 　　挂篮组要组成： 　　 本挂篮为三角形挂篮，由主桁架、前、后上横梁、底模平台及吊挂系统、外模吊挂及走行系统、后锚固、内外模、限位设施、施顶系统等组成。 　　...... 　　挂篮模板及限位系统： 　　 挂篮外模采用钢模，内模采用竹胶板及组合钢模，内外模之间设对拉筋对拉(对拉筋单根受力不小于10t)；外侧模与其支撑架焊为一体；为适应梁体线形，挂篮内、外模每施工一个节段需进行现场调整；本挂篮模板采用底模包侧模的形式，由于是梁高的等高度变化，外模板在变高度范围内设计成小块，每施工完一个节段就拆除一块模板，外侧模支架每施工完一个节段现场直接画线进行切割；挂篮底模平台为外侧模及其支架提供水平及竖向支撑，并为脱模提供支反力。 　　...... 　　设计于2007年，共包含挂篮受力计算书24页、挂篮施工图31张。
