4层小学强弱电CAD施工图纸（新火规）
- 建筑类别：教育
- 建筑高度：多层建筑
- 建筑结构形式：钢筋混凝土结构
- 建筑面积：4820.07平方米
- 地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：68张
- 图纸年代：近代
- 地下室用途：人防
- 节点大样：人防
- 防雷等级：第三类
- 接地方式：TN-S
- 项目地址：湖南
- 强电设计：供配电系统,电气照明,建筑物防雷,接地安全
- 弱电设计：
附件详情
- 资料目录
- 电气设计说明及主要材料表
- 配线箱系统图一、二
- 一~三层电气平面图
- 四层电气防雷平面图
- 一~四层照明平面图
- 屋顶防雷平面图
- 一~四层弱电、消防平面图
- ……
附件详情
该项目位于湖南省，为小学电气施工图纸。总建筑面积约 4820.07平方米。地上4层，该项目属于多层公共建筑，建筑主体高度14.4m。建筑结构形式为框架结构。室外消防用水量为30L/S。
中华人民共和国现行主要标准及法规：
《建筑设计防火规范》 GB50016-2006
《民用建筑
》JGJ16-2008
《火灾自动报警系统设计规范》 GB50116-2013
《建筑物防雷设计规范》 GB50057-2010
《建筑照明设计标准》 GB50034-2013
《
规范》 GB50054-2009
《供配电系统设计规范》 GB50052-2011
《教育建筑电气设计规范》 JGJ 310-2013
《中小学校设计规范》 GB50099-2011
《建筑物电子信息系统防雷技术规范》 GB50343-2012
设计范围：1）电力配电系统；2）照明系统；3）建筑物防雷、接地系统及安全措施；4）火灾自动报警系统等。
编制于2014年，图纸共68张。
地下室照明平面图
三层电气平面图
防雷平面图
屋顶防雷平面图
一层照明平面图
干线系统图

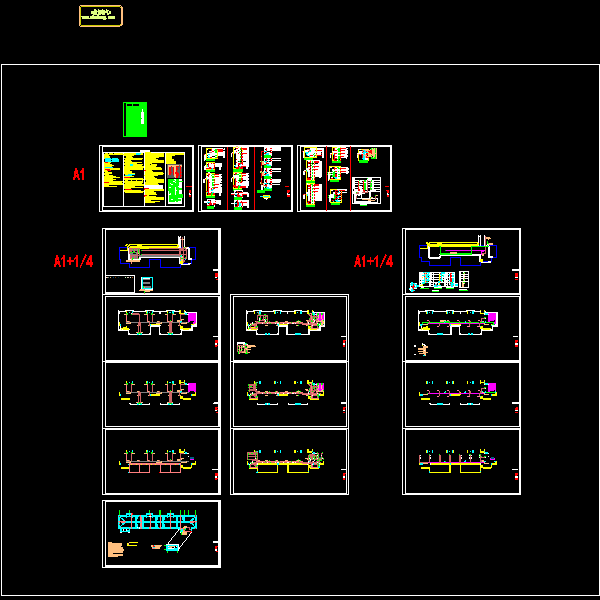

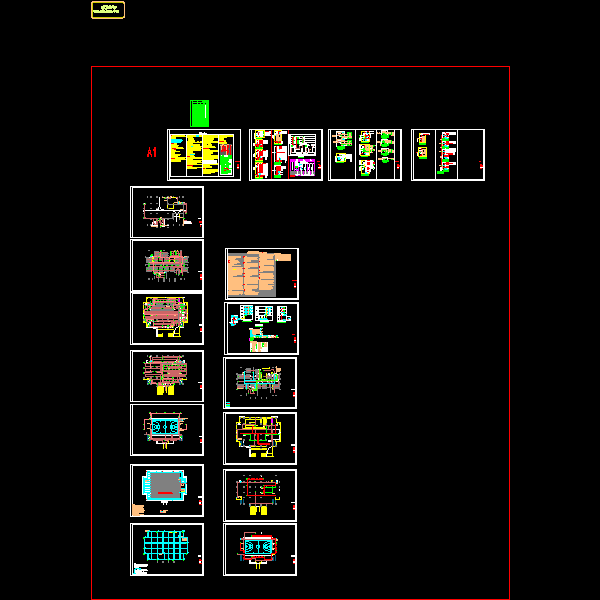

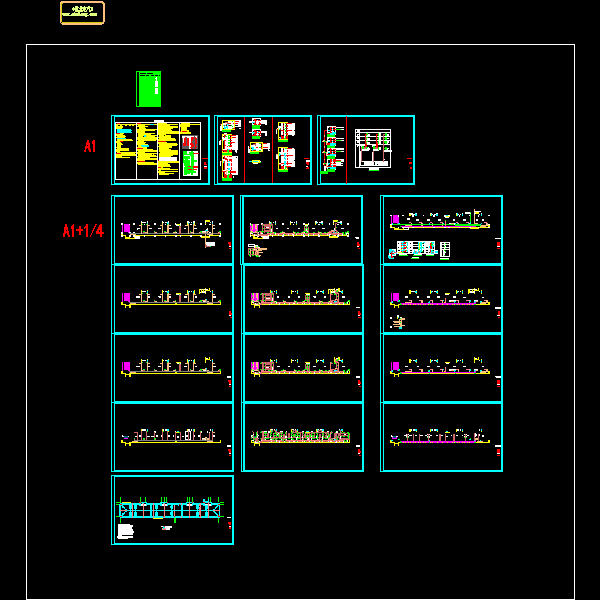

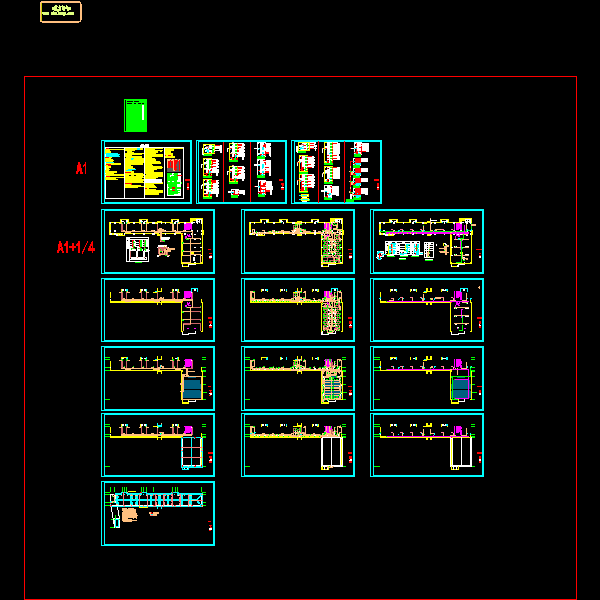

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
xs北栋教学楼电气图纸.dwg -
xs南栋教学楼电气图纸.dwg -
xs教研综合楼电气图纸.dwg -
风雨操场电气（）.dwg
以上是部分截图，请下载附件后查看完整高清内容
