甲醛生产自动化电气图纸.dwg

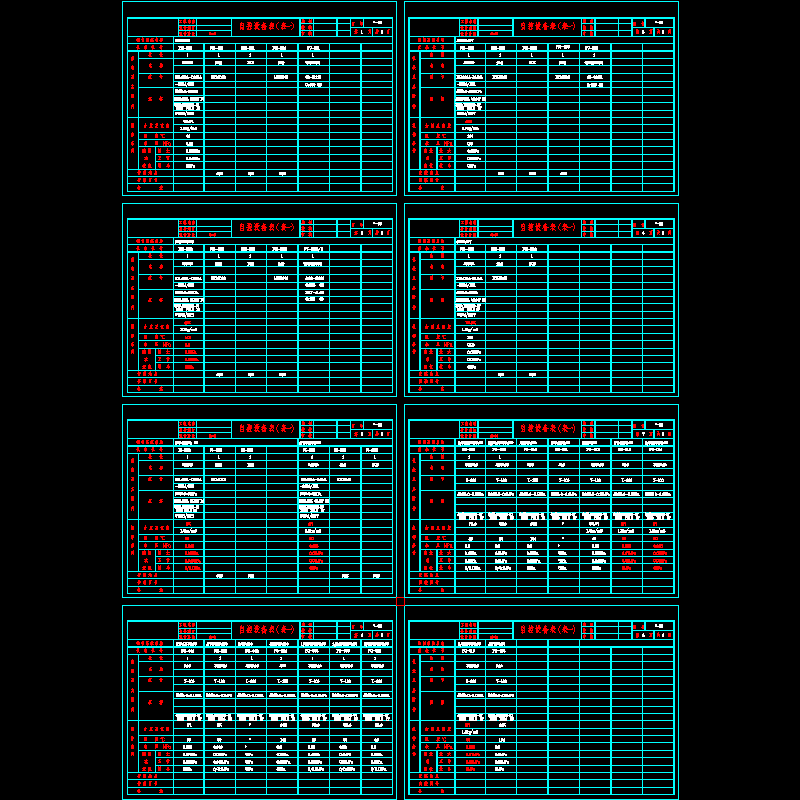

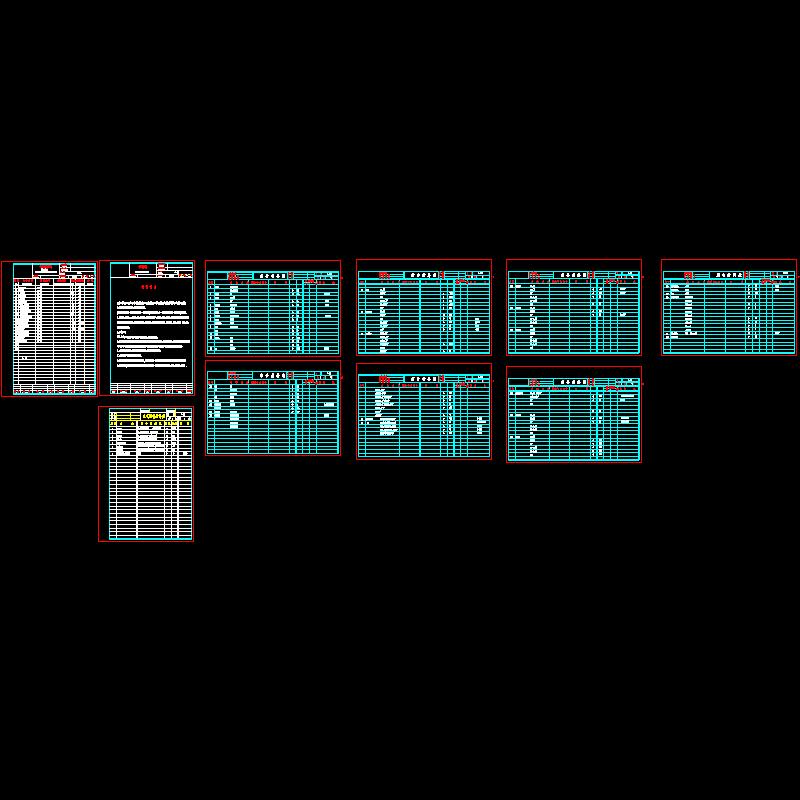

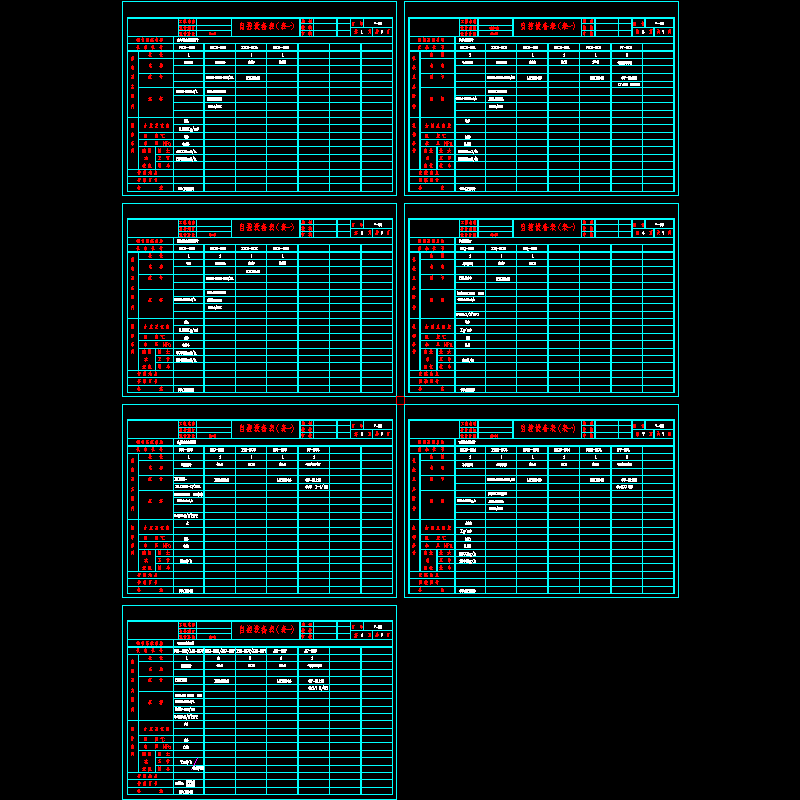

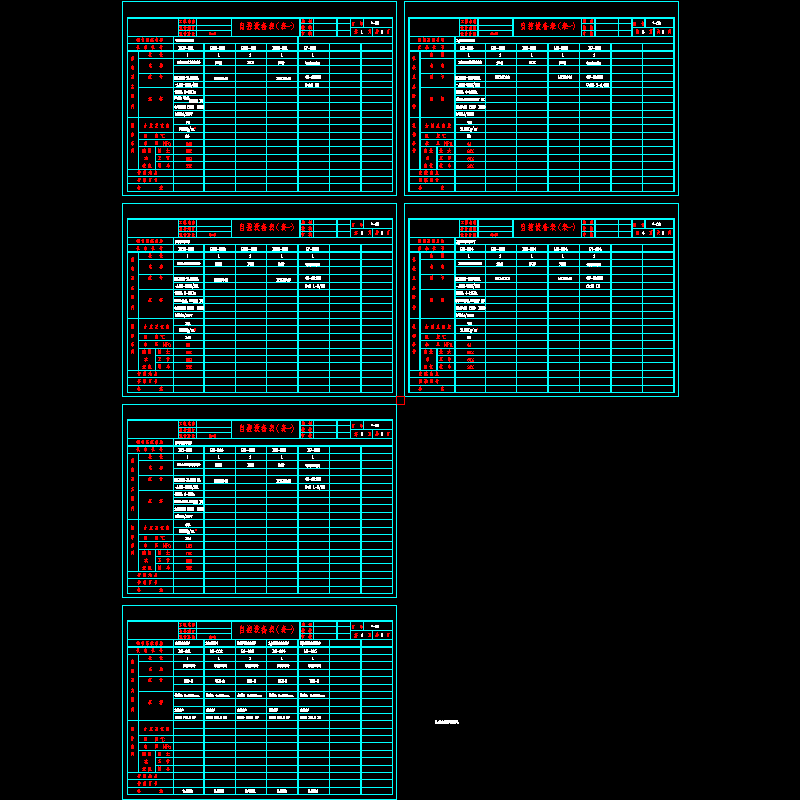

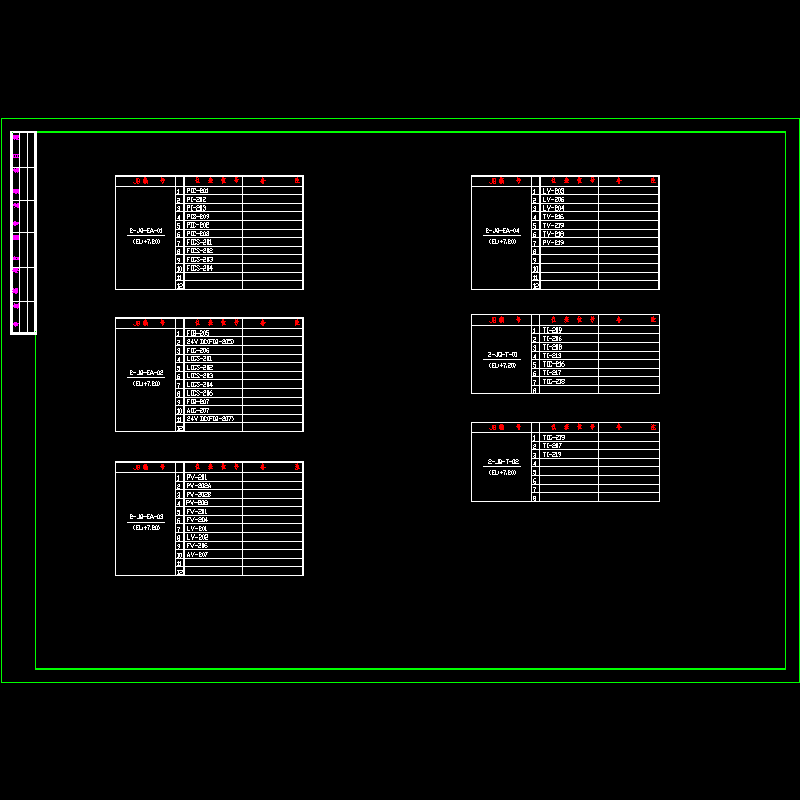

甲醛生产自动化电气图，共90张图纸，主要包括设计说明，设备表，数据表，接线图，系统图，孔板安装图，机柜底座制作图等， 　　 　　 　　1.该资料是按照甲方所提供的技术资料及工艺条件进行设计的.并对甲方技术资料中遗漏部分加以补充。 　　2.该资料主要是遵循化工部自控设计标准 (HG20505-HG20509-2000,HG20510-HG20512-2000)进行的. 　　3.室外缆、线的施工：从仪表出来的单根电缆穿镀锌水煤气管进附近桥架后集中在防爆仪表箱内（热电偶补偿导线不经防爆接线箱，直接进仪表室），路径由施工单位本着避开高温、机械损伤，不影响交通 及整齐美观的原则进行施工。 　　4.防护措施: 　　仪表、电缆、汇线槽等的安装支架均涂防腐漆，颜色为银灰色。 　　5.凡是在设计文件中编有仪表位号的仪表和设备,都必须在其铭牌上标注仪表位号,无铭牌者则必须设置专用的仪表位号铭牌,并要将铭牌牢固地安装在仪表或设备本体便于观察处。铭牌要求采用不锈钢制作。 　　6.对室外安装的压力变送器及差压变送器应安装在仪表保护箱内。 　　7、系统接地严格按照防爆要求进行。 　　8.仪表的安装方法按化工部标准图HG/T21581-95《自控安装图册》中选用的有关部分进行。 　　9.仪表的安装,调校及验收应遵守国标GB50093-2002《自动化仪表工程施工及验收规范》 。
