桥梁梯道图纸（29页图纸）

附件详情

本该资料包含所有楼梯梯道图纸，是城市里高架桥与地面人行道相接图纸。坡道采用现浇C30钢筋混凝土连续梁，梯道梁高0.4m，梯道通过砖砌人行踏步台阶接地。
图纸内含：
主要材料及工程数量表

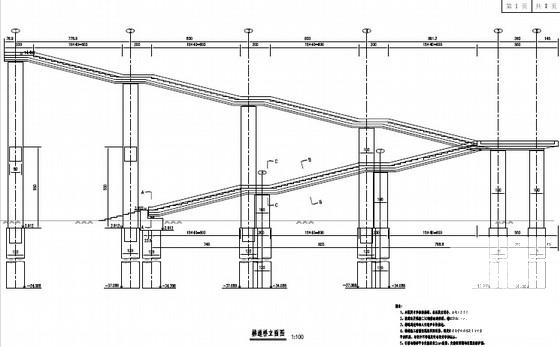

梯道总体布置图
梯道主梁一般构造图
梯道桩基坐标表

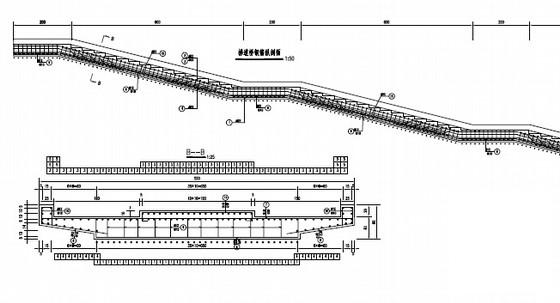

梯道主梁钢筋构造图10
梯道桥墩一般构造图
梯道桥台一般构造图
梯道桥台台帽钢筋构造图
梯道桥台背墙钢筋构造图
梯道桥台挡块、垫石钢筋构造图
梯道墩柱钢筋构造图

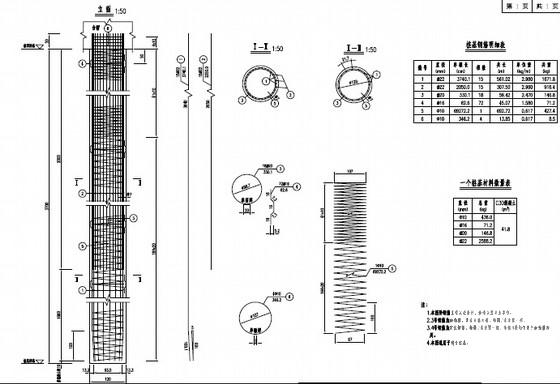

梯道桥墩桩基钢筋构造图
梯道桥台桩基钢筋构造图
梯道桩基声测管构造图

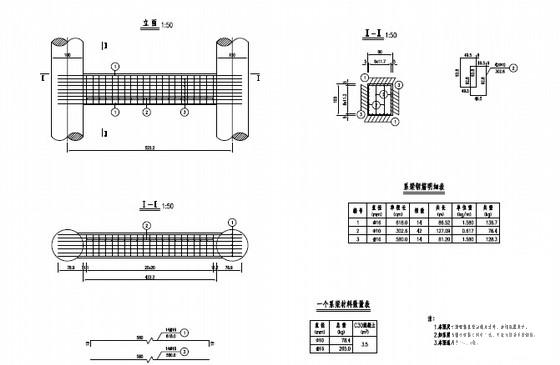

梯道地系梁钢筋构造图
梯道中系梁钢筋构造图
梯道牛腿进口坡大样图
……
共计29张，
