单向双洞隧道装修CAD大样图(设计说明)

单向双洞汽车专用隧道,两洞轴线相距40m。   ……   设计内容与要求   隧道内墙面弧线长度3.6m以下,车行横洞内墙面弧线长度3.5m以下,人行横洞2.0m以下进行涂装。方便日常维护清洁,提升隧道整体面貌。   隧道内壁装饰材料应满足《公路隧道设计规范》 16.4.1条相关规定。内壁装饰材料应具有无毒、耐火、吸水膨胀率低、反光率高、便于清洗、耐磨和耐用的特点,并符合室外建筑材料相关规范的要求。   ……   工程量数量表:   墙面基层清扫,清洁 43458 m2   修补墙面 15210.3 m2   1100×1000塑钢框加玻璃 35 个   1800×580塑钢框加玻璃 20 个   430×430不锈钢带玻璃防火门 80 个   涂刷混凝土界面剂 43458 m2   涂刷水泥基防腐防水保护浆料二遍 434584 m2   有机硅混凝土防腐保护剂 43458 m2   隧道洞口补漆 80 m2   ……   (1)施工工艺流程:   1)清理基面;   2)修补墙面;   3)涂刷混凝土界面剂;   4)涂刷水泥基防腐防水保护浆料;   5)涂刷有机硅混凝土防腐保护剂。   ……   隧道装饰包含总平面图、分平面图、立面图、断面大样图。   ……   共计20张,2012年编制。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

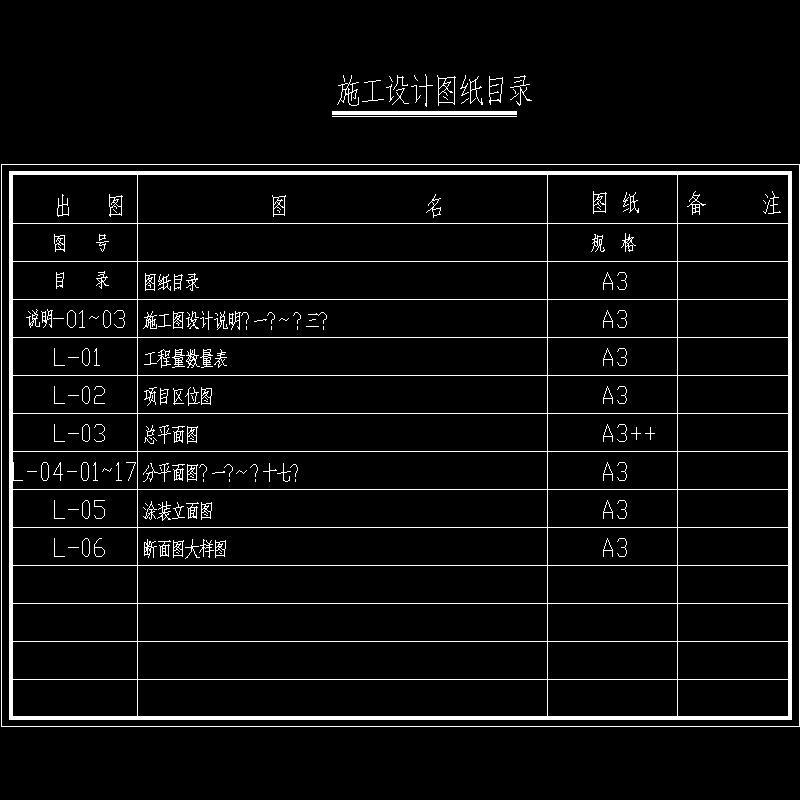

  • 00-1目录.dwg
    00-1目录.dwg

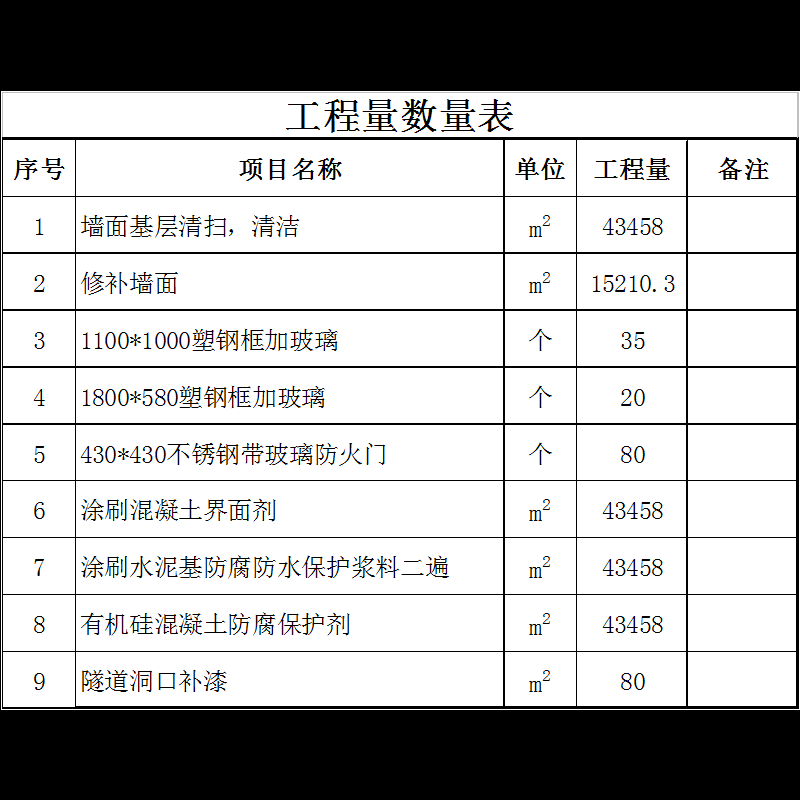

  • 01工程量数量表.dwg
    01工程量数量表.dwg
  • 05立面图.dwg
    05立面图.dwg

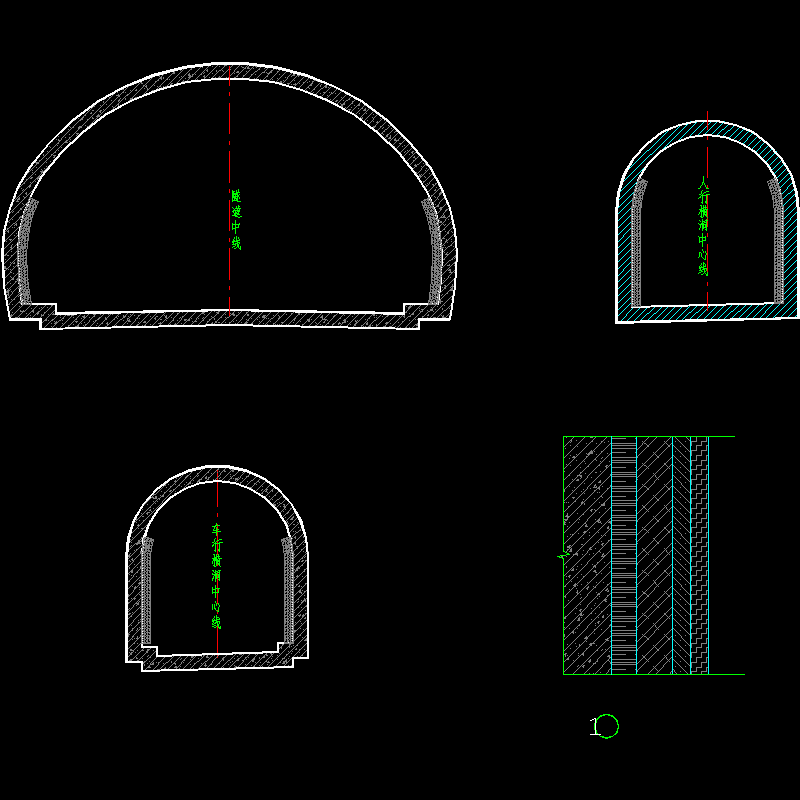

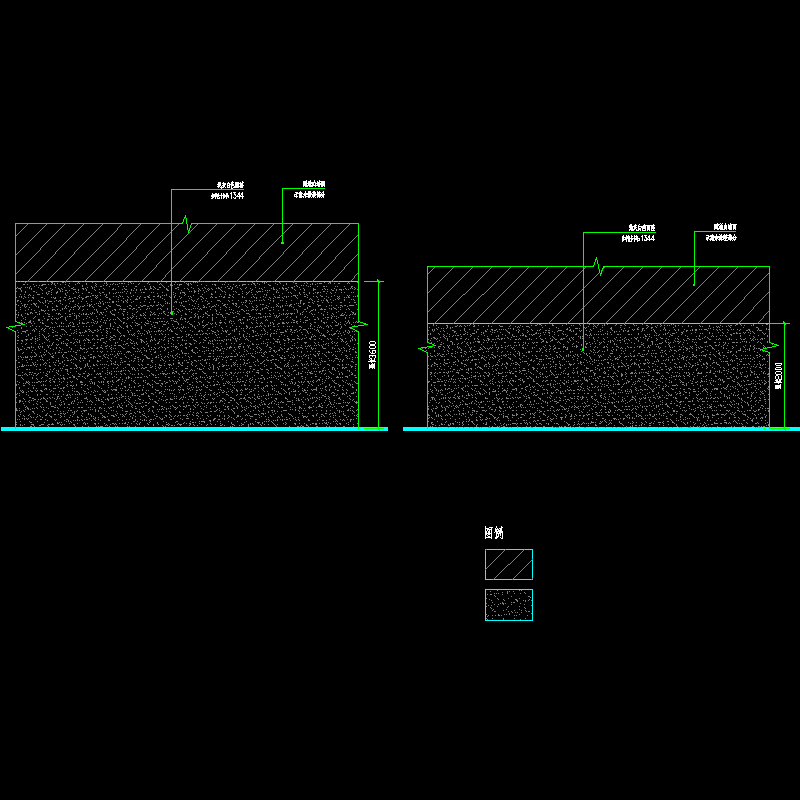

  • 06断面图大样图.dwg
    06断面图大样图.dwg
以上是部分截图,请下载附件后查看完整高清内容
