5400平14层花园安置小区廉租房结构施工大样图

• 图纸内未包含地下室部分图纸。

• 建筑类别：住宅

• 建筑高度类型：高层建筑

• 建筑地上层数：14层

• 建筑地下层数：1层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑设计结构形式：钢筋混凝土结构

• 钢筋混凝土结构：剪力墙

• 基础形式 ：筏形基础

• 结构安全等级：二级

• 地基基础设计等级：甲级

• 抗震设防烈度：7度抗震

• 风压：0.45kN/平方米

• 雪压：0.55kN/平方米

• 地下室功能：车库

• 参考图纸：50张

• 设计年代：近代

附件详情

该项目是安置房小区廉租房项目，地上14层，剪力墙结构，地下一层，建筑占地面积463.45平方米，地上总建筑面积为5474.04平方米，基础选用筏板基础，基础设计等级为甲级，抗震设防烈度为7度。
结构专业该资料包含：结构设计总说明（一~三），基础平面布置图，墙、柱平面布置图，结构平面布置图，梁平法施工图，节点大样，楼梯图，非机动车坡道等共计30张图。
建筑专业该资料包含：建筑设计总说明，绿色建筑设计说明专篇，平面图，立面图，剖面图，核心筒大样图，标准层户型大样图，节点大样图等共计24张图。
分享投稿时间：近几年8月。

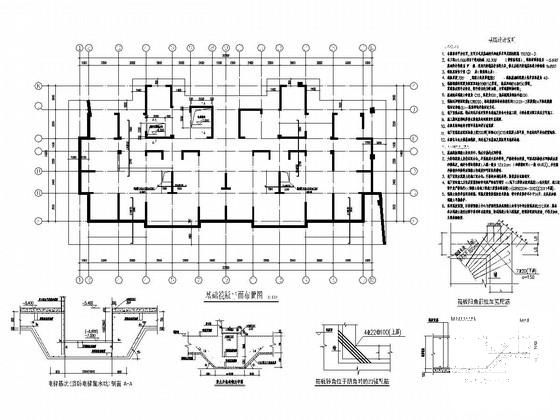

基础筏板平面布置图

三~五层梁平法施工图

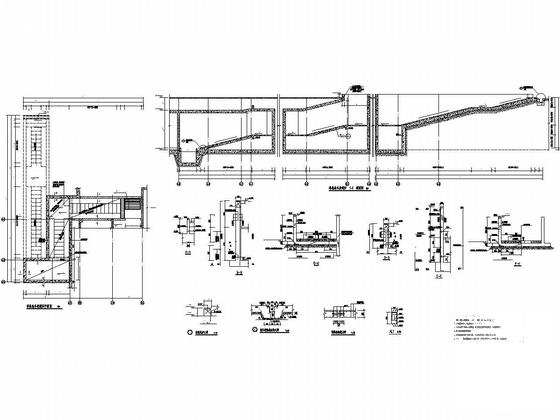

非机动车坡道详图

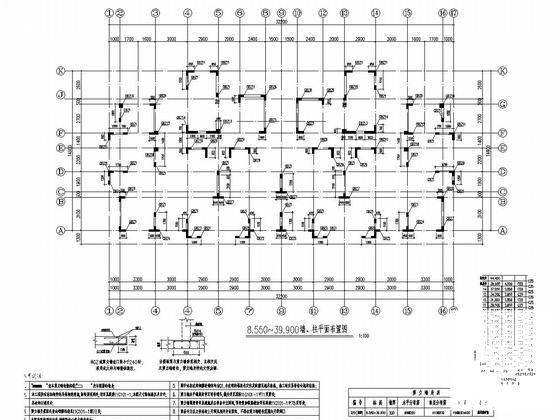

8.550~39.900墙、柱平面布置图

节点大样图

十一至十四层平面图

十一~十四层结构平面布置图
