6300平16层剪力墙结构农民安置房结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 地下室功能:车库
  • 参考图纸:47张
  • 设计年代:近代

附件详情

该项目是农民安置房项目,地上16层,地下1层,地上建筑设计面积:6375.6平方米,建筑建筑设计结构形式:剪力墙结构,结构的计算嵌固部位:基础底板,按7度进行抗震计算,采用先张法预应力高强混凝土管桩,基础型式为平板式桩筏基础,基础设计等级为甲级。
结构专业该资料包含: 结构设计说明 ,桩位 平面布置图 ,筏板模板及配筋图,墙、柱平面图,剪力墙暗柱配筋表,各层楼板模板图及配筋图,梁平法施工图,节点详图,楼梯图等共计29张图。

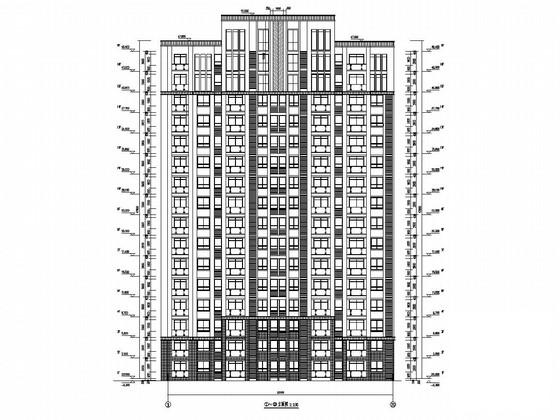

建筑专业该资料包含: 建筑施工图设计 说明,平面图,立面图,剖面图,大样详图,核心筒放大平面图等共计18张图。
分享投稿时间:近几年5月。

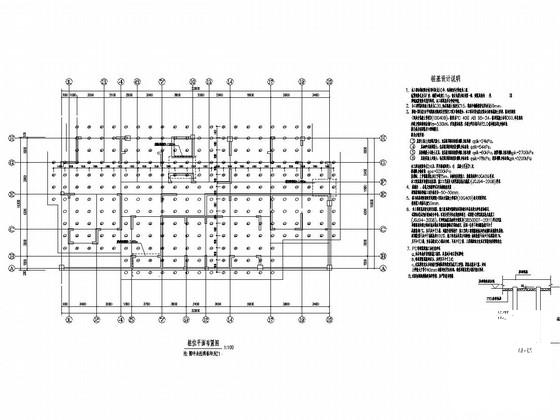

桩位平面布置图

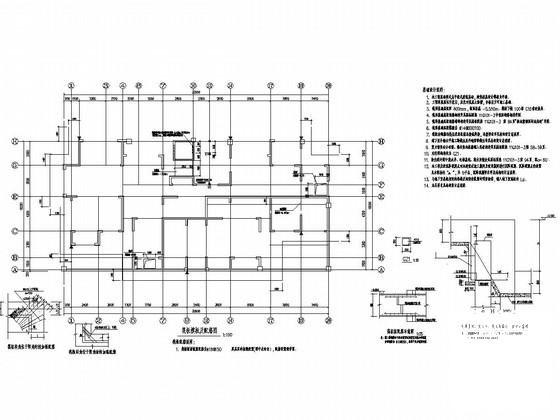

筏板模板及配筋图

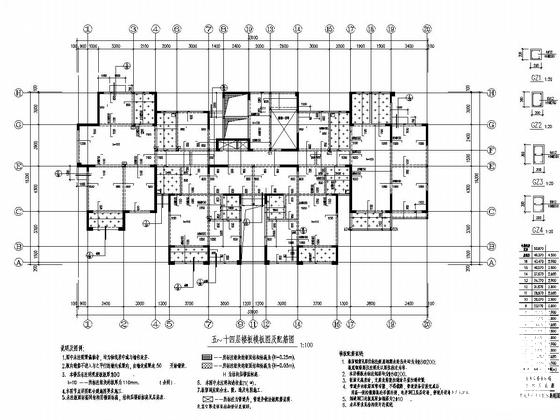

五~十四层楼板模板图及配筋图

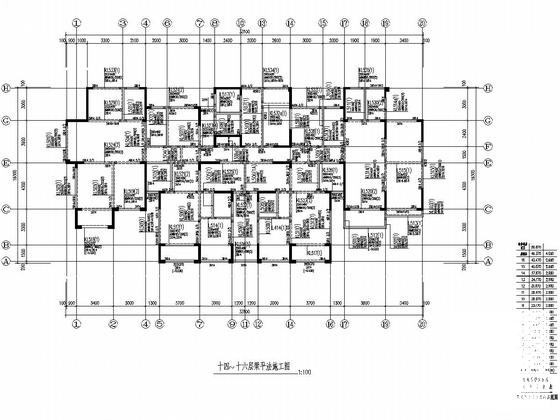

十四~十六层梁平法施工图

节点详图

三~十四层平面图

核心筒放大平面图

大样详图

标高8.670~46.370m间墙、柱平面图
