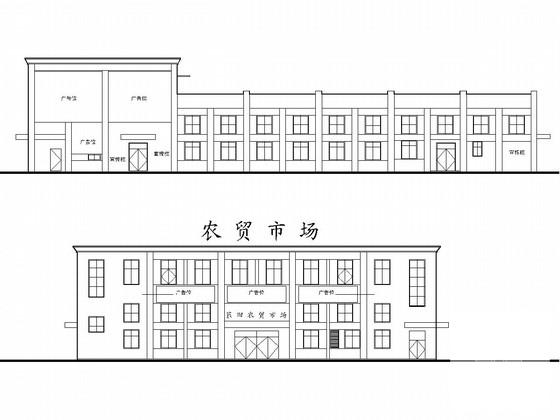

两层框架结构小菜场结构设计施工图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:设备用房,其他
  • 参考图纸:15张
  • 设计年代:近代

附件详情

该项目是温州小菜场项目,地下1层,地上2层,框架结构,总建筑设计面积:2224.76平方米,基础采用预应力混凝土管桩,基础设计等级乙级。地震基本烈度6度。
该资料包含: 结构设计说明 ,桩位布置平面图,基础 平面布置图 ,地下室底板结构平面图,墙柱平面图,柱平面定位图,梁板配筋平面图,楼梯图等共计15张图。
分享投稿时间:近几年1月。

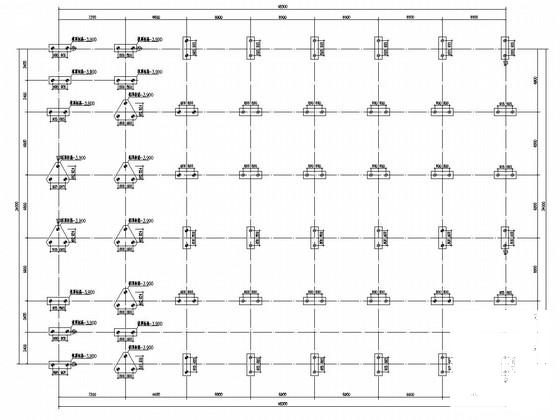

桩位布置平面图

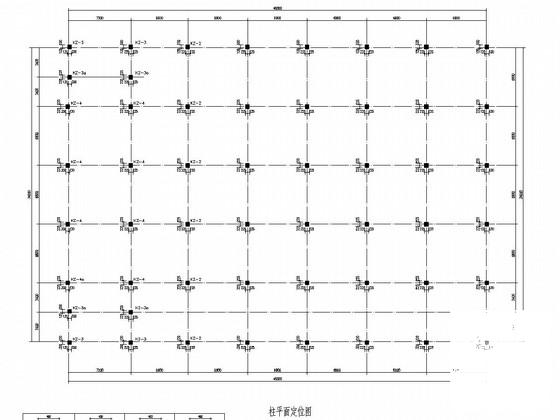

柱平面定位图

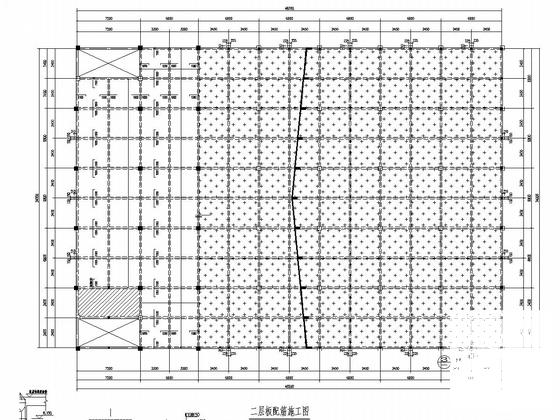

二层板配筋施工图

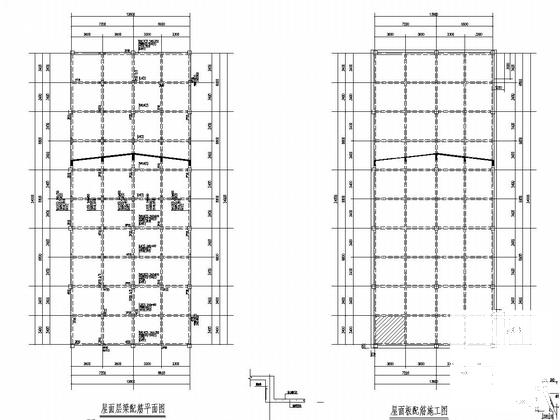

屋面层梁、板配筋平面图

楼梯图

二层梁配筋平面图
