两层框架结构中学厕所结构设计施工图纸

  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

该项目是中学宿舍楼项目,地上2层,框架结构,建筑占地面积:155.48平方米,总建筑设计面积:310.96平方米,平面长宽(长X宽):16.7mx10.0m,独立柱基础,基础设计等级为丙级,抗震设防烈度为6度。
结构专业该资料包含:结构设计总说明,基础图,1、2层框架柱平面图,二层~顶层梁平面图,二层~顶层板平面图,楼梯大样,共计9张图。
建筑专业该资料包含:建筑设计说明,门窗统计表,平面图,立面图,剖面图,共计4张图。
分享投稿时间:近几年4月。

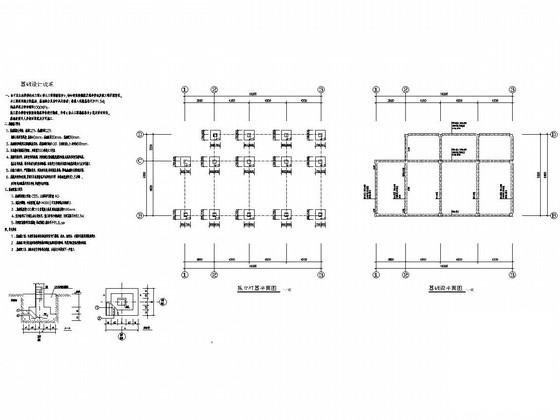

基础图

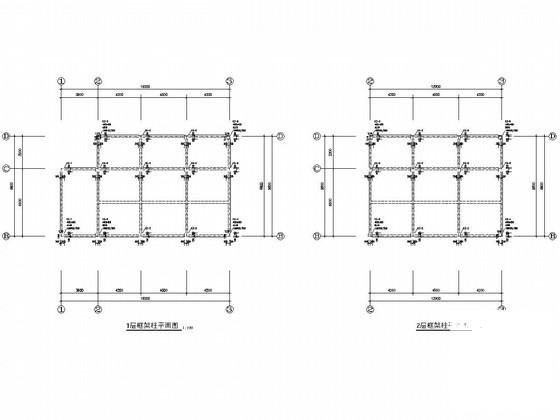

1、2层框架柱平面图

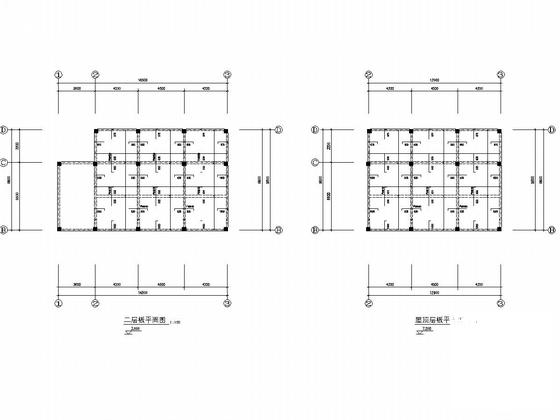

二~顶层板配筋图

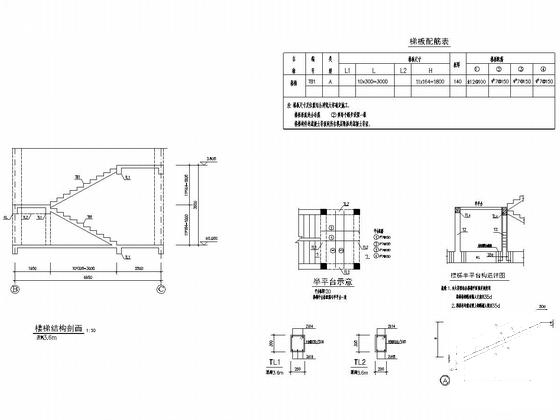

楼梯结构大样

立面图

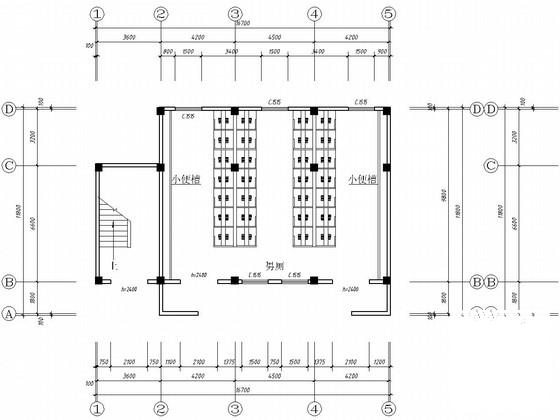

二层平面图

二~顶层梁面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 两层框架结构图纸 - 1
    两层框架结构图纸 - 1
  • 两层框架结构图纸 - 2
    两层框架结构图纸 - 2
  • 两层框架结构图纸 - 3
    两层框架结构图纸 - 3
  • 两层框架结构图纸 - 4
    两层框架结构图纸 - 4
  • 两层框架结构图纸 - 5
    两层框架结构图纸 - 5
  • 两层框架结构图纸 - 6
    两层框架结构图纸 - 6
  • 两层框架结构图纸 - 7
    两层框架结构图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
