3层框架结构室内体育馆结构设计施工图纸

  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 钢结构:网架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 风压:0.70kN/平方米
  • 参考图纸:29张
  • 设计年代:近代

附件详情

该项目是非洲学校室内体育馆,位于刚果布首都布拉柴维尔市,地上三层,屋顶为网架,结构高度:12.20米。平面尺寸62.7mX70.7m,主体框架结构,屋顶为网架结构,总建筑面积为8219.5平方米。该项目按照非抗震设计。
结构专业该资料包含:结构施工图设计说明,基础平面布置图,柱 平面布置图 ,各层梁配筋平面图,顶板配筋平面图,看台处梁板模板图,屋顶模板图,楼梯图等共计15张图。
建筑专业该资料包含: 建筑施工图设计 说明,平面图,立面图,剖面图,马道层平面图,卫生间楼梯图等共计14张图。
分享投稿时间:近几年6月。

基础平面布置图

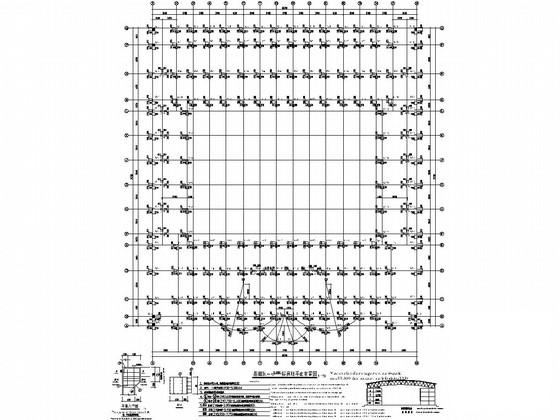

柱平面布置图

7.750标高顶板配筋平面图

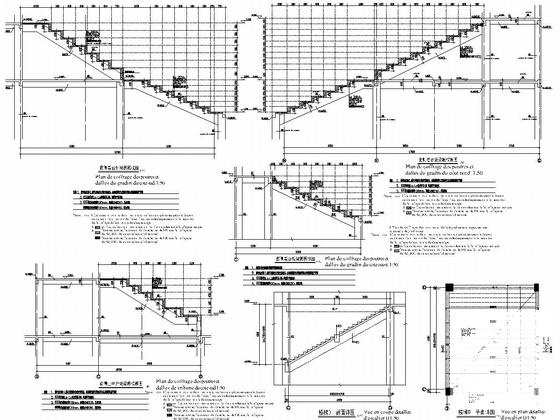

模板大样详图

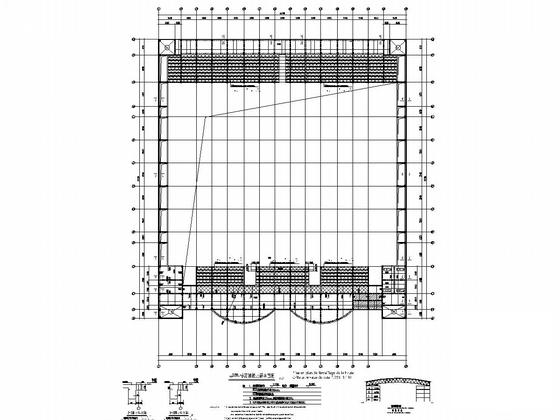

屋顶模板图

二层平面图

构造详图

楼梯图

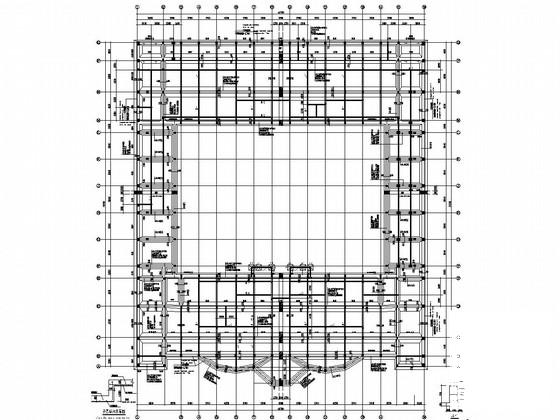

3.950标高顶梁配筋平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 框架结构体育馆 - 1
    框架结构体育馆 - 1
  • 框架结构体育馆 - 2
    框架结构体育馆 - 2
  • 框架结构体育馆 - 3
    框架结构体育馆 - 3
  • 框架结构体育馆 - 4
    框架结构体育馆 - 4
  • 框架结构体育馆 - 5
    框架结构体育馆 - 5
  • 框架结构体育馆 - 6
    框架结构体育馆 - 6
  • 框架结构体育馆 - 7
    框架结构体育馆 - 7
  • 框架结构体育馆 - 8
    框架结构体育馆 - 8
以上是部分截图,请下载附件后查看完整高清内容
