18层框剪结构职工保障性周转房结构设计施工图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:23张
  • 设计年代:近代

附件详情

该项目是职工保障性周转房项目,地上为18层。底部3层为商业裙房,主楼结构为框架剪力墙结构体系。主楼基础采用旋挖钻成孔灌注桩。抗震设防烈度为6度,基础设计等级为乙级。该项目为1号楼,建筑面积为:近代5平方米。

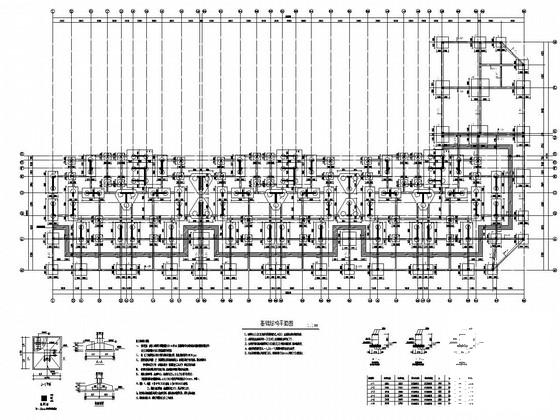

该资料包含:结构设计总说明,桩基设计说明,桩位平面布置图,基础结构平面图,承台筏板大样,墙柱 平面布置图 ,板平法施工图,梁平法施工图,主楼楼梯大样,节点大样等共计23张图。
分享投稿时间:近几年8月。

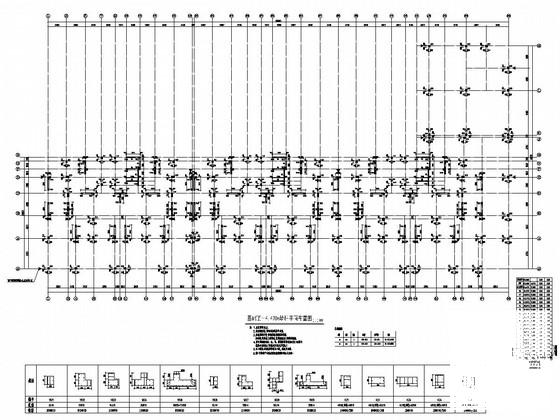

基础顶~4.470m墙柱平面布置图

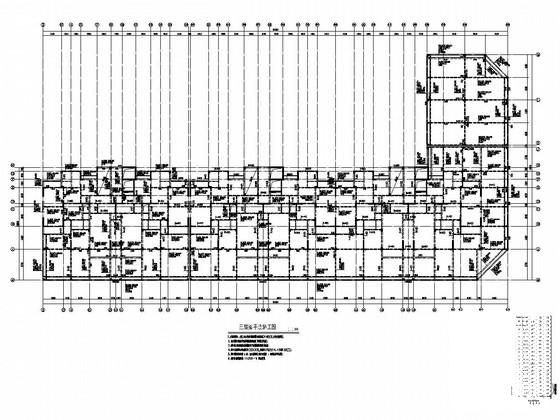

三层梁平法施工图

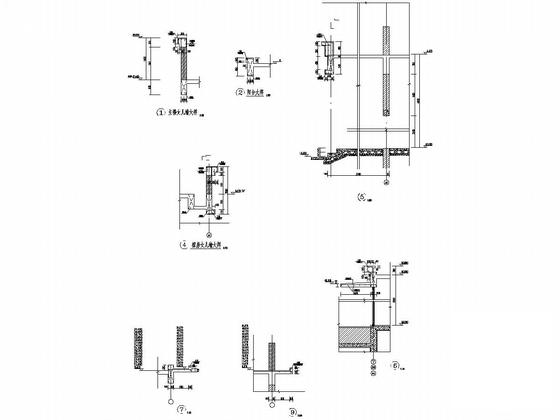

节点大样

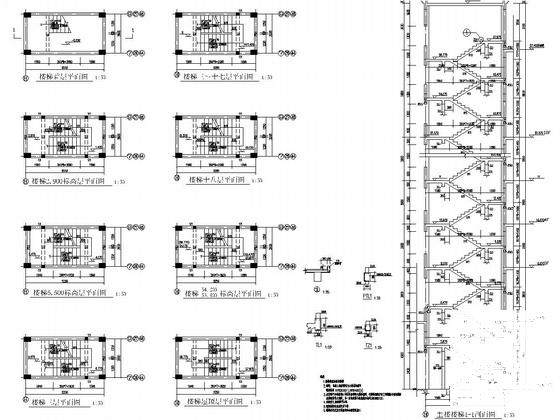

楼梯图

四~十八层板平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框剪结构设计图纸 - 1
    框剪结构设计图纸 - 1
  • 框剪结构设计图纸 - 2
    框剪结构设计图纸 - 2
  • 框剪结构设计图纸 - 3
    框剪结构设计图纸 - 3
  • 框剪结构设计图纸 - 4
    框剪结构设计图纸 - 4
  • 框剪结构设计图纸 - 5
    框剪结构设计图纸 - 5
  • 框剪结构设计图纸 - 6
    框剪结构设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
