18层框剪结构职工保障性周转房结构施工图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 设计年代:近代

附件详情

该项目为职工保障性周转房。位于江西省,上部主要功能为住宅。地上为18层。主楼结构为框架剪力墙结构体系,裙楼框架结构,主楼基础采用旋挖钻成孔灌注桩。基础设计等级为乙级,抗震设防烈度为6度。

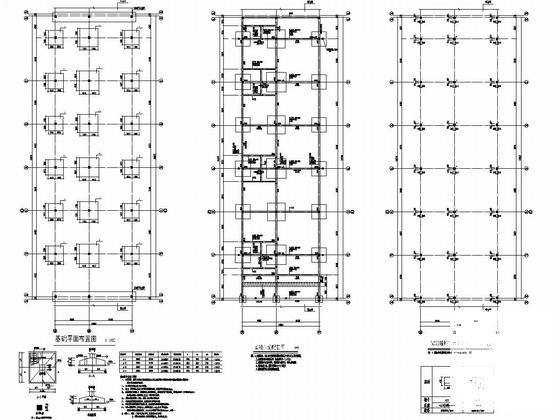

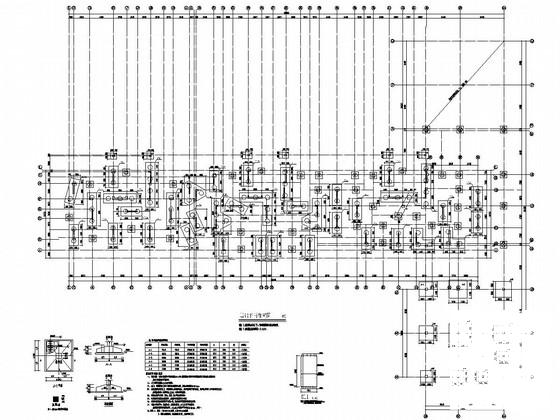

该资料包含:结构设计总说明,桩基设计说明,桩位平面布置图,基础平面布置图,承台详图,基础拉梁配筋图,墙柱 平面布置图 ,梁平法施工图,板配筋图,结构平面图,裙房结构图, 楼梯详图 ,墙身大样等共计32张图。
分享投稿时间:近几年8月。

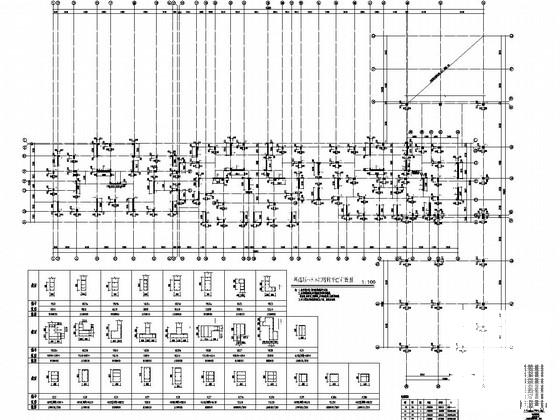

基础顶~8.670墙柱平面布置图

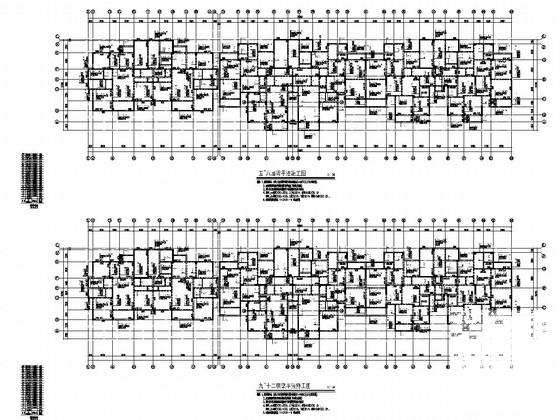

九~十二层梁平法施工图

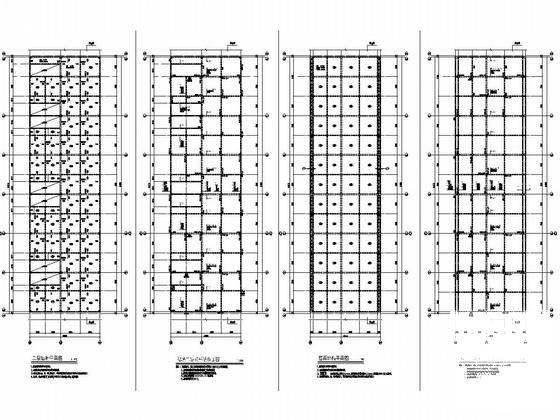

裙房结构图

裙房结构图

墙身大样

楼梯图

五~十七层板配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 周转房图纸 - 1
    周转房图纸 - 1
  • 周转房图纸 - 2
    周转房图纸 - 2
  • 周转房图纸 - 3
    周转房图纸 - 3
  • 周转房图纸 - 4
    周转房图纸 - 4
  • 周转房图纸 - 5
    周转房图纸 - 5
  • 周转房图纸 - 6
    周转房图纸 - 6
  • 周转房图纸 - 7
    周转房图纸 - 7
  • 周转房图纸 - 8
    周转房图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
