铁路综合接地系统通用图纸(全套)

附件详情

适用于铁路综合接地系统设计、施工。
供桥梁、隧道、路基、站场、轨道、结构、环境工程等专业的综合接地设计、施工参考使用。

……

设计说明

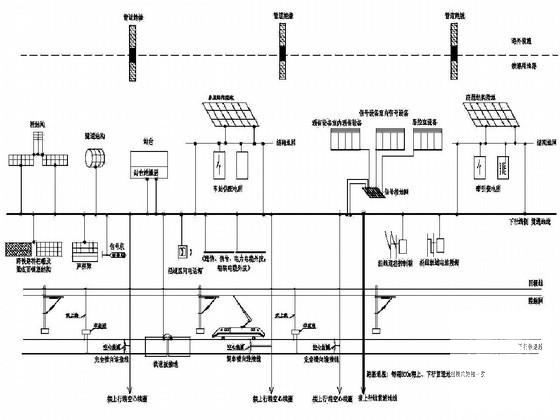

综合接地系统构成示意图
明挖基础桥墩综合接地示意图
桩基础桥墩综合接地示意图
无砟轨道箱梁综合接地示意图
有砟轨道箱梁综合接地示意图
T形梁综合接地示意图
无砟轨道连续箱梁综合接地示意图
双线下承式钢桁梁综合接地示意图
跨线桥综合接地示意图
框架桥综合接地示意图
桥台综合接地示意图
桥梁整体式预制混凝土声屏障综合接地示意图
桥梁插板式声屏障综合接地示意图

I、II级围岩隧道综合接地示意图
III、IV、V级围岩隧道综合接地示意图
隧道二次衬砌综合接地示意图
隧道初期支护综合接地示意图
全封闭衬砌隧道综合接地系统接地极示意图
隧道内接地子设置示意图
隧道洞室综合接地系统示意图
隧道斜切式明洞综合接地示意图
路堤、土质及软质岩路堑地段综合接地示意图
硬质岩路堑地段、涵洞地段综合接地示意图
路基与桥梁过渡段综合接地示意图
路基与隧道过渡段综合接地示意图
路基电缆槽及接触网支柱基础接地示意图
路基整体式预制混凝土声屏障综合接地示意图
路基插板式声屏障综合接地示意图

无中间站台车站综合接地示意图
有中间站台车站综合接地示意图
不带边沟站台墙综合接地示意图
带边沟站台墙综合接地示意图
双块式无砟轨道综合接地示意图
I型板式无砟轨道综合接地示意图
接地连接及接地端子示意图
……
各专业接入综合接地系统的主要地线种类
综合接地工程数量统计原则
……
总共41页,


铁路综合接地系统

有砟轨道箱梁综合接地示意图

围岩隧道综接地示意图

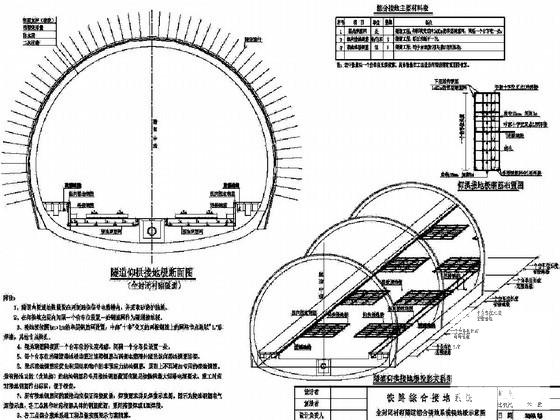

全封闭衬砌隧道综合接地系统接地极示意图

路基与桥梁过渡段综合接地示意图

有中间站台车站综合接地示意图

带边沟站台墙综合接地示意图

双块式无砟轨道综合接地示意图

跨线桥综合接地示意图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 铁路综合接地系统通用图纸(全套) - 1
    第 1 张图
  • 铁路综合接地系统通用图纸(全套) - 2
    第 2 张图
  • 铁路综合接地系统通用图纸(全套) - 3
    第 3 张图
  • 铁路综合接地系统通用图纸(全套) - 4
    第 4 张图
  • 铁路综合接地系统通用图纸(全套) - 5
    第 5 张图
  • 铁路综合接地系统通用图纸(全套) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
