知名大院设计既有铁路路基整治整修工程施工通用图纸及设计说明

资料简介
赚取积分

附件详情

设计说明及工程数量表
路堤拱形骨架护坡设计图10
浆砌拱形骨架护坡横断面图201
路堤拱型拱形骨架护坡设计图10
0.6×1.0m矩形挡墙的型式
拱形骨架计算
骨架工程数量表
L型墙设计说明
钢筋混凝土L型墙设计图4
护坡整修工程数量表及说明
护墙横断面详图5
路基翻浆冒泥整治工程
基床封闭、路基面加宽及抬高设计图4
基床翻浆冒泥整治横断面图13
浆砌护坡工程数量表及说明
浆砌护坡工程横断面图5
路基下沉整治设计说明及工程量表
旋喷桩设计图6
路基下沉整治工程横断面图19
路基下沉整治花管注浆设计图4
钻孔注浆设计图4
挂网喷混工程设计说明及工程数量表

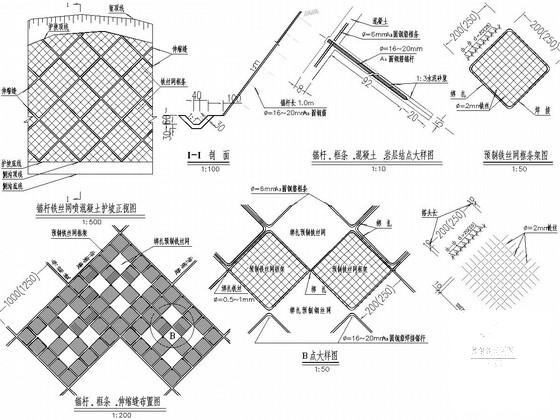

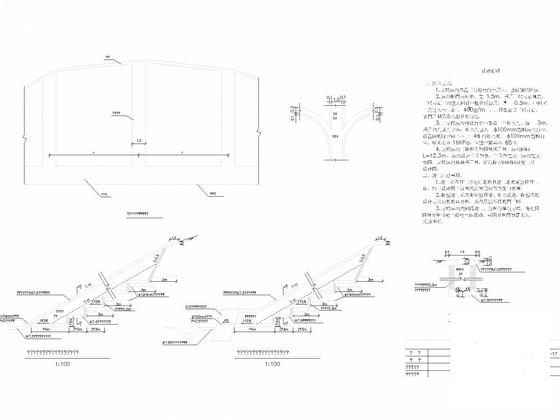

锚杆铁丝网喷混凝土护坡图
挂网喷混工程横断面图16
挂网喷混展示图15
挂网喷混纵断面图14
侧沟加盖板工程设计说明
侧沟加盖板统计表
（Ⅰ）型预制钢筋混凝土盖板设计图
（Ⅱ）型预制钢筋混凝土盖板设计图
（Ⅲ）型预制钢筋混凝土盖板设计图
（Ⅳ）型预制钢筋混凝土盖板设计图
（Ⅴ）型预制钢筋混凝土盖板设计图
（Ⅵ）型预制钢筋混凝土盖板设计图
（Ⅶ）型预制钢筋混凝土盖板设计图
（Ⅷ）型预制钢筋混凝土盖板设计图
排水砂沟设计说明
排水砂沟设计图
渗水盲管位置图及断面图
排水砂沟、塑料渗水盲管设计图
渗水盲管技术参数
增设拦石网工程数量表及说明
增设拦石网工程RX-050型SNS系统配置及布设标准图
增设拦石网纵断面图6

附件详情

图纸知名大院设计，含L墙防护、基床封闭整治、路基下沉整治、喷锚防护、护坡整修、浆砌拱形骨架护坡、增设拦石网整治、砂沟设计、渗水盲管布置等。节点清晰，推荐学习参考。
拱型骨架净距宽×高=4m×3m，拱部骨架截面为L型，宽0.5m，主骨架截面为U型,宽0.6m，主骨架嵌入路堤边坡深0.5m，拱骨架嵌入路堤边坡深0.5m，外露截水槽0.1m，宽0.1m。骨架以M7.5水泥砂浆砌片石砌筑，截水槽部分采用C15素混凝土预制块砌筑，尺寸为0.3m（长）×0.25m（宽）×0.1m（厚）。镶边上沿线路方向每隔2.0m设泄水孔一个，采用PVC管，管径为0.1m，坡度为4％，PVC管进水侧采用0.3×0.3m的透水土工布（400g/m2/）包裹。路肩宽度满足设计要求时采用普通护肩镶边，镶边斜长0.6m，路肩宽度不满足设计要求时，采用矩形护肩墙镶边时，尺寸为1.0×0.6m，M7.5浆砌片石砌筑。边坡斜长大于10m时，沿坡面向上每隔5~6m在肋柱上设置一道耳墙，耳墙底宽1.0m。每3～4个拱设一道伸缩缝，缝宽0.02m，缝内填塞沥青麻筋，深0.2m。为便于养护，在适当位置设宽0.6m，厚0.5m的M7.5水泥砂浆砌片石踏步。拱型骨架内种紫穗槐，间距0.6m，梅花型布置，每坑两棵。
……
当既有线路基下沉、路基面宽度不满足设计要求或路肩宽度不足时，于路肩外设置L型墙可
有效的抬高路基面、加宽路基面及路肩宽度，使之满足设计要求。L型墙采用C20钢筋混凝土预制，每块长0.5m。既有路基翻浆冒泥技术措施，当路基面不抬高时，挖除道床，将既有路基面做出路拱，路拱上部铺0.2m厚中粗砂，中粗砂中间夹铺一层复合防排水板做封闭层。于既有路肩排水板顶面铺设C15矩形素混凝土预制块以有效保护复合防排水板，预制块高0.25m，宽0.3m，长0.5m，预制块底部中间设置半径为50mm的泄水孔……路基下沉整治设计适用于沉降较严重的路堤地段，一般沉降量大于50cm～80cm。旋喷桩加固适用于路堤断面为标准路堤形式，且路堤边坡无影响旋喷桩施工的构筑物。排水砂沟适用于路堑基床下沉及基床翻浆冒泥地段基床排水处理。塑料渗水盲管适用于路堤下沉地段基床排水处理。
……
共计356张，

拱型骨架设计图

水泥搅拌桩设计图

路桥路涵过渡段设计图

支撑渗沟设计图

钢筋混凝土L型墙设计图

（Ⅷ）型预制钢筋混凝土盖板设计图

RX-050型SNS系统配置及布设标准图

基床封闭、路基面加宽及抬高设计图

旋喷桩设计图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源
