4层框架剪力墙结构酒店用品市场E区结构施工图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 建筑地下层数:0层
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:16张
  • 设计年代:近代

附件详情

东莞某酒店用品市场E区结构图
该资料为:东莞某酒店用品市场E区结构图
抗震设防烈度为七度
基本风压:0.55KN/平方米
该资料包含:
结构设计说明 、钢筋混凝土梁配筋平法表示说明、柱定位图及截面变化示意图、基础平布置图、桩基承台表、预应力管桩统一说明及桩表、柱表、基础梁平法施工图、梁平法施工图、板配筋平面图、屋面梁平法施工图、屋面板配筋平面图、楼梯大样及楼梯表共16张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

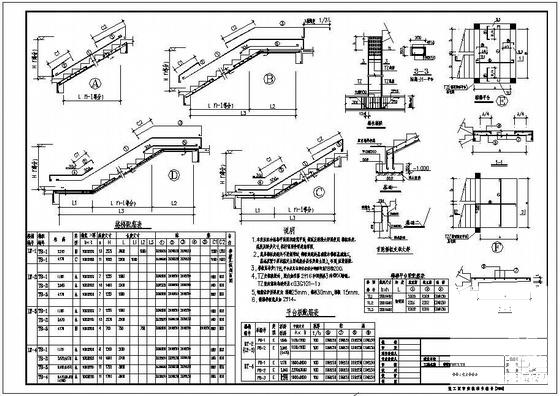

  • 框架剪力墙结构图纸 - 1
    框架剪力墙结构图纸 - 1

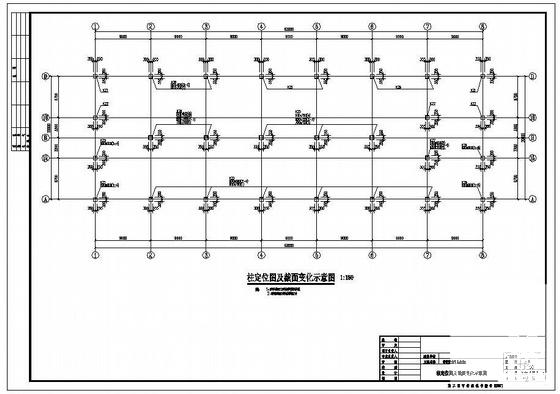

  • 框架剪力墙结构图纸 - 2
    框架剪力墙结构图纸 - 2

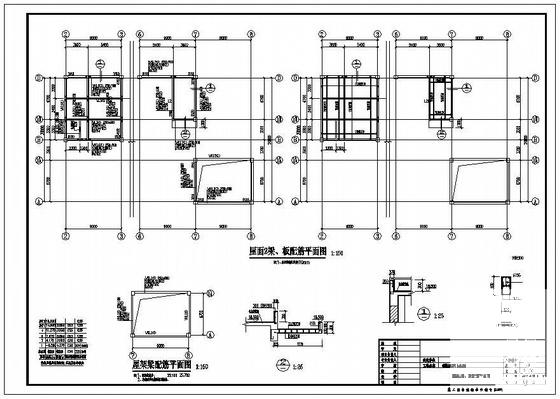

  • 框架剪力墙结构图纸 - 3
    框架剪力墙结构图纸 - 3

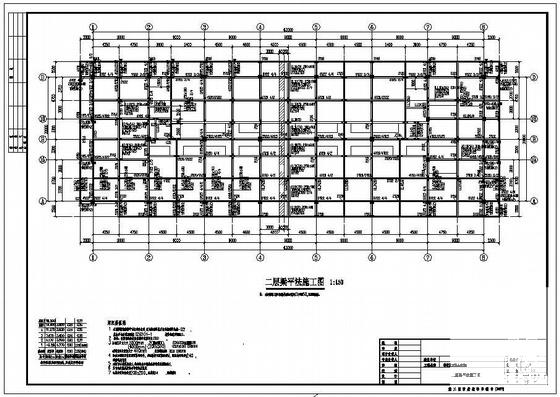

  • 框架剪力墙结构图纸 - 4
    框架剪力墙结构图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
