6层框架结构水厂综合楼结构设计施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:27张
  • 设计年代:近代

附件详情

该项目是安徽水厂综合楼项目,地上6层,总建筑面积为4155平方米,建筑基底面积为684平方米。采用框架结构体系,基础采用钢筋混凝土柱下独立基础,基础设计等级为丙级,抗震设防烈度为7度。
结构专业该资料包含:结构专业施工图设计说明,基础平面图,柱布置图,梁配筋图,板配筋图,楼梯图等共计13张图。
建筑专业该资料包含:施工说明、构造做法,节能说明,平面图,立面图,剖面图,卫生间详图, 楼梯详图 ,节点大样,共计14张图。
分享投稿时间:近几年7月。

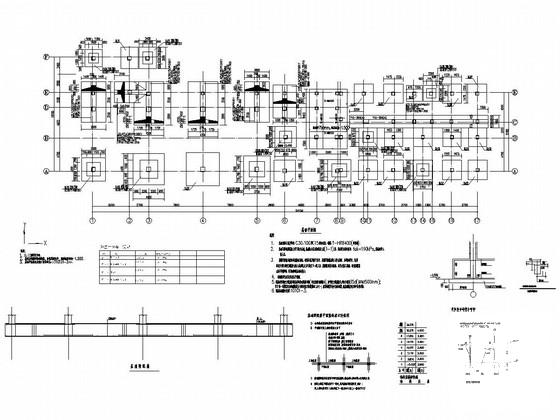

基础平面图

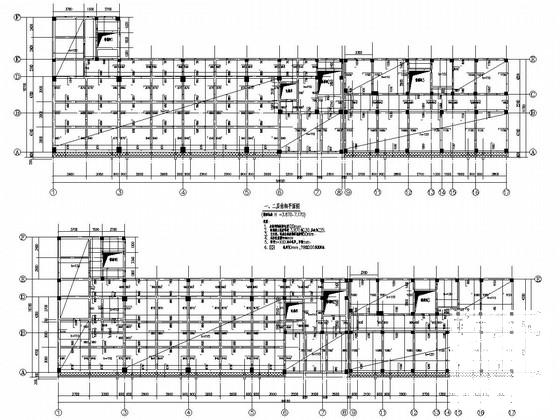

一、二三层结构平面图

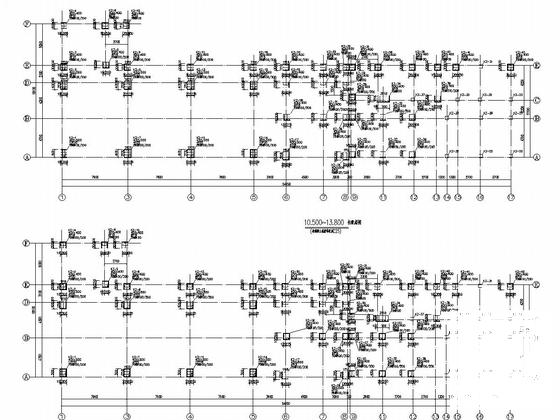

柱配筋图

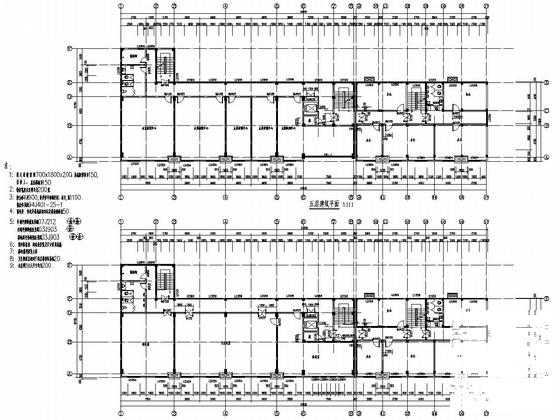

五、六层建筑平面

卫生间详图

节点大样

四、五层梁配筋平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 综合楼设计图纸 - 1
    综合楼设计图纸 - 1
  • 综合楼设计图纸 - 2
    综合楼设计图纸 - 2
  • 综合楼设计图纸 - 3
    综合楼设计图纸 - 3
  • 综合楼设计图纸 - 4
    综合楼设计图纸 - 4
  • 综合楼设计图纸 - 5
    综合楼设计图纸 - 5
  • 综合楼设计图纸 - 6
    综合楼设计图纸 - 6
  • 综合楼设计图纸 - 7
    综合楼设计图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
