污水厂综合楼增层扩建加固施工大样图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 参考图纸:12张

附件详情

该项目为污水处理厂三期扩建工程——综合楼改造工程,该建筑为加固改建项目。即在原有的老办公楼顶上在增加一层做办公用房使用。
该资料包含:
结构设计总说明、框架柱柱底加固平面布置图、框架柱柱顶加固平面布置图、框架梁加固平面布置图、框架柱柱顶加固角钢穿越楼面平面布置图、柱加固立面图及二层新增柱立面图、新增楼梯间未拆除楼板板底加固平面图、新加二层柱配筋平面布置图、新加二层梁配筋平面布置图、新加二层板配筋平面布置图、新增楼梯结构 平面布置图 、原一层屋面反梁部位填充做法大样图共12张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

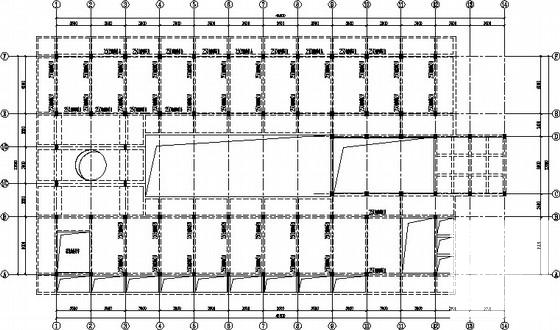

  • 综合楼加固 - 1
    综合楼加固 - 1

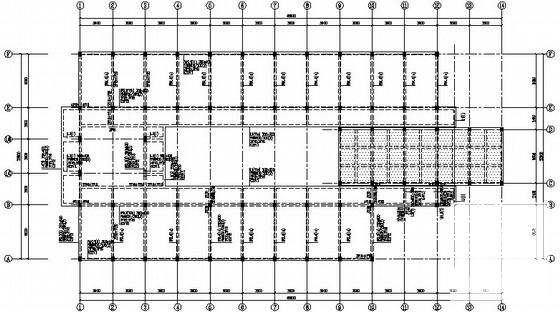

  • 综合楼加固 - 2
    综合楼加固 - 2

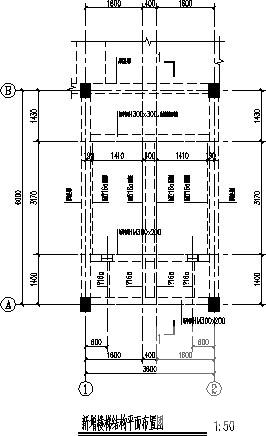

  • 综合楼加固 - 3
    综合楼加固 - 3

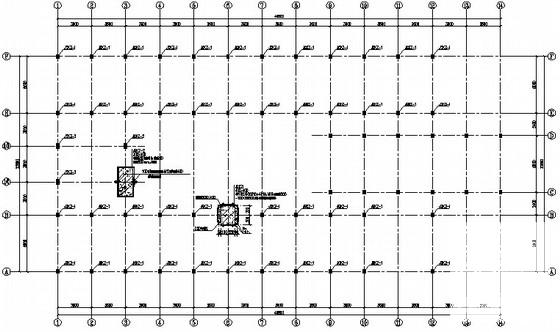

  • 综合楼加固 - 4
    综合楼加固 - 4
以上是部分截图,请下载附件后查看完整高清内容
