32484832m连续梁施工组织设计附CAD（悬臂灌注含计算书）

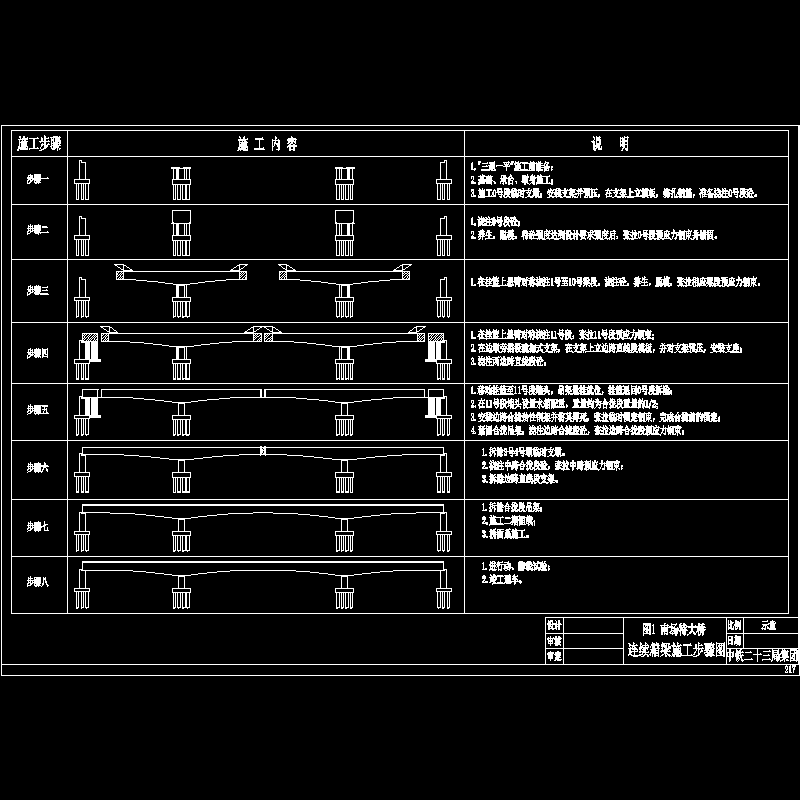

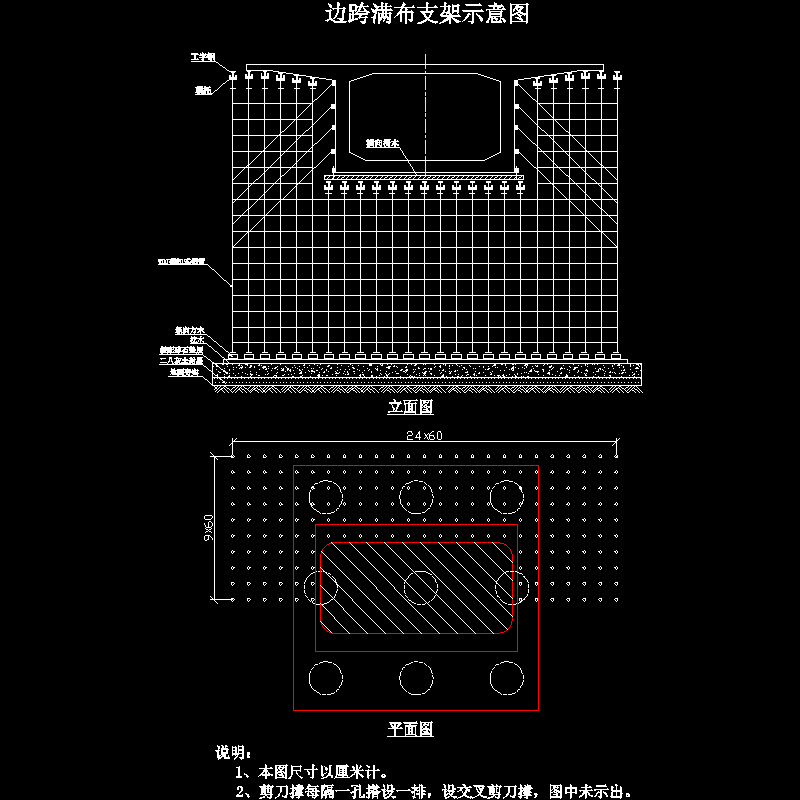

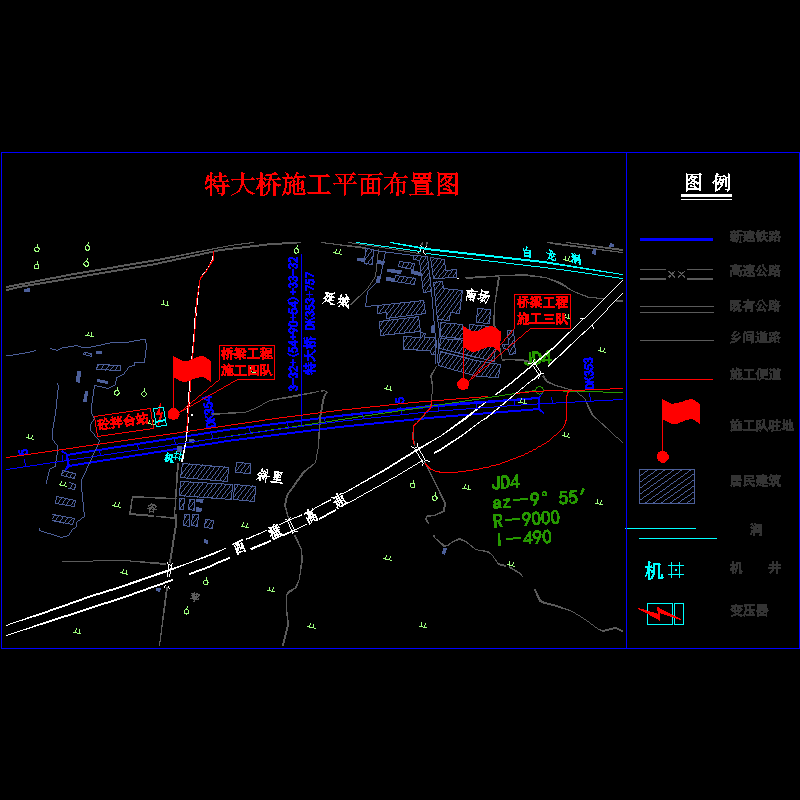

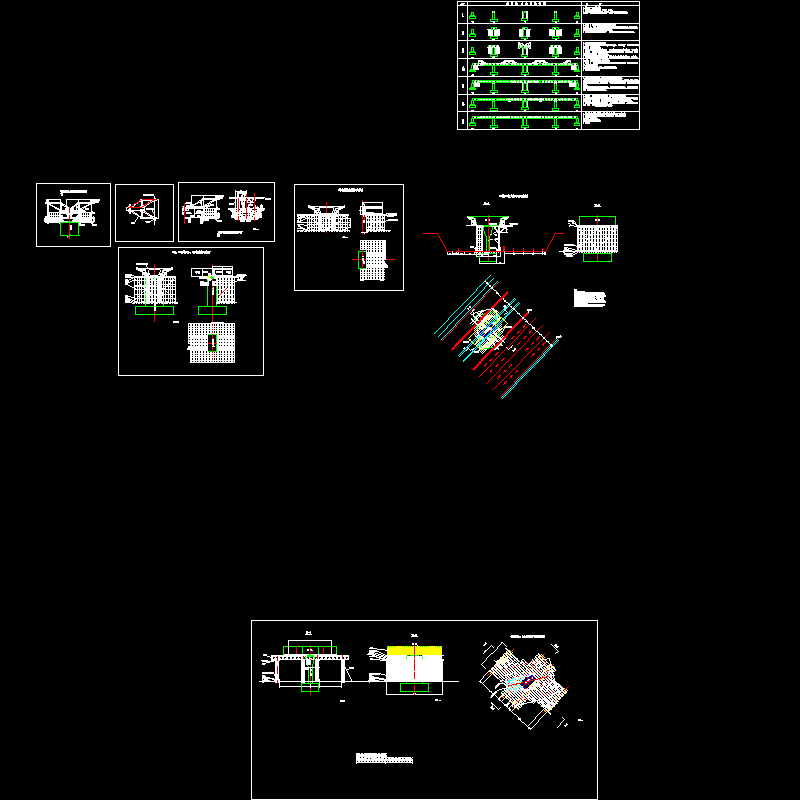

特大桥全长897.4m，孔跨布置为7-32m简支梁 （32 48 48 32）m连续梁 33-32m简支梁；为满足高速公路八车道的扩建需要，采用一联（32 48 48 32）m预应力混凝土连续箱梁跨越高速公路。预应力混凝土连续箱总长度为161.5m。箱梁采用单箱单室等高度截面型式，梁高为3.25m，顶宽为13.4m，底宽为5.5m，两侧悬臂长3.35m。箱梁顶板厚度为0.3~0.45m，悬臂根部厚度为0.65m，底板厚0.3~0.65，腹板厚0.5~1.1m。 　　【内容节选】梁体0#、1＃块件采用支架现浇，边跨现浇段采用满堂支架进行施工长度为7.75m；边跨合拢段在支架上浇筑，长度为2m；中跨合拢段采用吊架施工，长度为2m；其余梁段采用挂篮悬臂灌注法施工……采用重力灌浆方式，灌浆过程从支座中心部位向四周注浆。直至从钢模和支座底板边间隙观察到灌浆材料全部灌满为止。灌浆前初步估算所需浆体体积，灌注实用浆量与计算值不得产生过大误差……然后按混凝土重量分布将砂袋堆放在模板上进行模拟加载，先加腹板，然后加底板，先加靠近墩顶部位，后两端，加载重量为0#块梁段砼的重量的120％，按20t分级加载，每次加载都要测出其高程，加载完成并待沉降稳定后测出各控制点的高程 　　【附CAD图及表】劳动力配备表、悬臂箱梁施工工艺流程、箱梁钢筋绑轧工艺流程图、0#段施工工艺框图、悬浇段施工工艺流程、菱形挂篮结构总成示意图、0＃块挂篮安装示意图、支架示意图、边跨现浇段支架示意图、支架平面示意图、箱梁施工工艺流程图、桩基施工平面示意图、旋挖钻机建筑结构形式图、护筒结构示意图、钻孔桩施工工艺流程图、墩台身施工工艺流程、连续箱梁施工控制流程图、大桥施工平面布置图、连续箱梁施工步骤示意图……共计92页，编制于2009年
