三栋地上多层框架结构公寓楼结构设计施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3、4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:25张
  • 设计年代:近代

附件详情

本项目为黑龙江某普通的公寓楼,地上3层与四层,地下一层,建筑设计结构形式为框架结构,基础采用钻孔压灌超流态混凝土(孔底注浆)桩基础,6度设防。
该资料包含:柱 平面布置图 、结构布置图、板配筋图、梁配筋图等共25张图纸。

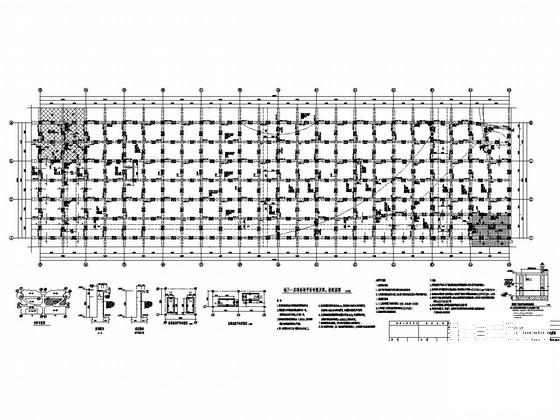

地下一层顶结构平面布置及梁、板配筋图

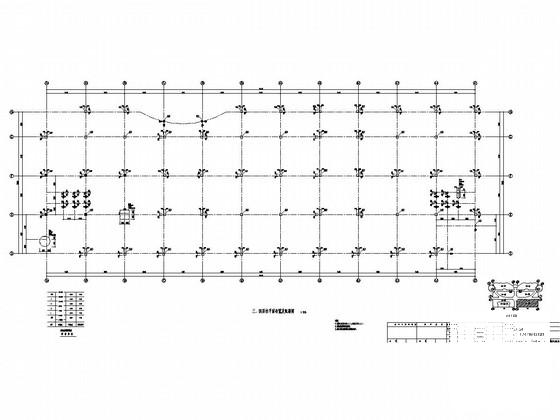

三、四层柱平面布置及配筋图

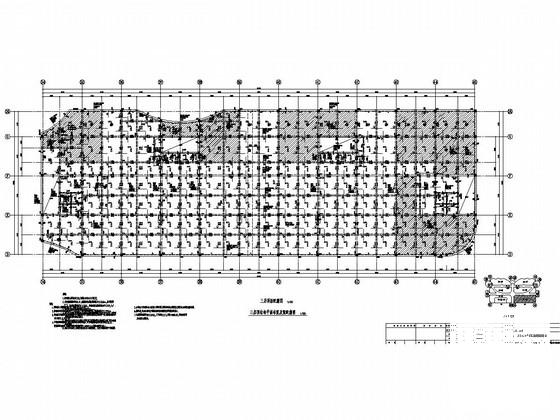

三层顶板配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 多层框架结构设计 - 1
    多层框架结构设计 - 1
  • 多层框架结构设计 - 2
    多层框架结构设计 - 2
  • 多层框架结构设计 - 3
    多层框架结构设计 - 3
  • 多层框架结构设计 - 4
    多层框架结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
