8层通信建筑给排水施工大样图
- 设计说明：有
- 建筑类别：办公
- 建筑高度：多层建筑
- 建筑结构形式：其他结构
- 建筑面积：9810平方米
- 地上层数：8层
- 图纸设计深度：施工图
- 参考图纸：19张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：卫生间
- 项目地址：浙江
附件详情
- 资料目录
- 给排水施工说明
- 一层喷淋顶面布置图
- 二层喷淋顶面布置图
- 三层喷淋顶面布置图
- 四层喷淋顶面布置图
- 五层喷淋顶面布置图
- 六层喷淋顶面布置图
- 七层喷淋顶面布置图
- 八层喷淋顶面布置图
- 一层给排水
- 二层给排水平面布置图
- 三层给排水平面布置图
- 四层给排水平面布置图
- 五层给排水平面布置图
- 六层给排水平面布置图
- 七层给排水平面布置图
- 八层给排水平面布置图
- 给排水系统图
- 给排水大样图
附件详情
项目概要： 该项目位于浙江，该综合楼是一通信公司八层建筑，建筑高度32.4米，为高共层建筑，总的建筑面积为9810平米。
设计范围包括：给水系统、排水系统、
；
编制于：2011年，共计19张图纸

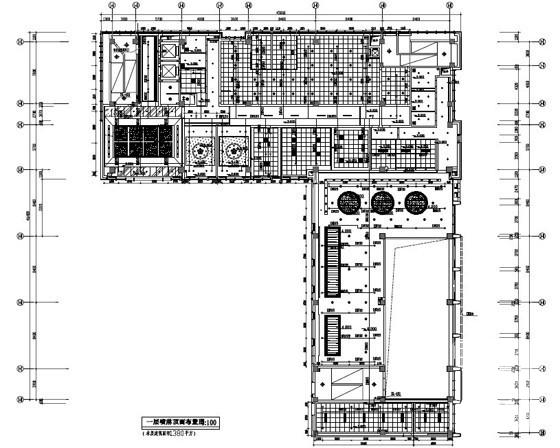

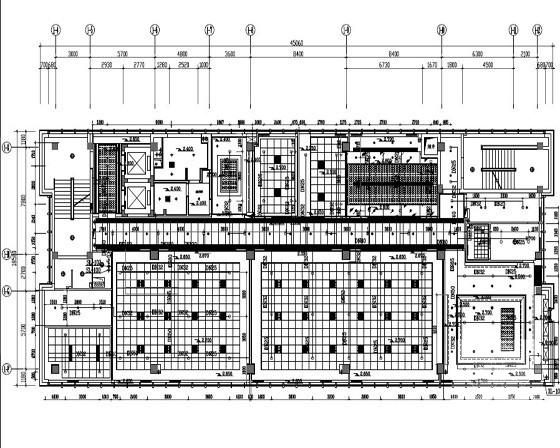

喷淋平面布置图

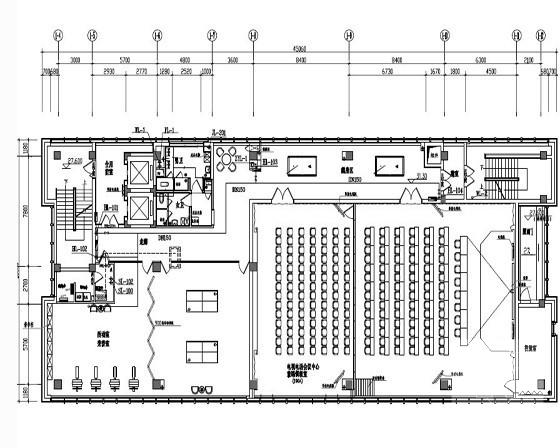

八层给排水平面图

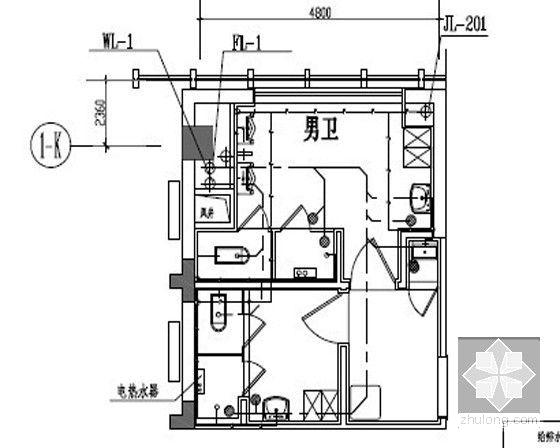

卫生间大样图
给排水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
