5层惠安净峰医院综合楼建筑设计CAD施工大样图
-
建筑类别：医院门诊楼
-
建筑高度：多层建筑
-
外立面材料：石材
-
图纸设计深度：施工图
-
项目地址：福建
-
图纸设计风格：现代风格
-
图纸设计流派：现代
-
图纸设计格式：天正建筑CAD 7.0,CAD2000
-
建筑面积：7920平方米
-
用地面积：8584平方米
-
容积率：0.92
-
建筑密度：18%
-
绿化率：30%
-
建筑高度：20.4m
-
地上层数：5层
-
效果图：无
惠安净峰医院综合楼建筑设计施工图
资料内容包括：CAD施工图（资料目录，施工图设计说明，平面图，立面图，剖面图，节点大样等）
医院立面图
总平图
一层平面图
二层平面图
三层平面图
屋面平面图
医院立面图
建筑剖面图，门窗表
节点大样详图
楼梯大样图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

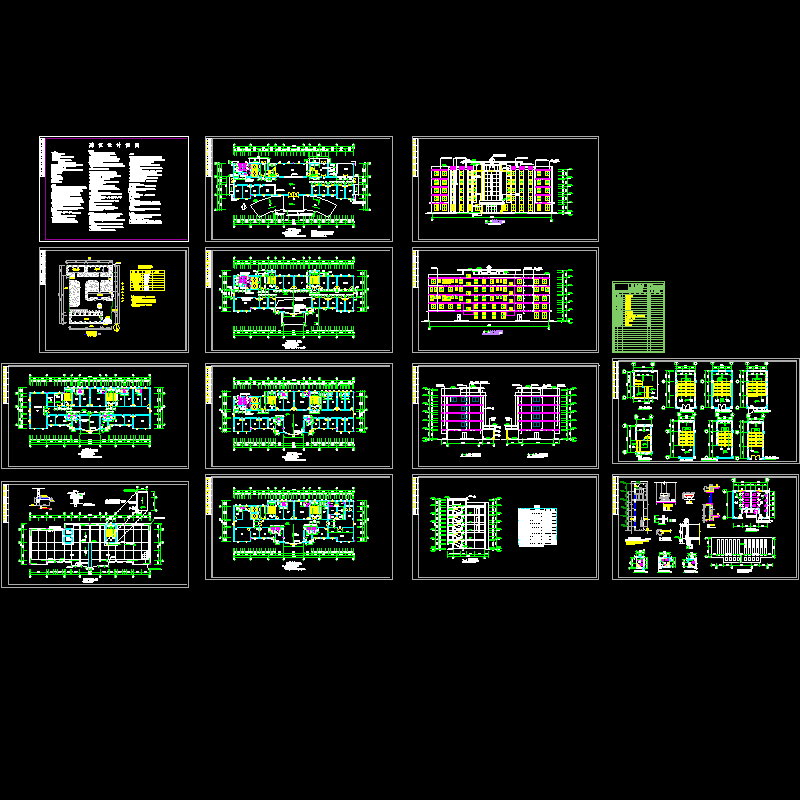

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：2.67 MB
- 收藏次数：0
-
文件名称：
附件-995959607786556986.dwg
