高层商业中心带裙楼12层框架结构施工方案大样图CAD
-
建筑类别：商业
-
建筑高度：高层建筑
-
地上层数：12层
-
地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：乙级
-
抗震设防烈度：7度抗震
-
风压：0.55kN/平方米
-
地下室功能：人防,车库
该资料为高层商业中心带裙楼12层框架结构施工图。
该项目地下1层,地上12层,室内外高差1200mm, 建筑物高度48.8m。
该项目使用用途为商场，存在大空间，对于结构布置有一定的学习参考意义。
图纸说明详细，图纸完整，节点大样清晰。
结构平面图
结构配筋图
结构平面图2
结构配筋图2
结构柱布置图
地下室底板结构平面
基础大样图
以下是附件的其中一部分截图，共12张，您也可以 搜索 更多您想要的资源
-

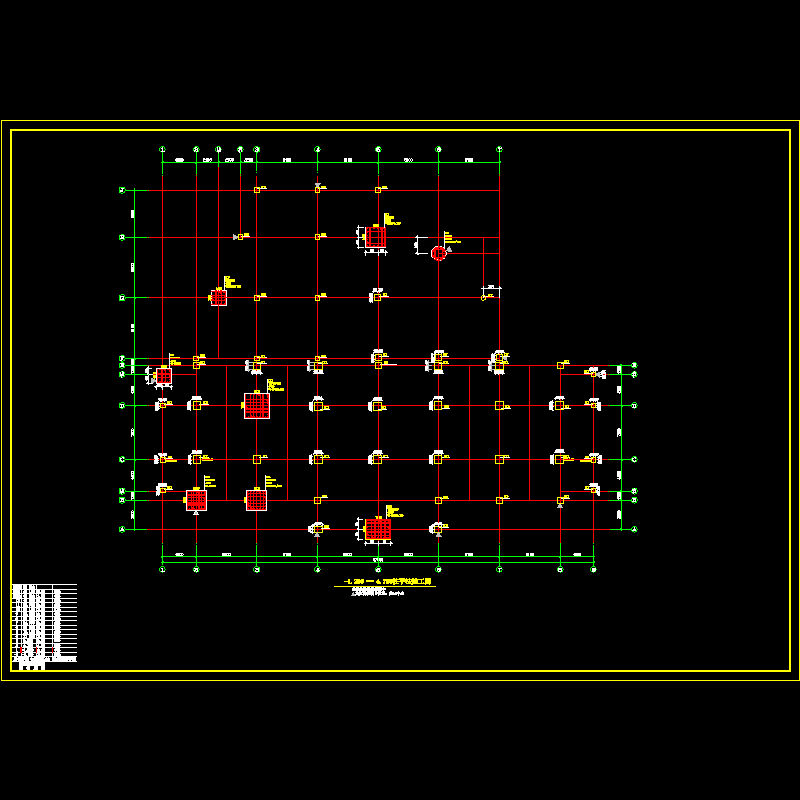

-1.250─4.750柱平法施工图.dwg -

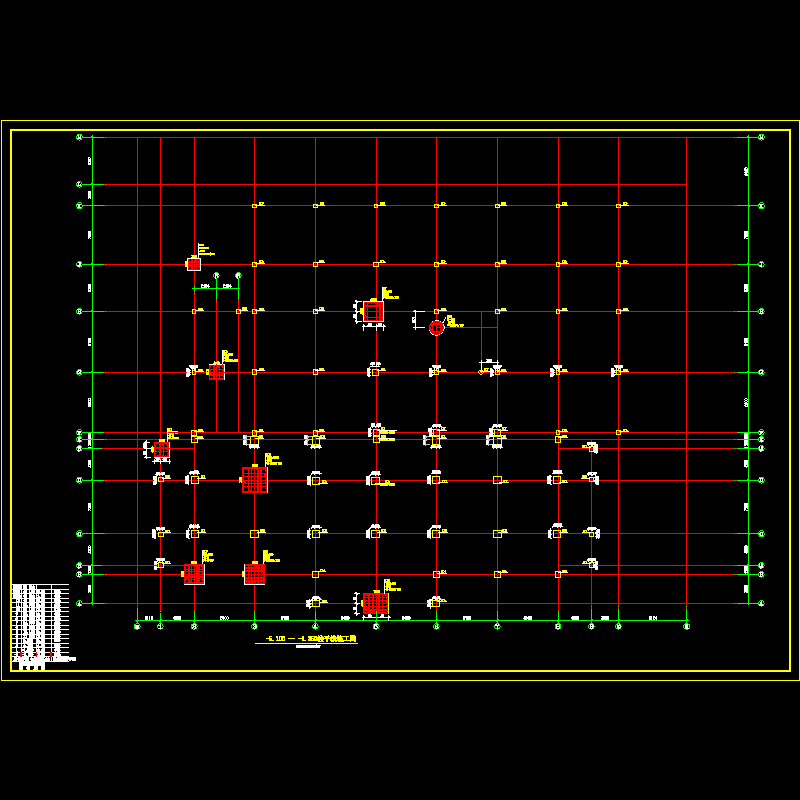

-5.100 ─ -1.250柱平法施工图.dwg -
4.750─9.550柱平法施工图.dwg -

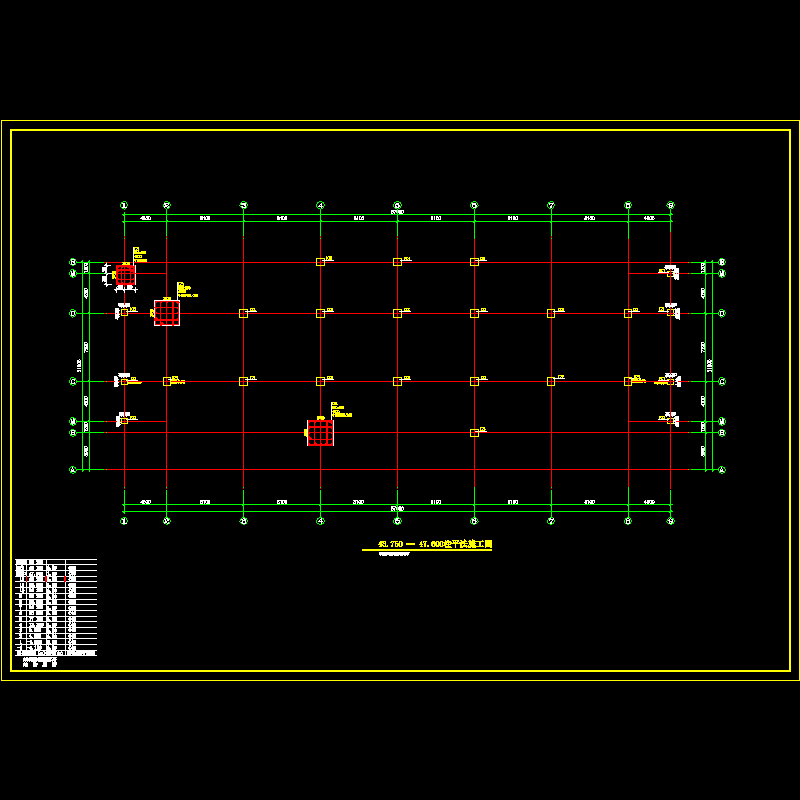

43.750─47.600柱平法施工图.dwg -

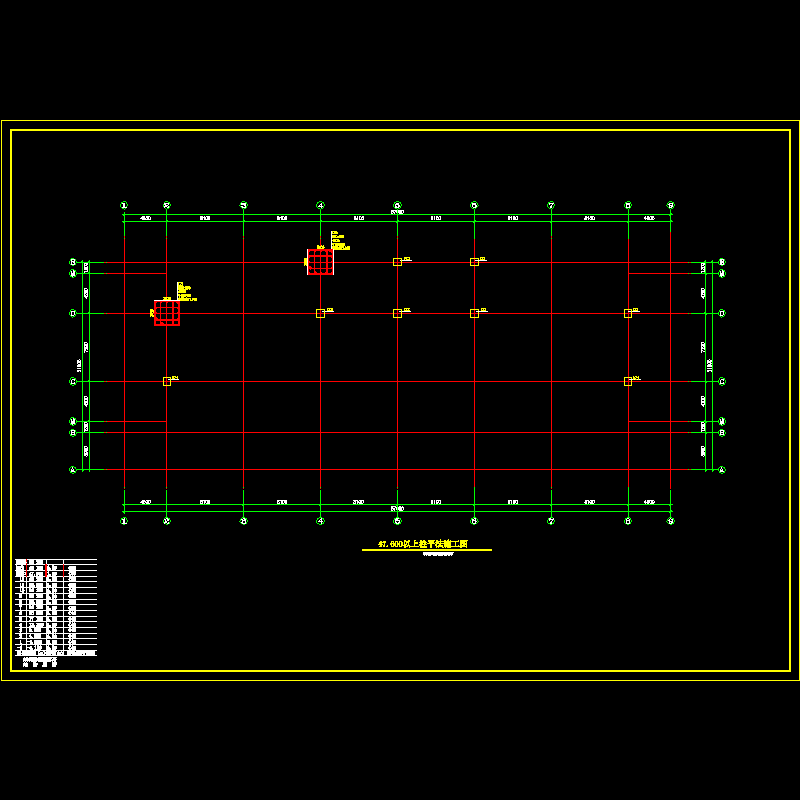

47.600以上柱平法施工图.dwg -
9.550─43.750柱平法施工图.dwg -
三层梁平法施工图.dwg
-
三层结构平面.dwg
-
主楼楼梯平面.dwg
-
二层梁平法施工图.dwg
-
二层结构平面.dwg
-
十二层梁平法施工图.dwg
