酒店类通风空调设备安装详施工图纸CAD

酒店类通风空调设备安装详图CAD ，下载全套资料点击 珠江酒店公寓暖通施工图设计含清单

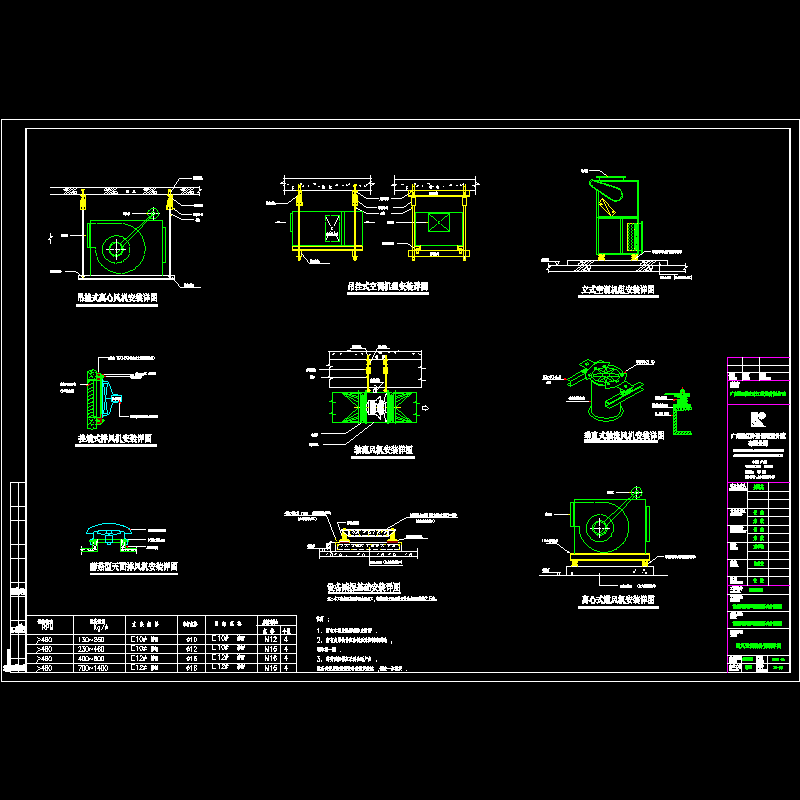

主要包括：吊挂式离心风机安装详图，吊挂式空调机组安装详图，立式空调机组安装详图，挂墙式排风机安装详图，轴流风机安装详图，垂直式轴流风机安装详图，蘑菇型天面排风机安装详图，设备减振基础安装详图，离心式通风机安装详图.........

说明 :

1.所有木框应涂沥青防虫防腐 .

2. 所有支吊铁件应除锈后涂防锈漆两遍 ,调和漆一遍 .

3. 弹簧减振器应采用合适产品 .

内容展示：

通风空调设备安装详图

垂直式轴流风机安装详图

吊挂式空调机组安装详图

吊挂式离心风机安装详图

挂墙式排风机安装详图

离心式通风机安装详图

立式空调机组安装详图

蘑菇型天面排风机安装详图

设备减振基础安装详图

轴流风机安装详图
