13层酒店综合楼空调通风设计CAD施工图纸(风机盘管安装)

  • 建筑类别:综合建筑,办公建筑,商业建筑
  • 建筑类型:高层建筑
  • 建筑设计面积:30672平方米
  • 建筑高度:44.7m
  • 地上楼层:13
  • 地下楼层:2
  • 地下室:车库,人防,其它
  • 设计阶段:施工图设计
  • 设计内容:空调,通风,采暖,制冷,水箱 ,机房,防火排烟
  • 附件设计说明:有,设计参数,施工安装要求
  • 空调系统:低温送风,变风量,热泵
  • 冷热源:风冷热泵,水源热泵
  • 节能:热回收
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

  • 资料目录
  • 设计施工总说明
  • 主要设备表及图例
  • 空调风管平面图
  • 空调水管平面图
  • 防排烟系统图
  • 空调水系统图
  • 末端控制及配管详图
  • 室内水管支吊架大样图
  • 防火阀及机房吸声墙详图
  • 通风机及风机盘管安装详图

附件详情

该项目为广东某酒店综合楼,总建筑面积约为30672平方米,地下二层、地上十三层。首层为商业、二层为客房和办公室,三层为客房,四到七层为办公室,八至十三层为酒店客房;建筑总高度44.7m,框架剪力墙结构类型,属一类综合楼,耐火等级一级。
设计内容:该项目的通风空调、防排烟系统设计。
空调系统设计:1.该项目客房、办公和商场、经济型客房分别设置集中空调系统,客房冷源为两台水冷冷水机组(带热回收)组合模块式风冷冷水/热泵全热回收机组机组;房的冷负荷被分成两部分,第一部分为两台325KW水冷冷水机组(占冷量的2/3),第二部分为模块式风冷冷水/热泵全热回收机组(占冷量的1/3,同时满足客房的供暖要求)……
2.办公和商场冷源为三台338KW模块式水冷冷水机组机组(机组位于天面),机组由模块组成每个模块 20RT和30TR组合可灵活调节,满足白天、夜晚部分负荷运行;
3.经济型客房为模块式风冷冷水机组机组提供冷/热源。机组由模块由组合,可灵活调节,满足白天、夜晚部分负荷运行灵活调节。
……

,图纸共27张。

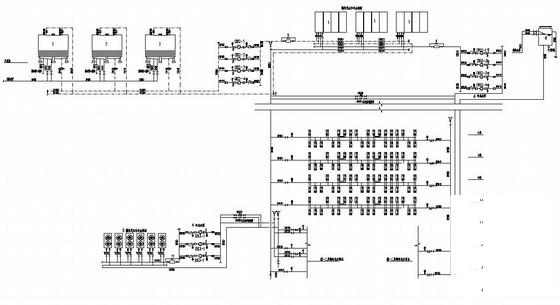

空调水系统图

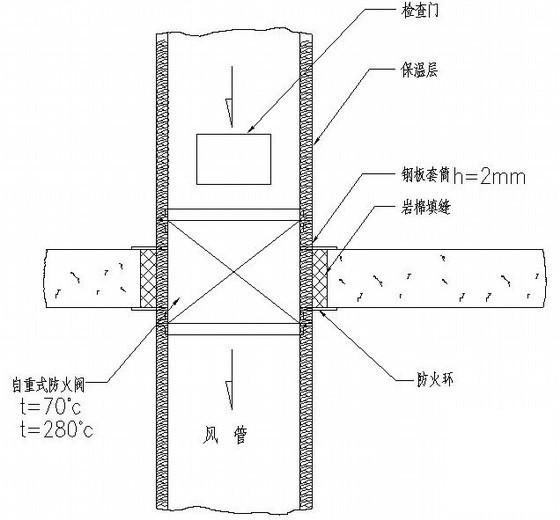

垂直风管防火阀安装详图

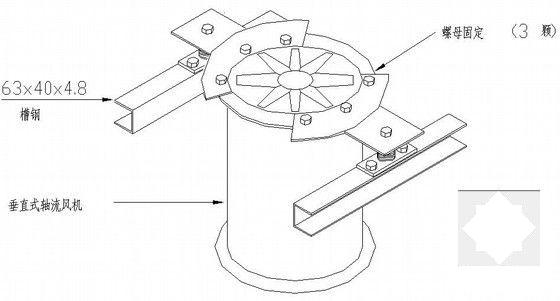

垂直式轴流风机安装详图

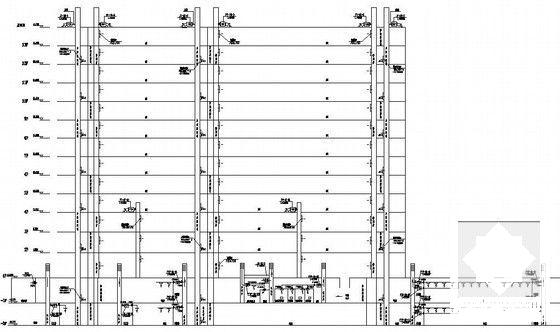

防排烟系统图

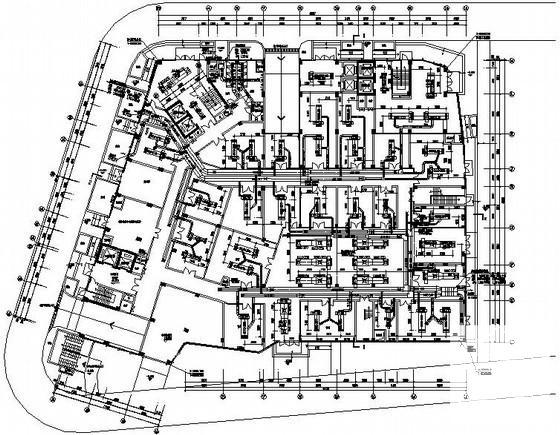

空调水管平面图

立式空调器控制及接管方式

立式水平式伸缩节安装图

三通调节阀

活动支架安装详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 13层酒店综合楼空调通风设计CAD施工图纸(风机盘管安装) - 1
    第 1 张图
  • 13层酒店综合楼空调通风设计CAD施工图纸(风机盘管安装) - 2
    第 2 张图
  • 13层酒店综合楼空调通风设计CAD施工图纸(风机盘管安装) - 3
    第 3 张图
  • 13层酒店综合楼空调通风设计CAD施工图纸(风机盘管安装) - 4
    第 4 张图
  • 13层酒店综合楼空调通风设计CAD施工图纸(风机盘管安装) - 5
    第 5 张图
  • 13层酒店综合楼空调通风设计CAD施工图纸(风机盘管安装) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
