厂房临时办公室配电设计CAD施工图纸

概况：

本项目为临时办公室配电设计。临时办公室的AP01总配电箱的电源进线从临时变压器引来，配电电源电压为380/220V三相五线制，配电方式采用放射式。配电设备安装高度：落地式配电柜底部垫高150mm，侧板和后面板应有散热孔，采用上进上出线为主方式。照明开关底边距地1.4m；插座：排气扇用插座靠近排气扇安装，底边距地为2.2m，空调用插座底边距地0.3m，普通插座底边距地0.3m，现场开关箱底边距地1.4m。照明系统：荧光灯具、节能筒灯自带电子镇流器，功率因数不低于0.9。 线路敷设方式：配电箱AP01进线采用YJV-0.6/1 3*150 2*70 电力电缆 ,穿管埋地敷设至临时变压器埋深不小于0.7m。线路集中处，采用槽式桥架沿墙面，吊顶内敷设，其余全部穿焊接钢管沿墙面敷设。

设计范围：

照明系统；插座系统；空调配电；

电力干线系统；防雷接地系统；

部分图纸摘录：

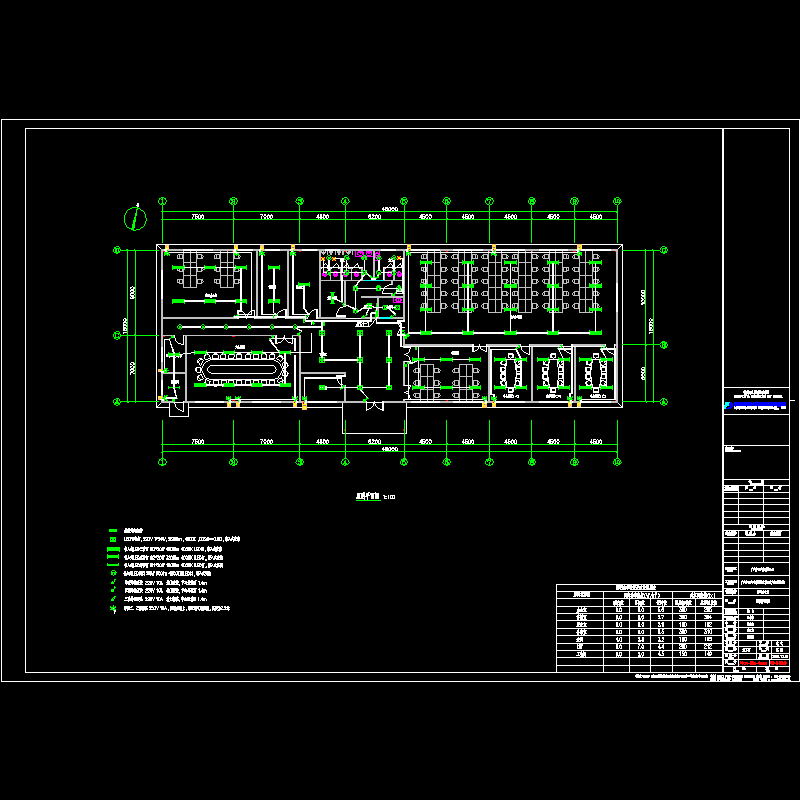

照明平面图

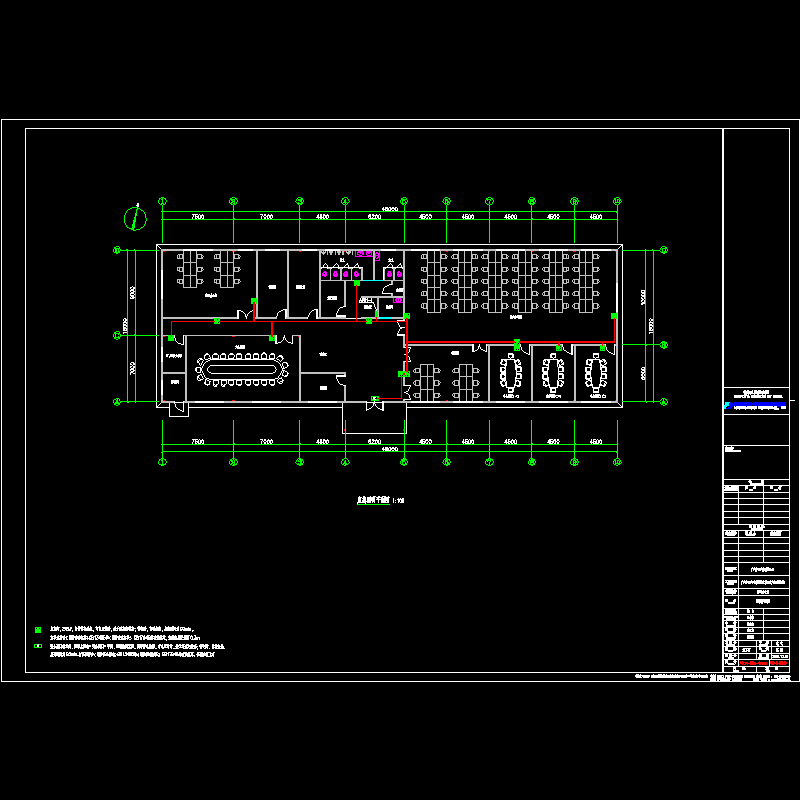

应急照明平面图

插座布置平面图

电力干线平面图

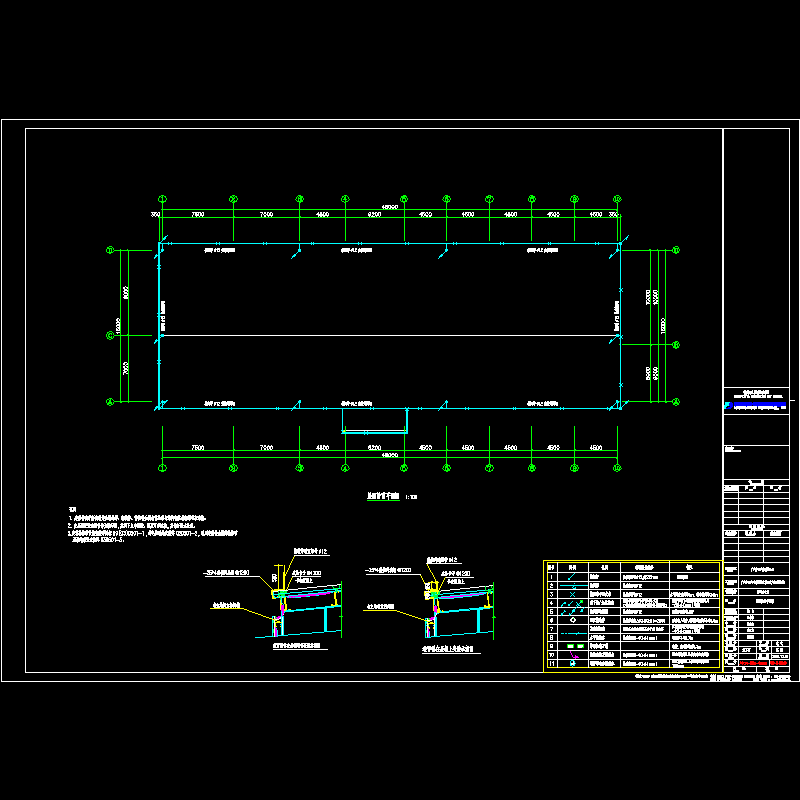

屋顶防雷平面图

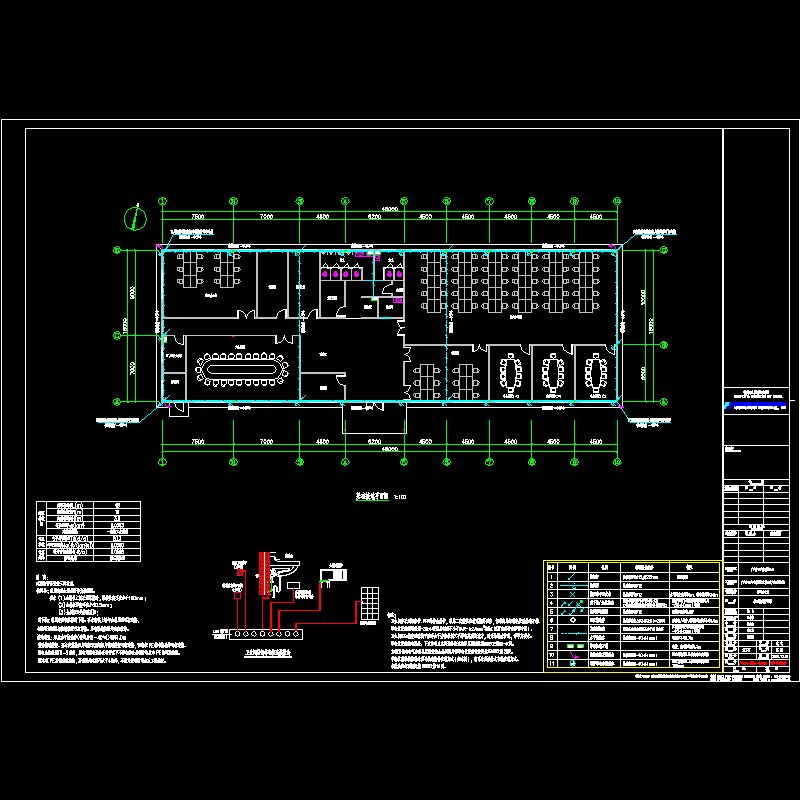

基础接地平面图

电力外网平面图

配电箱系统图
