2层厂房办公室改造项目电气施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 设计年代:近代
  • 负荷等级:一级,二级,三级
  • 项目所在地:上海
  • 强电设计:供配电系统,电气照明,其它
  • 弱电设计:火灾自动报警系统,综合布线系统,有线电视和卫星接收系统,广播系统,其它
该项目位于上海市嘉定区,其主要功能为厂房。本项目现状有7幢建筑,项目将改建为拥有实验、办公中心、研发中心、管理中心、会议中心、餐厅及GMP制药厂房的精准医学产业孵化基地。
本建筑为既有两层办公室改造项目,建筑主体高度9.48m,建筑设计结构形式为框架结构,基础形式为筏板基础,耐火等级二级。

一、设计范围
供配电系统;电力、照明及插座配电;
火灾自动报警及联动控制系统;
通信系统;综合布线系统(不涉及网络设备);
有线电视系统;公共/消防广播系统;
安全防范系统;防火门监控系统。

二、图纸特点
本项目为办公司改造项目电气设计,专业性适中,复杂程度一般。此套该资料包含基础强弱电平面系统及一些智能化设计,且图面整洁美观,适合广大电气人员参考学习。

三、部分图纸摘录

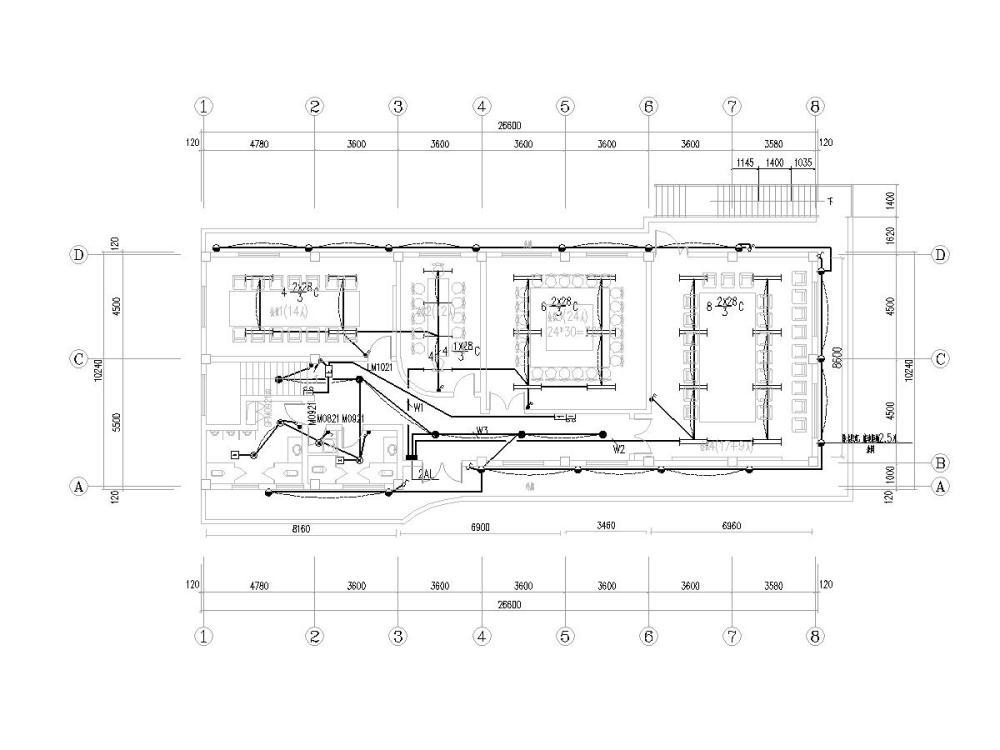

照明平面图

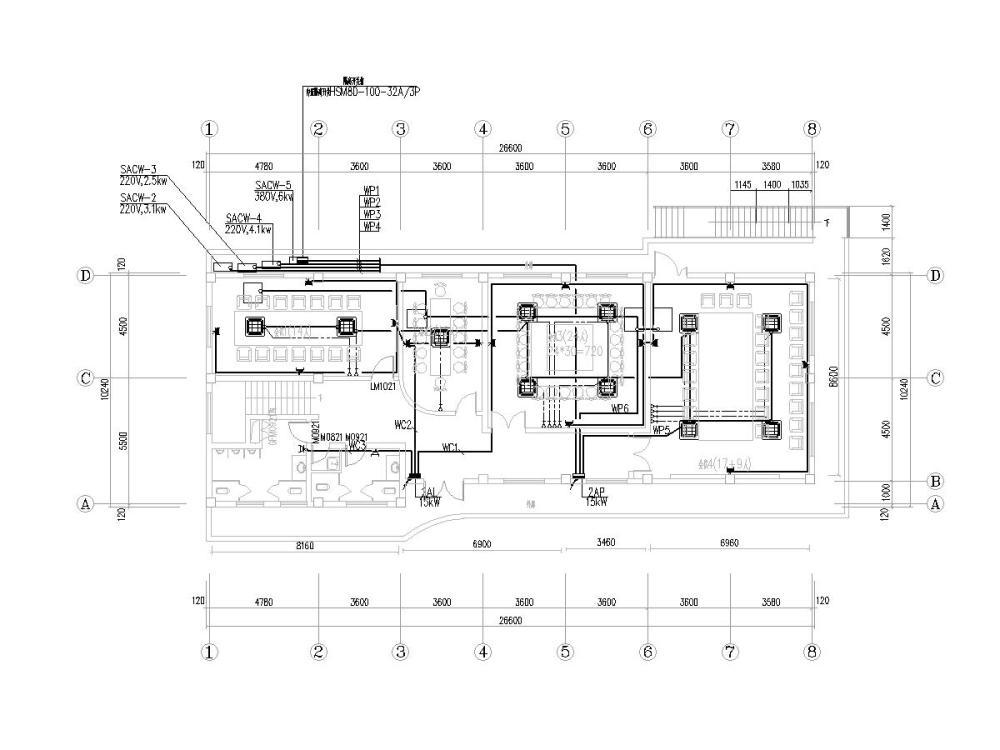

插座平面图

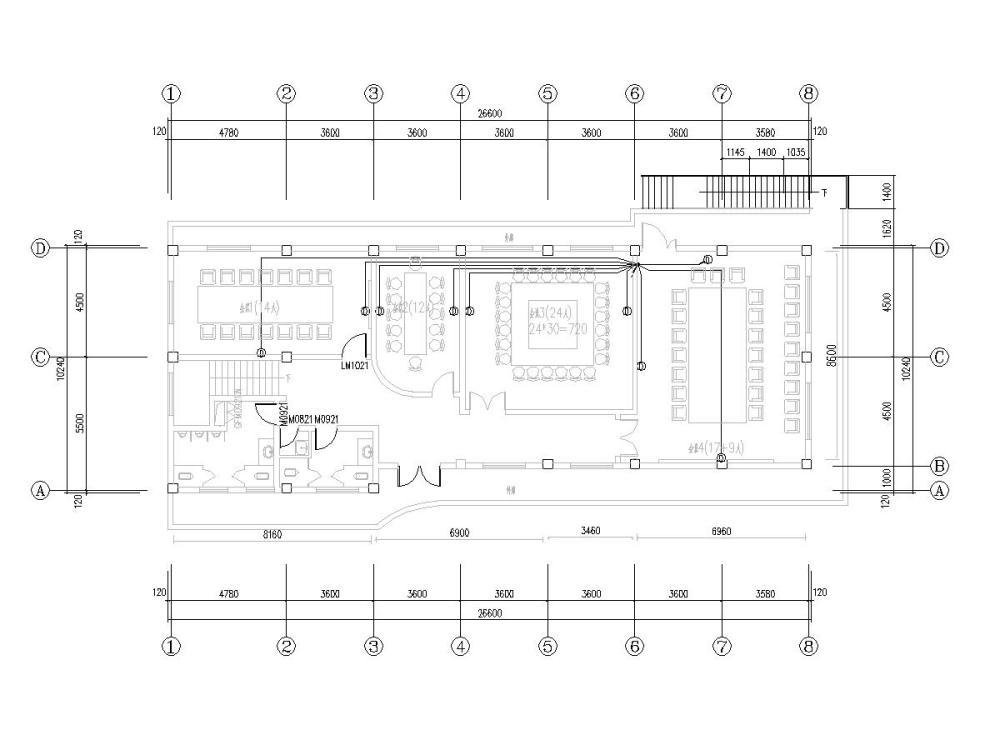

弱电平面图

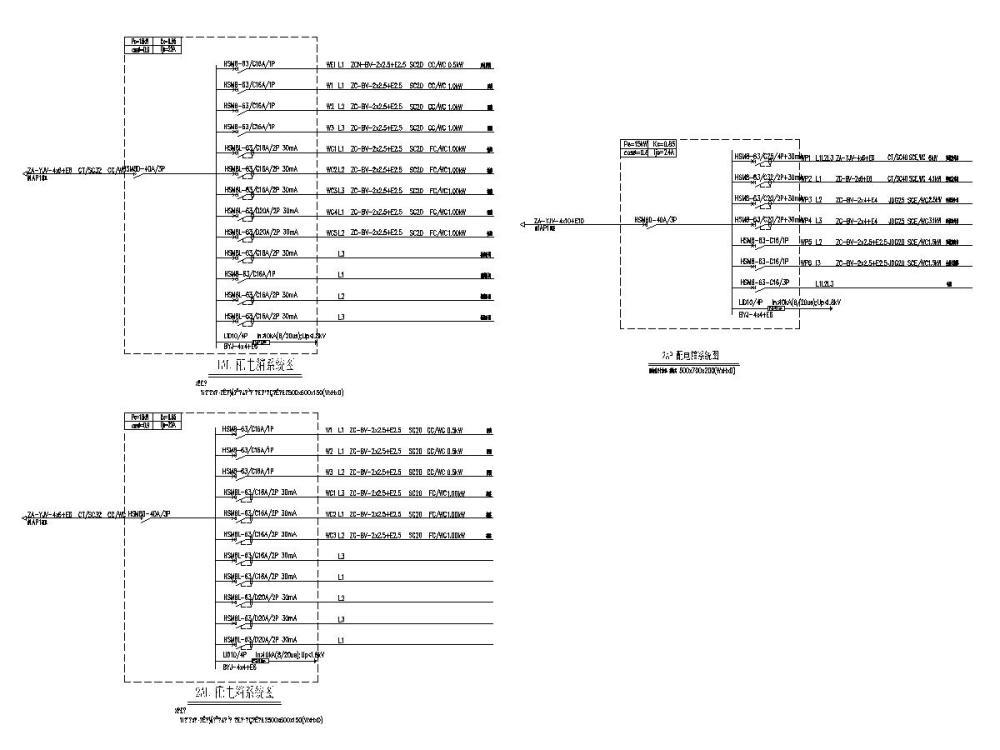

配电箱系统图

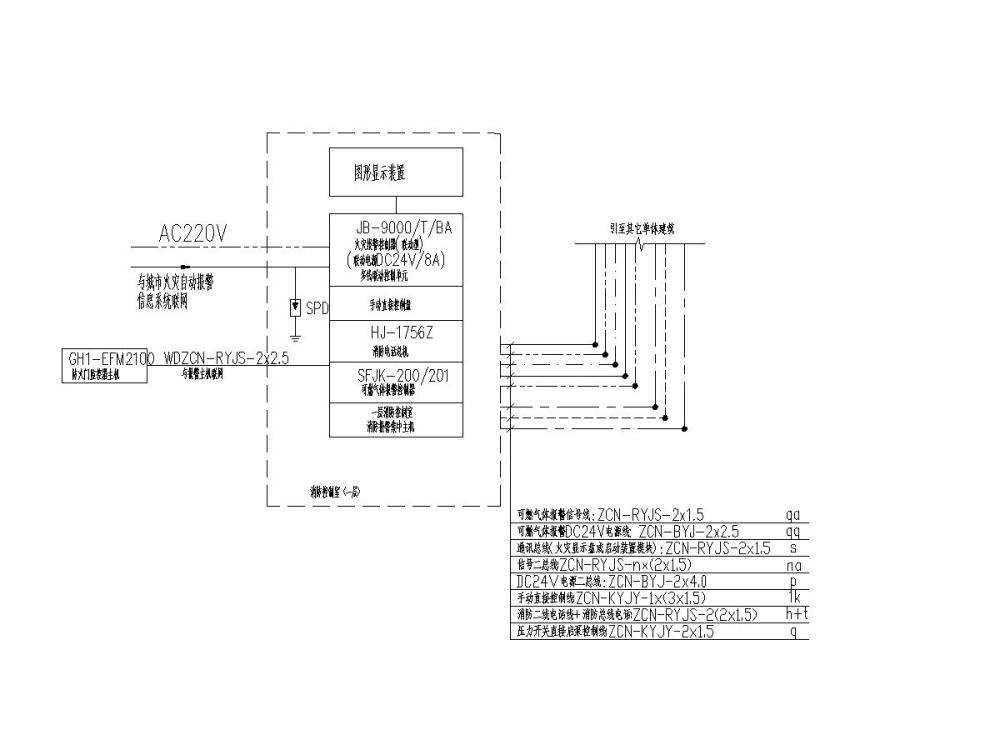

火灾自动报警及联动控制系统图

安防系统图、有线电视系统图
综合布线系统图、公共和消防应急广播系统图




以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 厂房电气施工图纸 - 1
    厂房电气施工图纸 - 1
  • 厂房电气施工图纸 - 2
    厂房电气施工图纸 - 2
  • 厂房电气施工图纸 - 3
    厂房电气施工图纸 - 3
  • 厂房电气施工图纸 - 4
    厂房电气施工图纸 - 4
  • 厂房电气施工图纸 - 5
    厂房电气施工图纸 - 5
  • 厂房电气施工图纸 - 6
    厂房电气施工图纸 - 6
  • 厂房电气施工图纸 - 7
    厂房电气施工图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
