单层雨棚结构设计施工图纸

  • 建筑类别:商业
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:8张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙
  • 幕墙支承结构:点支承幕墙
  • 玻璃幕墙:点支承

附件详情

该资料包含:剖面图,雨篷与混凝土梁的固定详图, 节点详图
共8张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

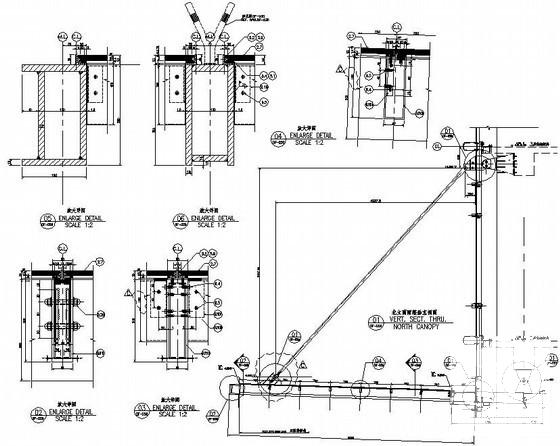

  • 雨棚结构施工图 - 1
    雨棚结构施工图 - 1

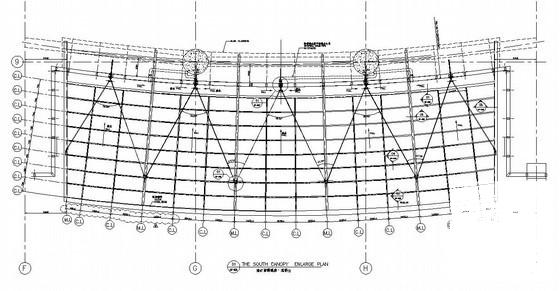

  • 雨棚结构施工图 - 2
    雨棚结构施工图 - 2

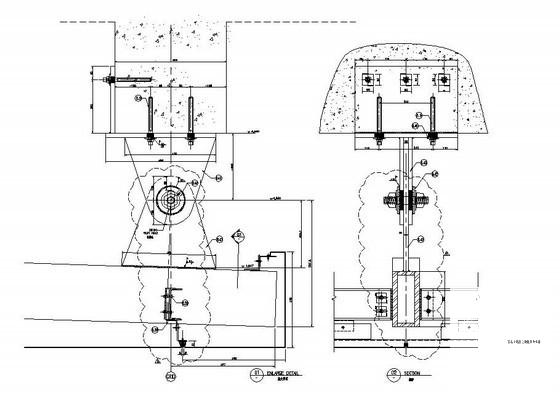

  • 雨棚结构施工图 - 3
    雨棚结构施工图 - 3

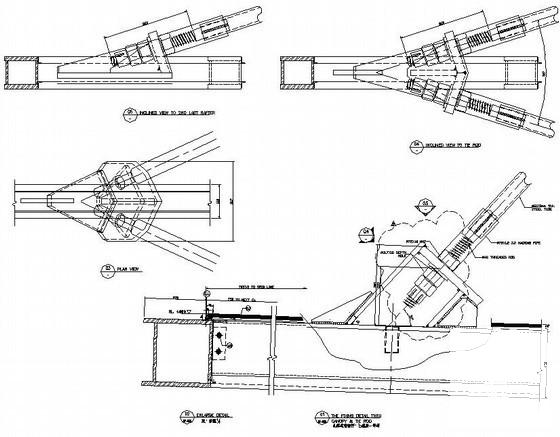

  • 雨棚结构施工图 - 4
    雨棚结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
