地上2层框架结构独栋别墅结构施工图纸

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 抗震设防烈度:8度抗震
  • 风压:0.75kN/平方米
  • 参考图纸:9张

附件详情

本项目为海南某独栋别墅,地上二层,建筑设计结构形式为框架结构,基础为条形基础,8度设防。
该资料包含:顶板配筋图、墙梁配筋图、 楼梯详图 等共9张图纸。

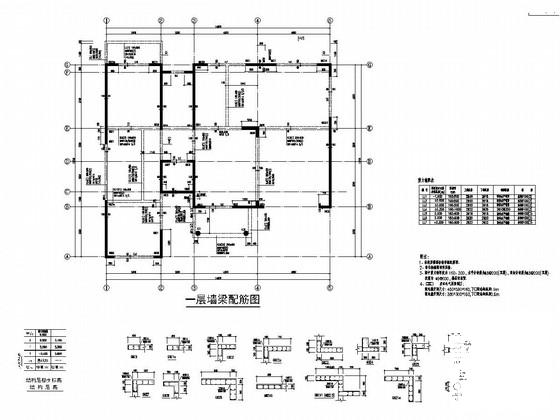

一层墙梁配筋图

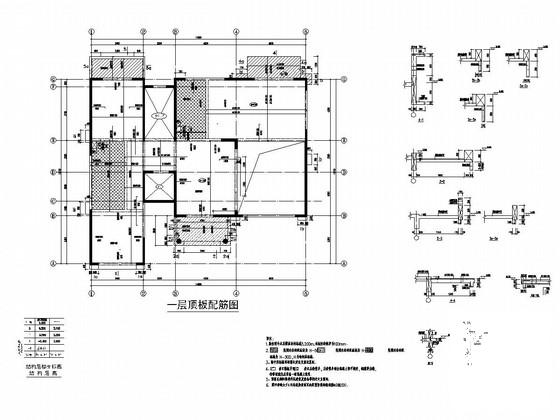

一层顶板配筋图

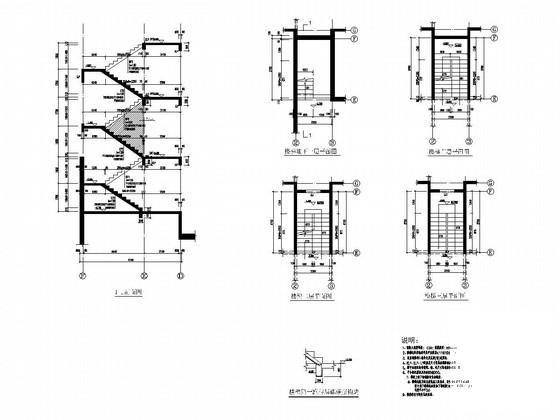

楼梯详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构独栋别墅 - 1
    框架结构独栋别墅 - 1
  • 框架结构独栋别墅 - 2
    框架结构独栋别墅 - 2
  • 框架结构独栋别墅 - 3
    框架结构独栋别墅 - 3
  • 框架结构独栋别墅 - 4
    框架结构独栋别墅 - 4
以上是部分截图,请下载附件后查看完整高清内容
