坡屋顶3层独栋别墅建筑施工CAD图纸

资料简介
赚取积分

别墅类型：独栋别墅
建筑高度：多层建筑
外立面材料：涂料,石材
建筑结构形式：砌体结构
图纸设计深度：施工图
图纸设计风格：北美风格
图纸设计格式：CAD2000

本户型是3层独栋别墅，有一地下室，占地面积289.93平米，建筑檐口高度10.96米，总高度13.54米。地下室设一个大的储物间；一层设有入口平台、入口玄关、休闲平台、工人房、客厅、茶室、餐厅、厨房、卫生间、客房；二层设有3间卧室、3间卫生间、2间衣帽间、书房、悬空客厅、大露台1个、2个大阳台；三层设有3间卧室和3个阳台、3间卫生间、2间衣帽间、大露台。

以下是部分图纸展示：

坡屋顶3层独栋别墅建筑施工图立面图1

坡屋顶3层独栋别墅建筑施工图立面图2

坡屋顶3层独栋别墅建筑施工图立面图3

坡屋顶3层独栋别墅建筑施工图 1-1剖面图

坡屋顶3层独栋别墅建筑施工图首层平面图

坡屋顶3层独栋别墅建筑施工图二层平面图

坡屋顶3层独栋别墅建筑施工图屋顶平面图

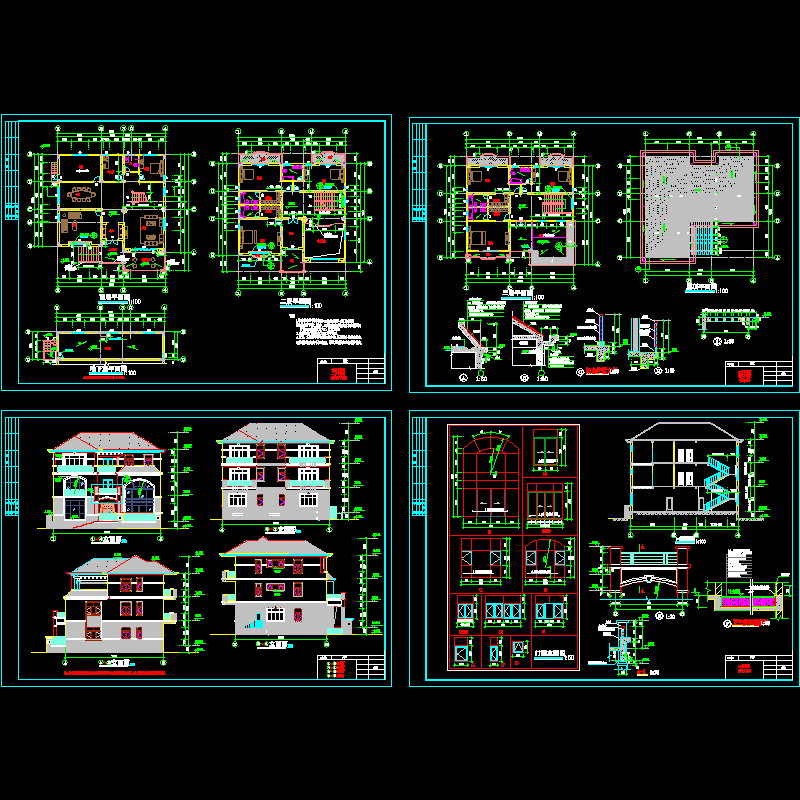

以下是附件的其中一部分截图，共1张，您也可以搜索更多您想要的资源

第 1 张图

以上是部分截图，请下载附件后查看完整高清内容
