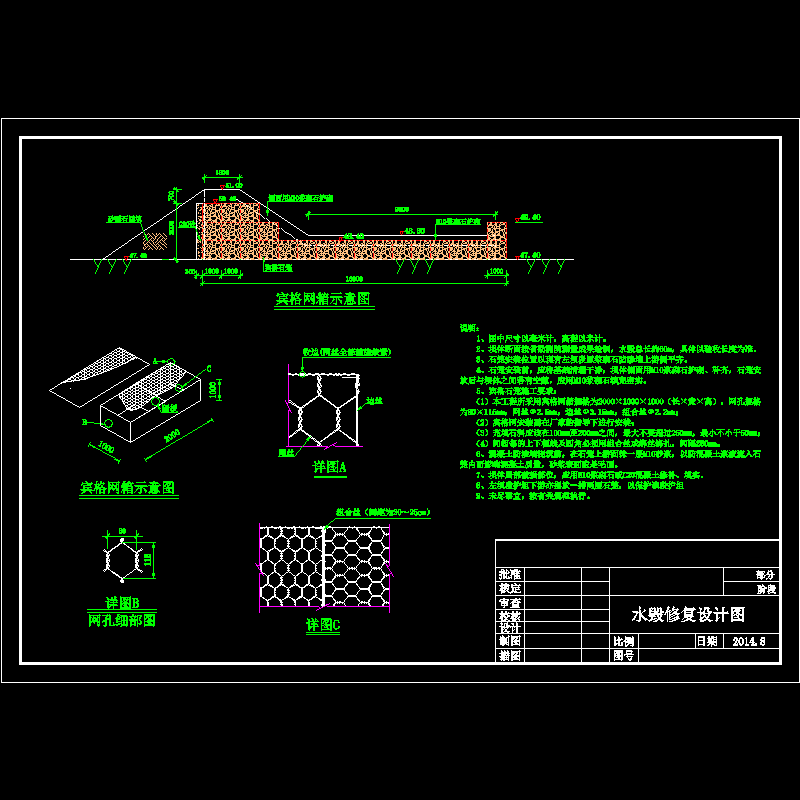

格宾石笼拦河坝水毁修复设计CAD图纸

附件详情

水毁总长约60m，该项目所采用宾格网箱规格为2000×1000×1000（长×宽×高），网孔规格为80×115mm，网丝Ф2.5mm，边丝Ф3.15mm，组合丝Ф2.2mm。
石笼安装位置以现有左坝段原浆砌石防渗墙上游侧平齐。石笼安装前，应将基础清理干净，坝体侧面用M10浆砌石护砌、补齐，石笼安放后与坝体之间若有空隙，应用M10浆砌石填充密实。
1张。
