河道水毁永久性水利设施修复工程施工图纸cad平面布置图

该附件为： 河道水毁永久性水利设施修复工程施工图 ，格式为DWG，包含49张cad图纸，节点清晰，同类工程可下载参考。

一、项目概要：

1）、修复提灌站取水口，拆除废弃拦河堰；

2）、修复护岸挡墙29m；

3）、浆砌卵石挡墙护岸71m；

4）、修复浆砌卵石挡墙护岸55m、人行桥面板15m、桥墩加高1m、人行便道13m。；

5）、修复护岸挡墙60m；

6）、修复护岸挡墙长14m，右岸修复护岸挡墙长57m，共计71m，河道疏浚53m。

7）、修复护岸挡墙长65m，右岸修复护岸挡墙长65m，共计130m。

8）、修复渠道420m；

9）、修复堤防护岸面板20m；

10）、修复堤防护岸40m、河道疏浚80m以及的大桥下游进行防冲处理；

11）、浆砌卵石挡墙护岸38m；

12）、修复护岸100m；

13）、修复挡墙24m，修复渠道102m；

14）、修复渠道长度39m；

15）、修复渠道长度128m。

二、相关图片：

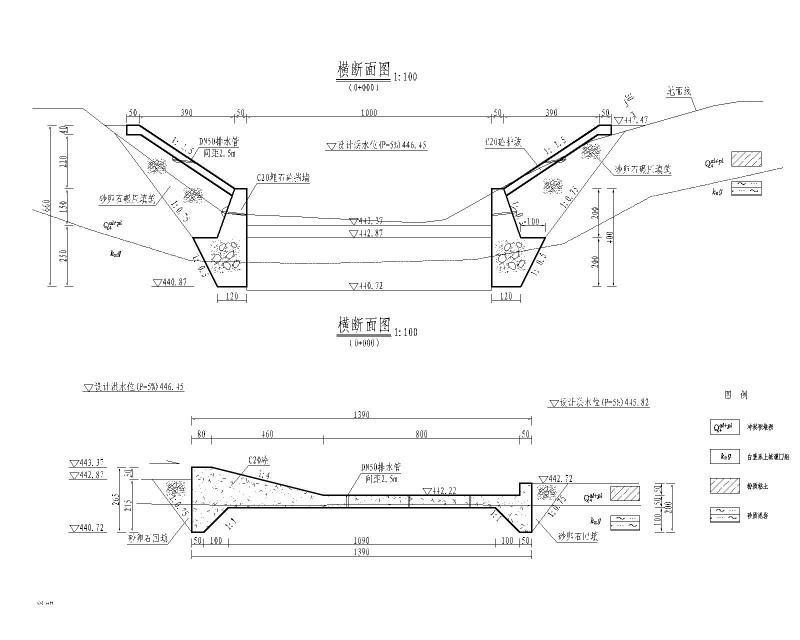

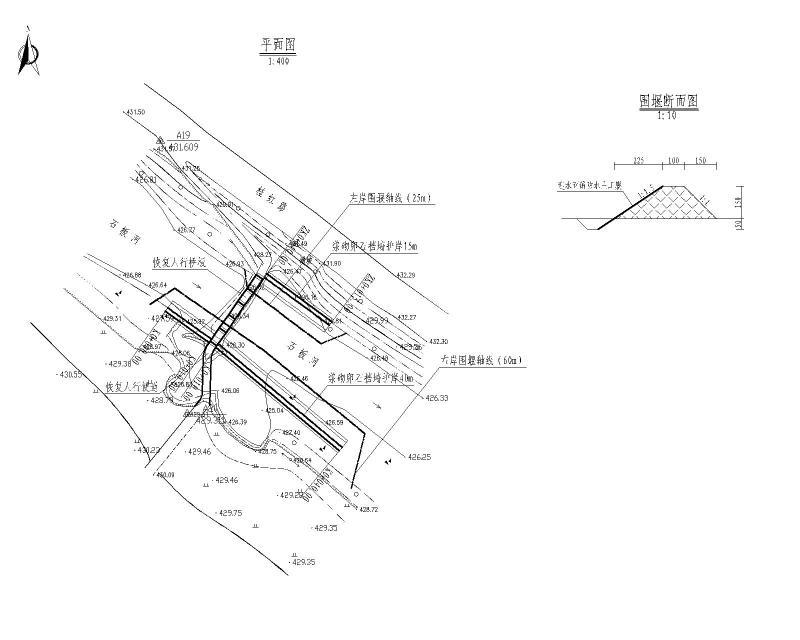

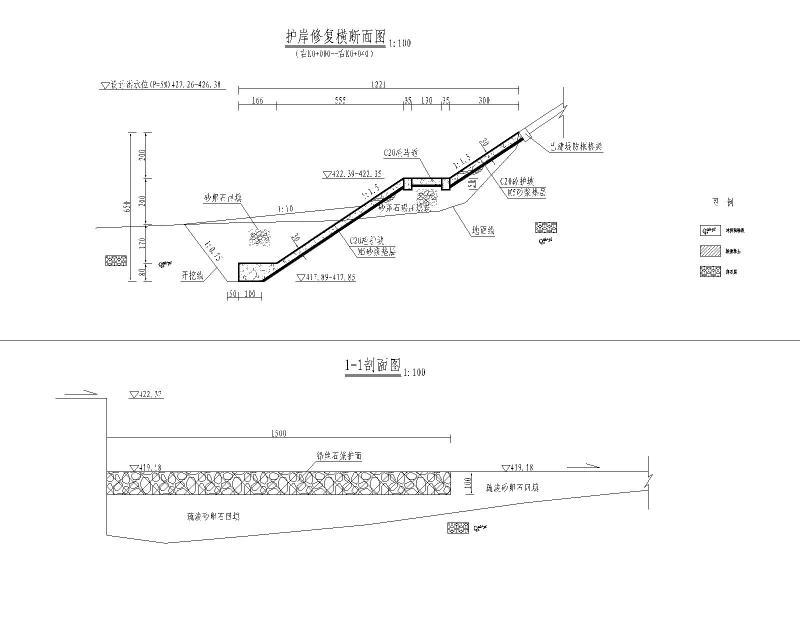

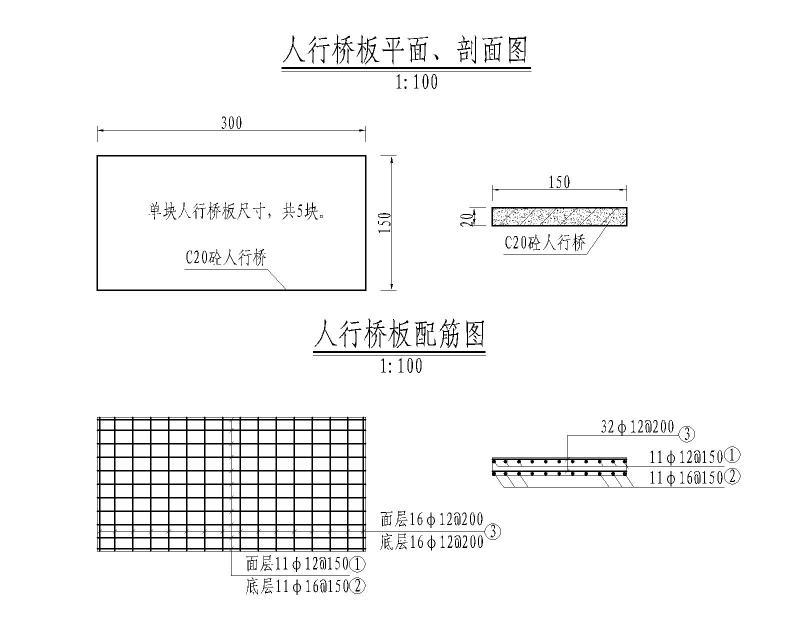

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

以上是部分截图，请下载附件后查看完整高清内容
