污水厂细格栅间及涡流沉砂池施工图纸

  • 设计详细说明:有
  • 类型:污水处理厂
  • 处理技术:格栅筛网,沉淀,过滤
  • 工艺流程选介:其他
  • 设计阶段:施工图设计
  • 参考图纸:20张以上
  • 规模:5-10万吨/天

附件详情

该项目为咸宁市某河污染综合治理工程细格栅间及涡流沉砂池,建筑耐火等级为二级,建筑抗震设防烈度为6度,建筑物设计使用年限为50年。
混凝土结构使用环境类别:二a类。结构构件的裂缝控制等级为三级,最大裂缝宽度限值:0.2mm。
设计荷载:(1)接触消毒池顶板活荷载2.0KN/m2;(2)地面活荷载10.0KN/m2; (3)楼梯活荷载2.5KN/m2。
结构混凝土保护层:底板为40mm,井壁为35mm,梁、柱为40mm,顶板、走道板为30mm,孔洞加强为50mm。
本建筑物±0.000相当于黄海高程22.100米。
沉砂池设计流量Q=1.8m3/s,表面负荷124m3/m2.h,水力停留时间1.15min.

湖北省某污水厂细格栅间及涡流沉砂池施工图

湖北省某污水厂细格栅间及涡流沉砂池施工图

湖北省某污水厂细格栅间及涡流沉砂池施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

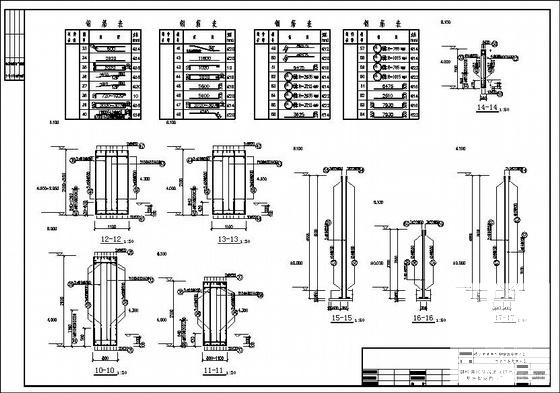

  • 细格栅及沉砂池 - 1
    细格栅及沉砂池 - 1

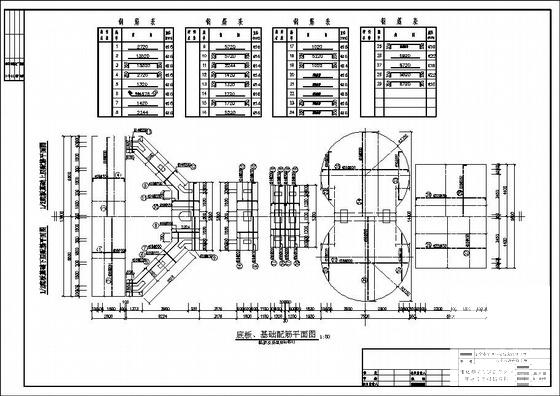

  • 细格栅及沉砂池 - 2
    细格栅及沉砂池 - 2

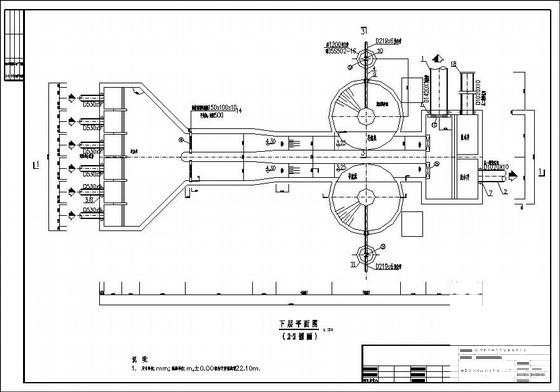

  • 细格栅及沉砂池 - 3
    细格栅及沉砂池 - 3

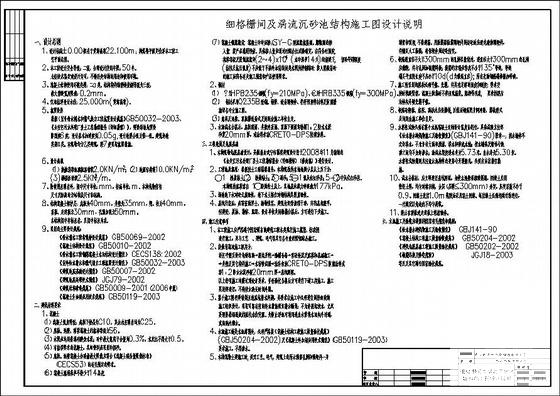

  • 细格栅及沉砂池 - 4
