冷库施工成套CAD图纸

附件详情

设计范围包括：冷库穿堂的低温空调系统 分割 熟食加工车间及包装间的低温空调系统设计。 各车间及附属用房的采暖通风系统设计。空调机房的系统设计。空压机房系统设计。锅炉房的系统设计及厂区供热管网的设计。
冷库穿堂，包装间及 分割加工间均设集中空调系统， 末端为吊顶式冷风机。包装间及分割 熟食加工间的新风，经吊顶式新风机组处理后通过风道由双层百叶风口送至车间。空调系统冷源部分设计选用两台螺杆乙二醇机组，为该项目空调系统提供冷源。

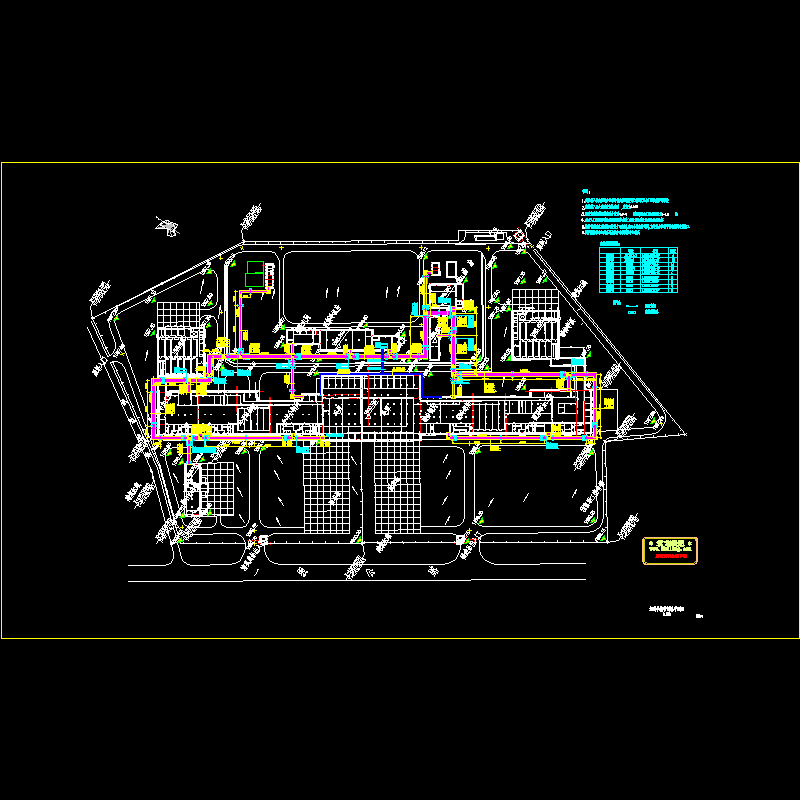

采暖系统设计按不同的单体分成几个系统，采暖热源由室外供热管网提供95/70C热水，暖器片均采用四柱760型铸铁散热器。
制冷机房、空调机房及配电室设机械排风系统。
