26层带屋面旋转餐厅综合楼结构设计施工图纸

  • 建筑类别:住宅,办公,商业,娱乐,餐饮
  • 建筑高度类型:高层建筑
  • 建筑地上层数:26层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.25kN/平方米
  • 地下室功能:其他
  • 参考图纸:48张
  • 设计年代:近代

附件详情

某26层带屋面旋转餐厅综合楼结构图,抗震设防烈度为7度。
该资料包含:结构总说明、基础平面布置图、基础大样详图、基础顶面柱平法施工图、柱平法施工图、柱表、基础顶面剪力墙平法施工图、剪力墙平法施工图、剪力墙表、结构平面布置图、梁平法施工图、屋顶设备层结构平面布置图、屋顶设备层梁平法施工图、旋转餐厅厨房层结构图、旋转餐厅层结构模板图、旋转餐厅层结构平面配筋图、旋转餐厅层梁平法施工图、旋转餐厅屋顶结构 平面布置图 、旋转餐厅屋顶梁平法施工图、水箱及电梯机房屋顶结构图、 楼梯详图 共48张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

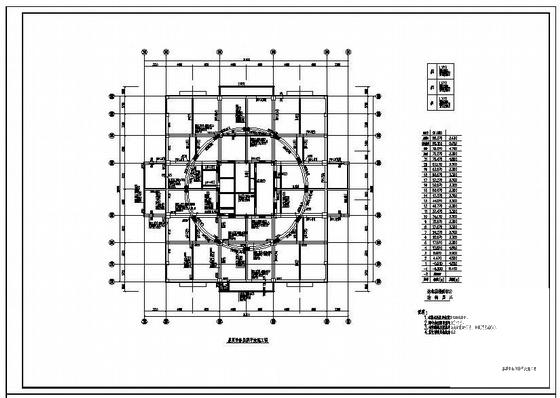

  • 旋转餐厅结构设计 - 1
    旋转餐厅结构设计 - 1

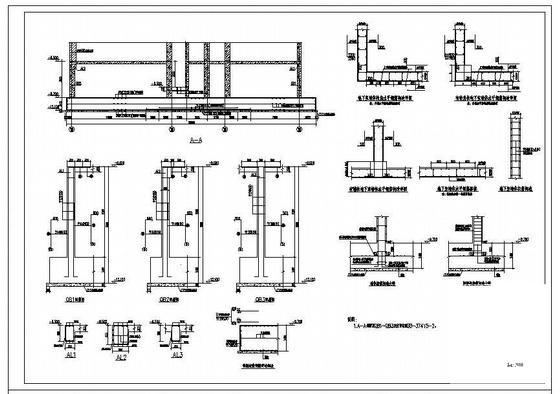

  • 旋转餐厅结构设计 - 2
    旋转餐厅结构设计 - 2

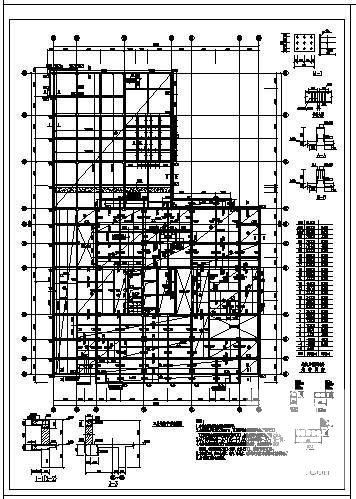

  • 旋转餐厅结构设计 - 3
    旋转餐厅结构设计 - 3

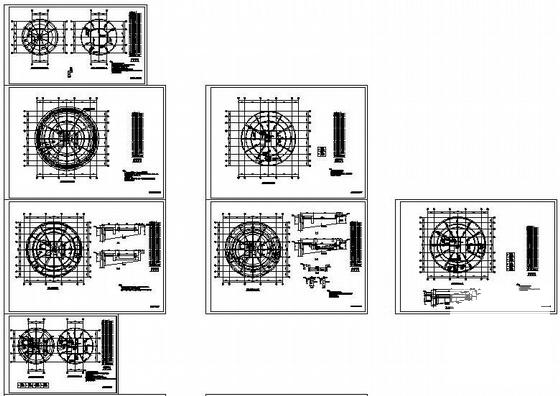

  • 旋转餐厅结构设计 - 4
    旋转餐厅结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
