17层框剪结构高层综合楼结构施工图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:17层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,框架剪力墙
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:44张
  • 设计年代:近代

附件详情

该项目为17层高层住宅建筑,底部两层商业裙房,两层商业建筑为框架结构,主楼框架-剪力墙结构,现浇钢砼梁板式楼盖,多层商业建筑为天然地基柱下独立基础,高层部分采用桩基。基础设计等级为乙级。抗震设防烈度为7度。
本单体建筑占地面积:736.39m2,总建筑面积8098.50m2,(其中:地上商业建筑面积842.0m2,,住宅建筑面积7238.79m2,配电房面积17.71m2),住宅总户数65户。
结构专业该资料包含: 结构设计说明 ,桩位平面图,承台结构平面图,承台详图,竖向构件平面图,梁、板平法配筋平面图等共计21张图。
建筑专业该资料包含:建筑设计说明, 建筑施工 图工程做法,节能专篇,平面图,立面图,剖面图,外墙详图,楼梯图详图等共计23张图。
总计44张图,分享投稿时间:近几年9月。

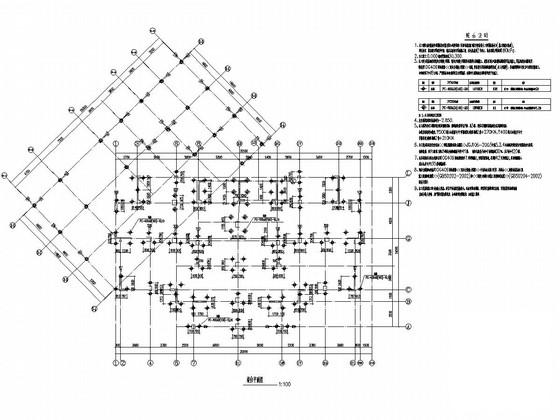

桩位平面图

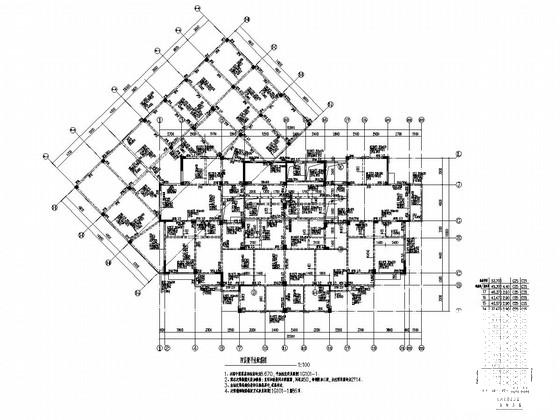

四层梁平法配筋图

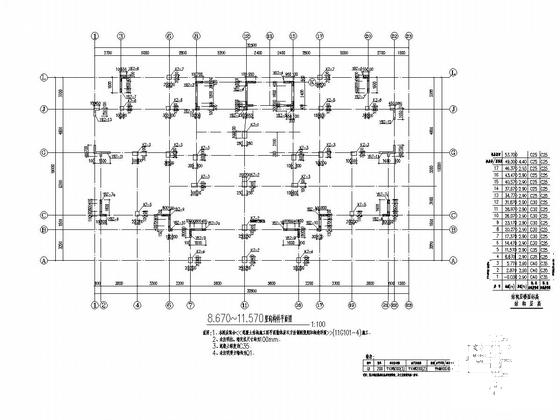

8.670~11.570竖向构件平面图

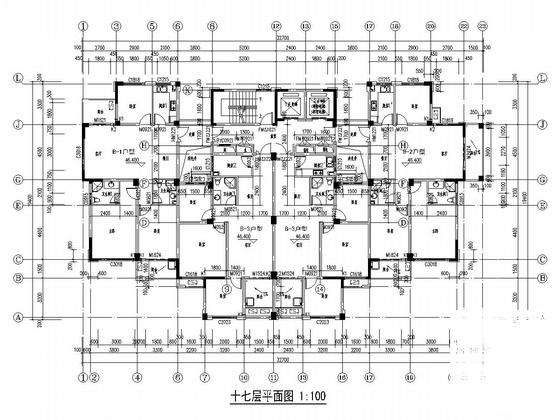

十七层平面图

节点详图

楼梯图

五~十五层结构板配筋平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框剪结构施工图纸 - 1
    框剪结构施工图纸 - 1
  • 框剪结构施工图纸 - 2
    框剪结构施工图纸 - 2
  • 框剪结构施工图纸 - 3
    框剪结构施工图纸 - 3
  • 框剪结构施工图纸 - 4
    框剪结构施工图纸 - 4
  • 框剪结构施工图纸 - 5
    框剪结构施工图纸 - 5
  • 框剪结构施工图纸 - 6
    框剪结构施工图纸 - 6
  • 框剪结构施工图纸 - 7
    框剪结构施工图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
