8层办公楼电气成套CAD施工图纸

附件详情

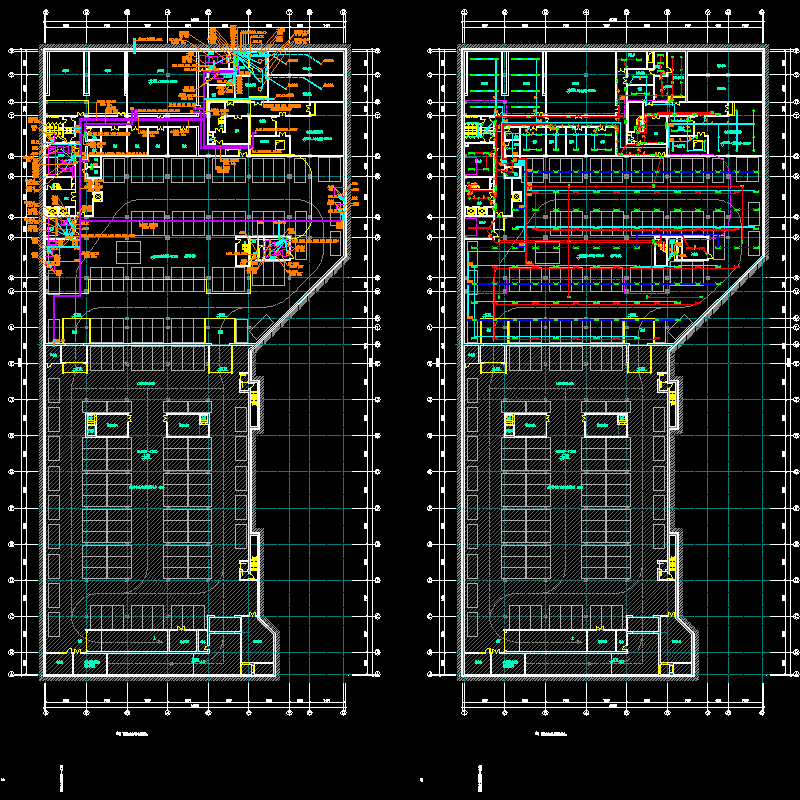

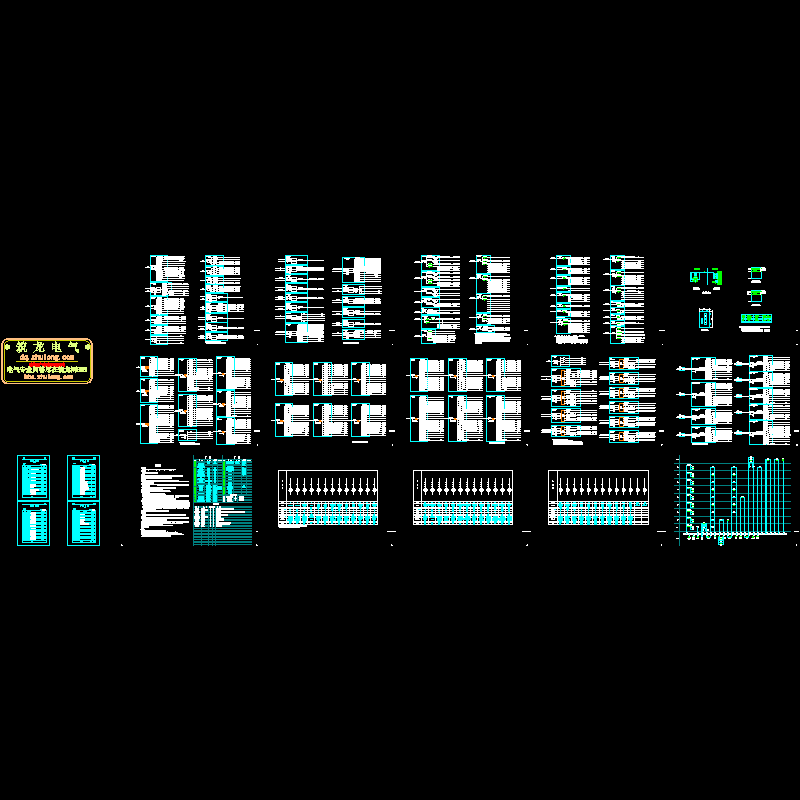

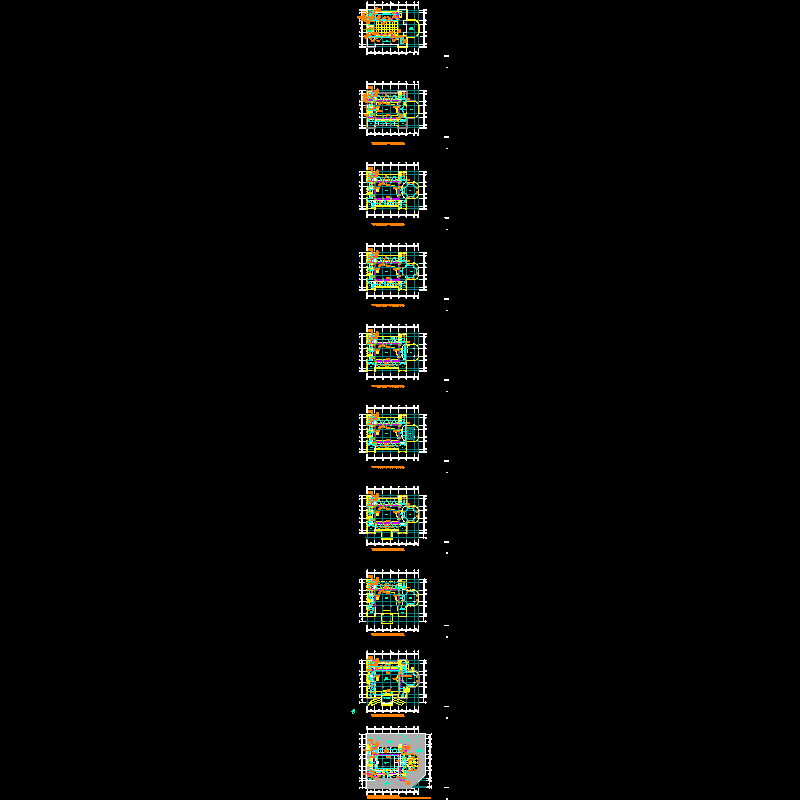

青岛某办公楼电气成套施工图，共69张图纸，主要内容有设计说明，低压 图，电力、照明、插座、消防、 平面图等。

一 建筑概况
该项目为财贸金融办公楼。属于一类建筑，地上八层，地下一层，局部地下二层。建筑面积为21835.6m2。
二 设计内容
该项目包括电力、照明、消防、建筑物防雷接地等。
三 供配电

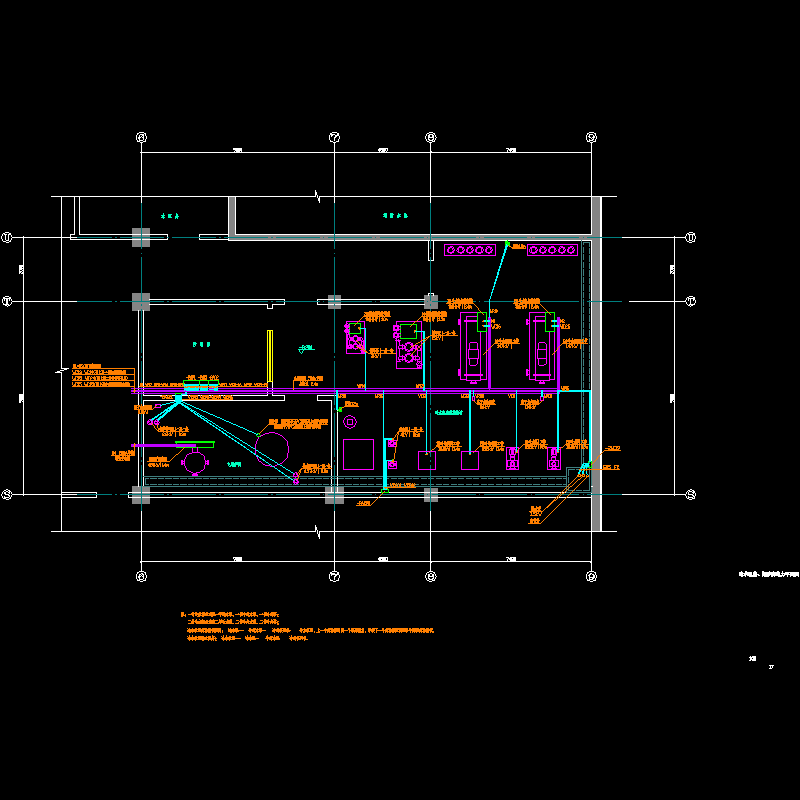

1.在负一层设10kV变电所，由市电提供两路10kV电源。一路从中韩站引入，一路从沙子口站引入。变压器按干式变压器设计考虑。
2.电锅炉、地上层普通电力照明负荷采用封闭母线供电。其余负荷采用电缆放射式或树干式供电。
