3层别墅强弱电全套CAD施工图纸
- 建筑类别：别墅
- 建筑高度：多层建筑
- 建筑面积：1060平方米
- 地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：14张
- 负荷等级：三级
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：其它
附件详情
- 1、设计说明
- 2、强弱电系统图
- 3、地下一层
- 4、三层照明平面图
- 5、地下一层插座及
- 6、一层插座及弱电平面图
- 7、三层插座及弱电平面图
- 8、屋顶
- 9、基础接地平面图
- 10、电气总平面图
附件详情
该附件为别墅强弱电全套施工图纸，共13张。
该项目为三层别墅，供电负荷为三级，属多层建筑。建筑总高为11.5米。总建筑面积为 1060平方米。
设计范围: 照明配电系统、建筑物防雷、接地系统、弱电系统等等。
三层照明平面图
三层插座及弱电平面图
地下一层插座及弱电平面图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

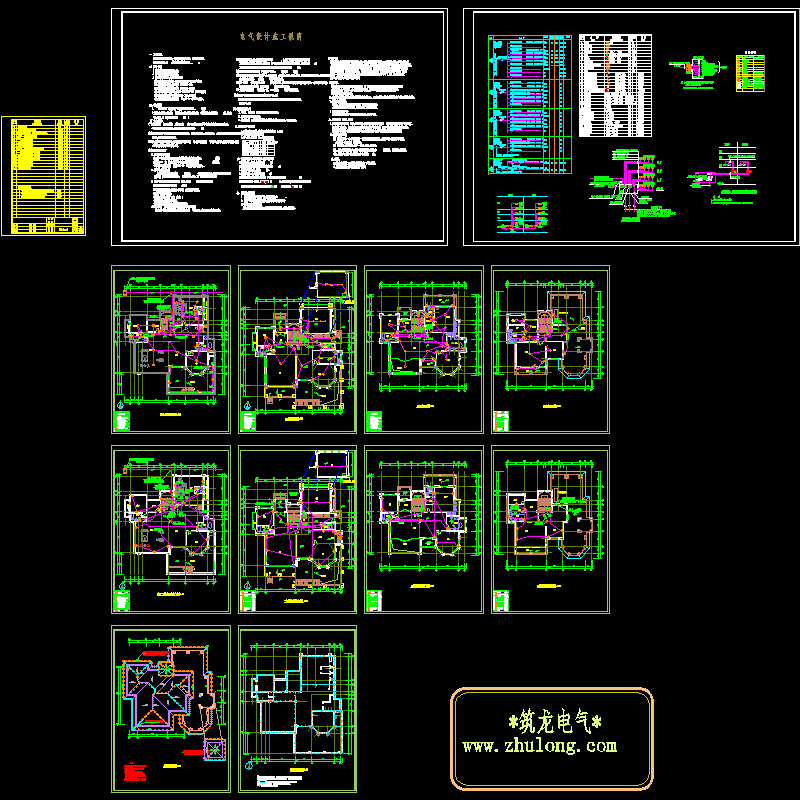

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.87 MB
- 收藏次数：0
-
文件名称：
附件-995875607859888866.rar
