1 项目概述

徐州新沂人民医院迁建工程综合楼项目【电力监控 - 电气火灾】各是一套独立的监控系统，应用最新一代的计算机综合自动化电力监控管理系统，具有很好的开发性。系统内部采用统一的监控平台，实现对整个供电系统的智能化管理，能够对供电系统中所有的运行状态进行安全、可靠、准确的实时监视。后台监控系统监控对象为保护装置、智能仪表、直流屏、变压器温控仪等，各个智能设备采集上来的信息通过通讯管理机处理分析后，传到主机后台进行显示、告警等，实现变配电室无人值守、集中管理的功能。

徐州新沂人民医院迁建工程综合楼项目共有 A-1 、 A-2 、 B 、 C 、 D 五个功能区建筑，共设置 1# 高低压配电室、 2# 低压配电室、 3# 低压配电室三个供电配电室。配电室中高压配电柜中配置 ESL-411 系列保护装置，低压配电柜及楼层配电箱中配置 EM600 系列智能仪表及电气火灾监控装置，用于电力监控系统和电气火灾监控系统的数据采集及上传。

本项目主站层由监控主机、打印机、 UPS 及相关网络设备组成，通讯管理机、交换机、计算机之间采用 TCP/IP 协议、网线连接，通讯管理机和现场智能设备之间采用屏蔽双绞线连接通讯，各配电室之间的通讯采用光缆连接。

本项目的监控现场的智能设备包括：保护装置、智能仪表、直流屏、温控仪、柴油发电机等。

2 图纸展示

封面

网络拓补图

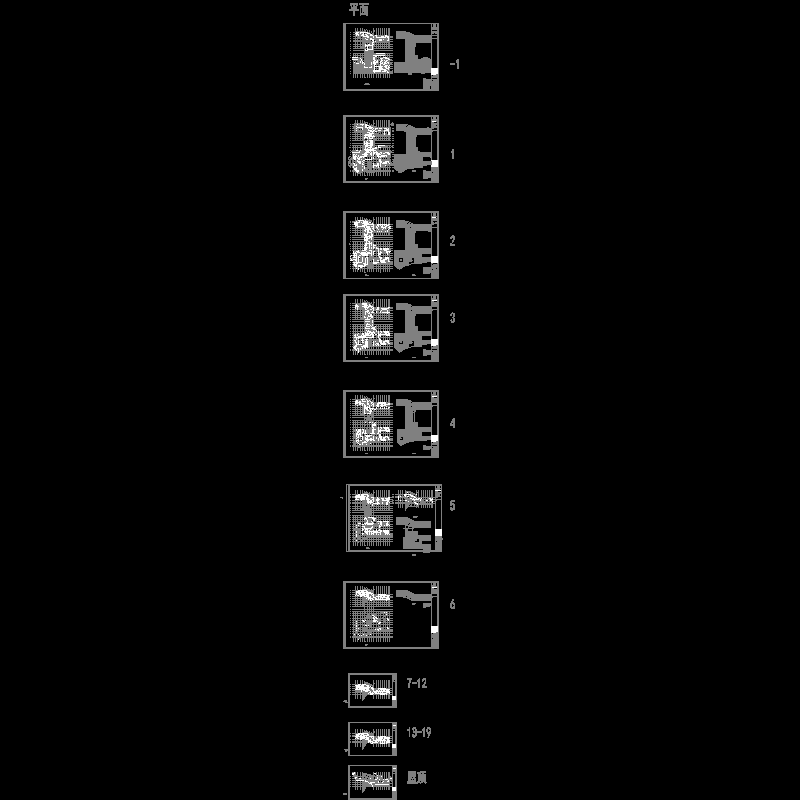

2F电力平面图(一)

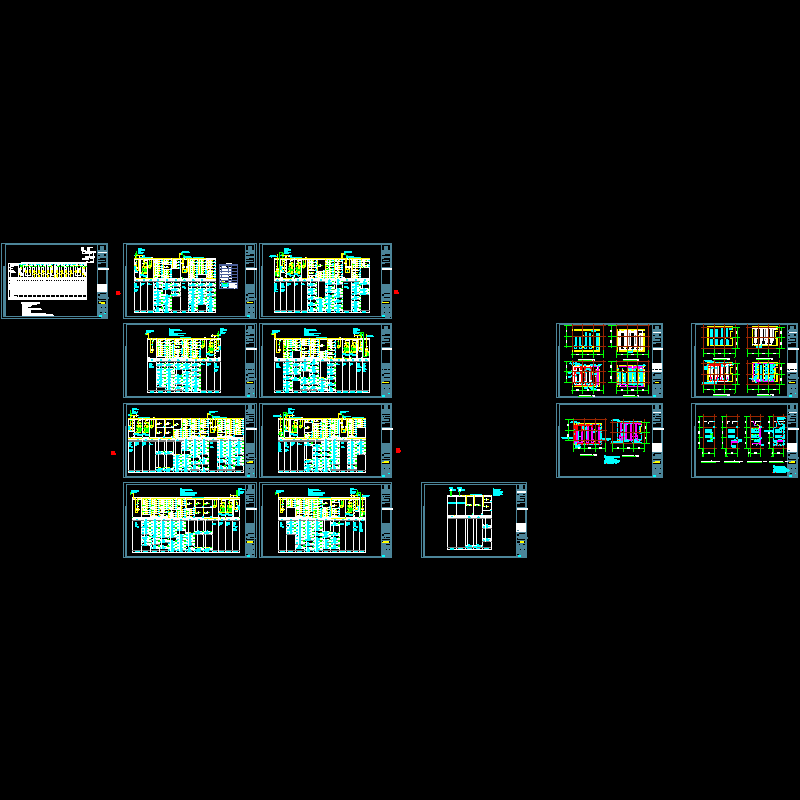

10KV中压系统图

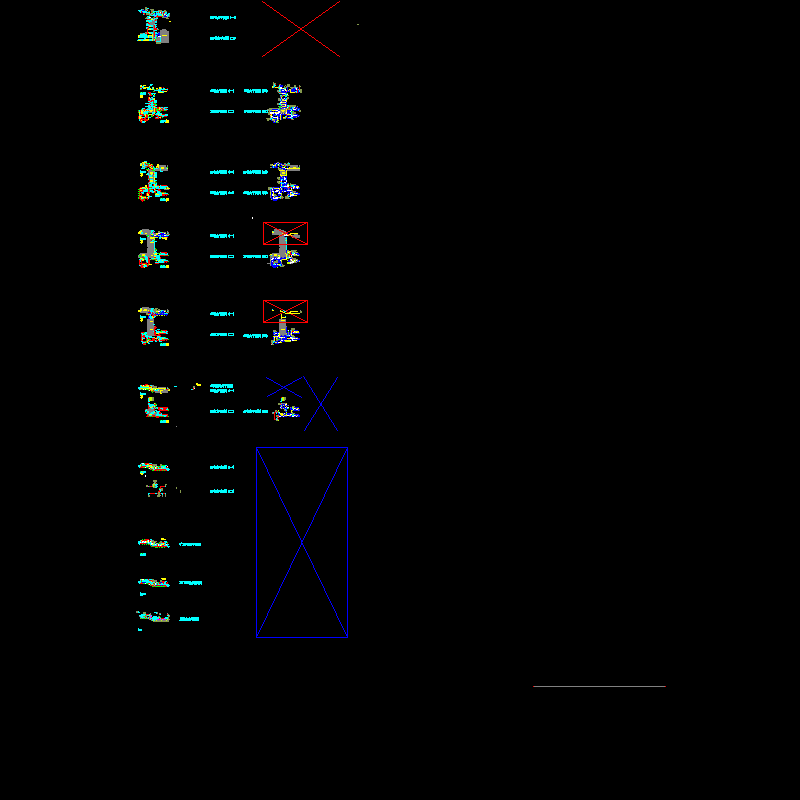

变电站接地平面图

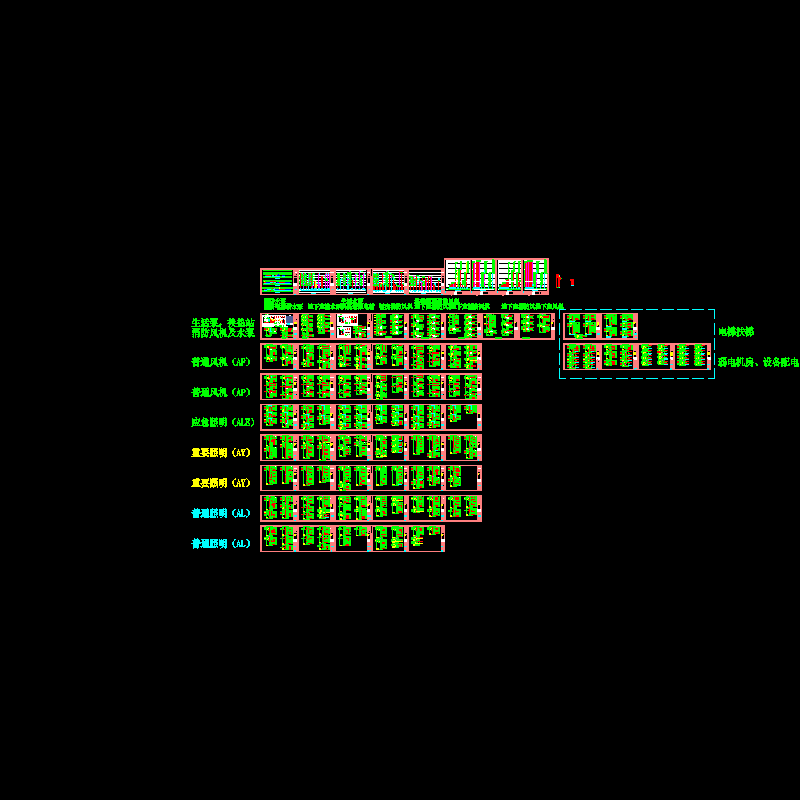

地下室配电干线系统图

图(1)

主楼D区配电干线系统图(一)
