华誉房地产开发有限公司“建筑设计院办公楼”配电工程

一、项目概要

1、该项目T1、T2变压器低压配电系统采用单母线分段运行。当一路进线或一台变压器故障时,断开故障回路进线断路器,手动切除部分三级负荷,闭合联络断路器,满足其余负荷的用电。要求两路进线与联络断路器之间采取电气联锁措施(即三台断路器只能两台同时处于合闸状态)。

2、低压开关柜采用固定分隔柜,电缆进出线采用上进上出方式。

3、低压侧总进线断路器额定分断能力为65kA,馈出回路断路器额定分断能力要求>30kA。

4、低压侧总进线断路器和母线联络断路器控制单元具有长延时、短延时、瞬时三段式选择性保护功能

和接地故障、失压保护功能,其整定值可调节,馈出回路断路器控制单元选择详附注。

5、低压配电柜安装控制模块,用于当火灾发生时切断非消防用电设备配电回路(具体回路详系统图)。

6、变压器要求配套提供三相绕组温度传感器、热敏电阻及数字式温度控制器,并向高压馈电柜提供无源输出触点,变压器高温时报警,超高温时10kV侧动作于跳闸。

7、无功功率补偿柜选用强迫通风方式电容器柜,电容器为非充气式,循环分步自动投切并延时可调,可调节谐波。

8、总计量电度表按供电局要求设置。总计量电流互感器要求须用0.2s级。

9、所有数显表必须带RS-485通讯接口或其他通用工业通讯接口。

10、母线槽本体及插接口采用密集型结构,外壳材料采用铝镁合金,两侧板带有散热片。防护等级IP5 4,母线槽采用全铜当导线,导电率>97%,母线槽温升小于等于70K。母线槽的短路耐受强度:4 00A~800A时35kA,1000A~1250A时50kA,1600A~2500A时65kA。

二、图纸展示

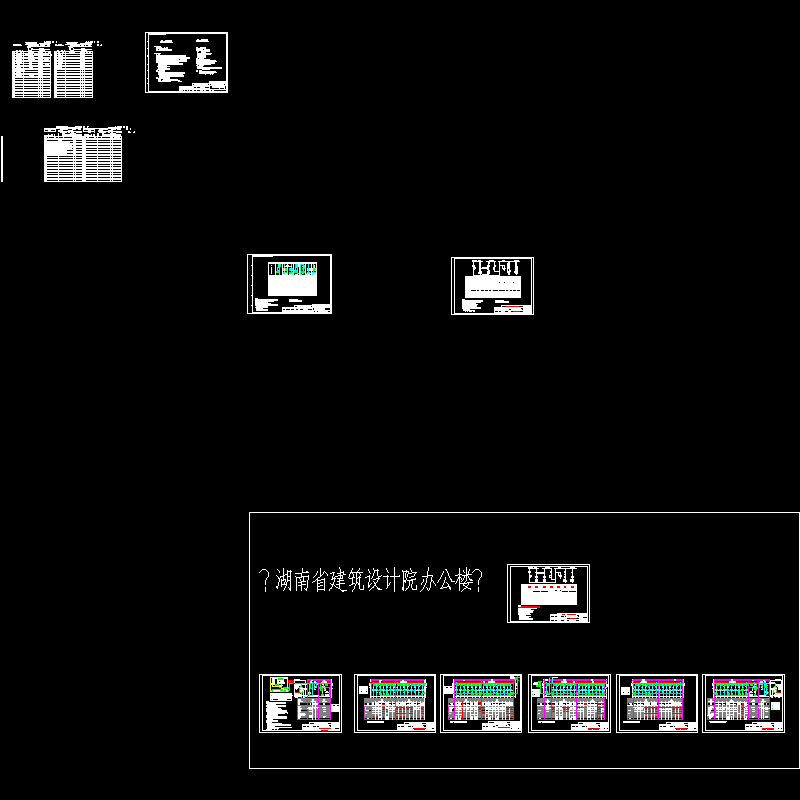

办公楼

10KV电气一次接线图

系统图

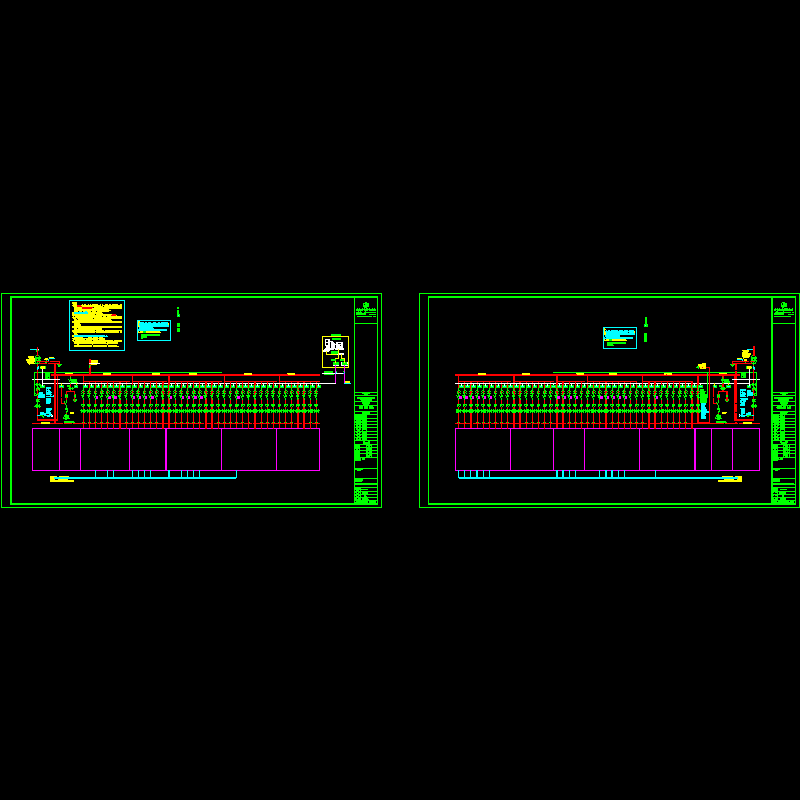

专变变配电所（T1,T2）低压配电系统（1）
