德安府糖业有限公司双跨刚架结构工程（CAD，7张）
-
建筑类别：工业建筑
-
建筑高度：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢结构
-
钢结构：门式刚架
-
结构安全等级：二级
-
抗震设防烈度：6度抗震
-
参考图纸：7张
-
图纸年代：近代
该项目为双山双跨刚架结构,最大跨度为 2@12 M，柱距 6.0 M，该项目建筑抗震设防类别为丙类,抗震设防烈度为六度，设计地震分组为第一组，设计基本地震加速度为 0.05g。工程刚架梁 Q345B，梁柱端头板Q345B连接板采用，加劲肋采用Q235B。工程屋面檩条采用Q 235，墙梁采用Q 235 冷弯薄壁钢，隅撑采用Q 235，柱间支撑采用Q 235，屋面水平支撑采用 圆钢，檩条、墙梁拉条采用圆钢。资料内容有：钢结构设计说明、屋顶平面图、剖面图、屋面结构布置图、屋面檩条布置图、刚架图、节点详图。
屋顶平面图
剖面图
屋面结构布置图
水平（柱间）支撑与刚架连接示意图

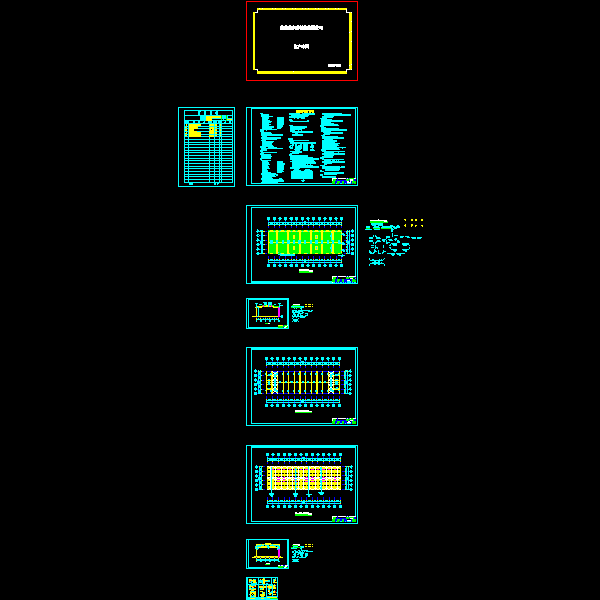

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
