多层商业建筑电气设计CAD施工图纸

资料简介
赚取积分

建筑类别：商业
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：18020.21平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：24张
设计年代：近代
地下室用途：商业,车库,设备用房
负荷等级：二级
防雷等级：第二类
火灾保护分级：二级
接地方式：TN-S
项目所在地：重庆
强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,广播系统

附件详情

1、电气设计说明
2、10kV配电系统图
3、低压系统图
4、竖向干线图
5、配电箱系统图
6、消防系统图
7、配电平面图
8、照明平面图
9、屋顶防雷平面图
10、消防弱电平面图
11、基础接地平面图

附件详情

该附件是多层商业建筑全套电气施工图纸，总共24张。
该项目总建筑面积18020.21平方米，其中地上为5层为集中商业及1层办公管理用房，建筑高度23.85米，属多层建筑；地下1层为Ⅲ类车库、设备用房、消防控制室及商业门面。建筑设计结构形式均为框架结构（带少许剪力墙）。
电气设计包含10/0.4KV配、变电系统；0.38/0.22KV配电系统；照明灯具布置；防雷接地系统设计；电视、电话、数据主干路径及管线预留预埋设计；应急广播系统设计等。

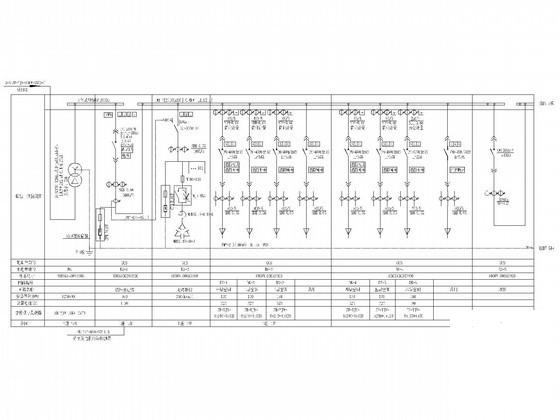

变电所低压配电系统图

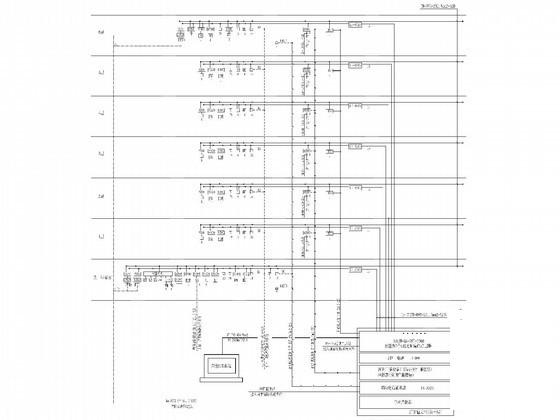

集中报警及联动控制消防系统图

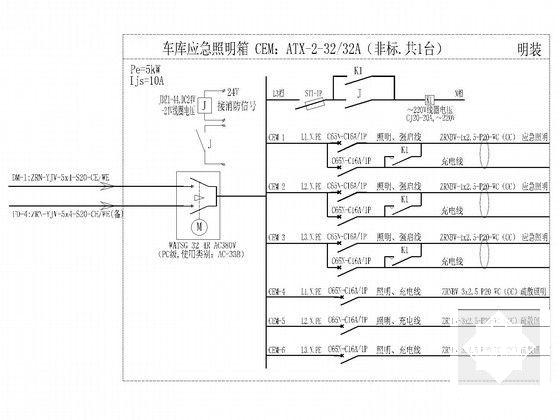

配电箱系统图

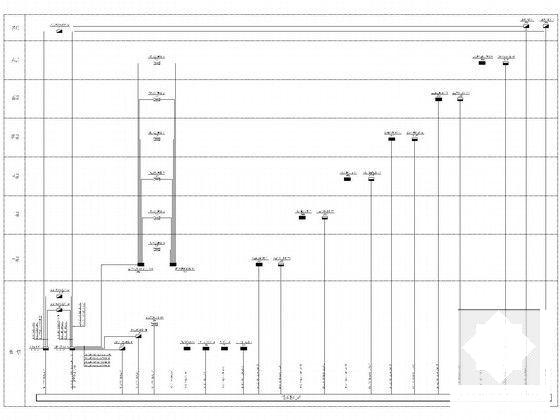

竖向干线图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
