温泉酒店给排水CAD施工图纸

  • 建筑类别:宾馆酒店
  • 出图日期:2009
  • 设计阶段:施工图设计
  • 供水方式:高位水箱
  • 供水分区:无
  • 污废水排水体制:分流
  • 设计内容:给排水,热水,消火栓,自动喷水,灭火器
  • 设置场所火灾危险等级:中危险级Ⅰ级

附件详情

一、部分项目概要及设计内容:
工程名称:某温泉酒店公寓度假村·酒店使用性质:一层为消防泵房、换热站、厨房、客房; 二层为餐厅、客房、会议室;三层为客房、健身区。建筑层数:地上3层; 建筑建筑结构形式:框架结构 建筑防火类别:二级;多层民用建筑,建筑体积约为30357.66m。总建筑面积:9102.5平米,建筑总高度:6.9m(檐口高度)设计内容:给排水、消防、雨水等项。
二、给排水:
1.生活冷水:
(1)水源:由北区水塔供给,本楼所需最小工作压力为 0.25MPa
2.生活热水:
(1)本楼淋浴、洗脸盘用热水由容积式电热水器提供,电气专业预留电量。
(2)本楼客房汤池、温泉SPA热水,由温泉水提供。
3.污水:
(1)本楼温泉废水单独收集排放。
(2)本楼地上的污水排入室外检查井,经小区内化粪池,集中污水处理后,排入人工湿地。厨房污水经室外隔油池集中污水处理后排入人工湿地。
4.雨水:
(1)本楼坡屋面雨水外排,平屋面雨水内排,部分经埋地雨水管排入室外的雨水明沟。
(2)本楼室外庭院内雨水排入雨水沟,经埋地雨水管排入室外的雨水明沟。
三.消防概况:
1.消防水池位于本楼1层,负责南北区公寓楼与酒店的室内外消火栓用水量、喷淋系统的消防用水量。
2.消火栓给水系统:
(1)本楼室内外消火栓水量均由位于本楼1层的消防水池及消防泵房提供。屋顶水箱位于待建公寓(小 区内最高建筑物)屋顶。
自动喷水灭火系统:本楼按中危险级I级设计,设计喷水强度 6L/min·m2 ,作用面积 160m2 。自喷系统的加压泵 与稳压装置位于本楼一层的消防泵房内.
3.灭火器:本楼按A类火灾中危险级设置灭火器。每个消火栓箱下配置两具磷酸铵盐干粉灭火器 MF/ABC3型。

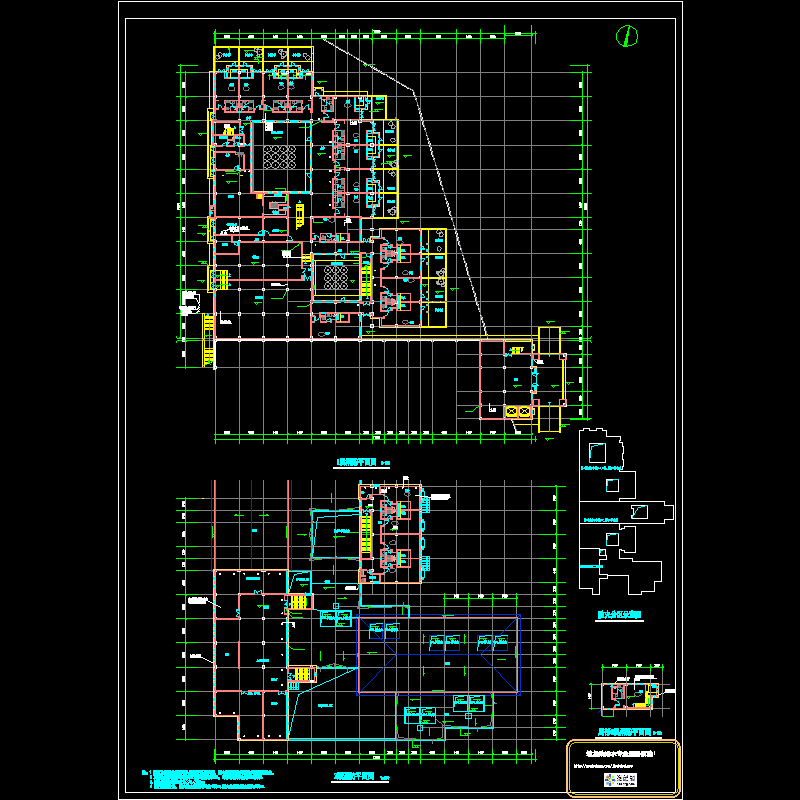

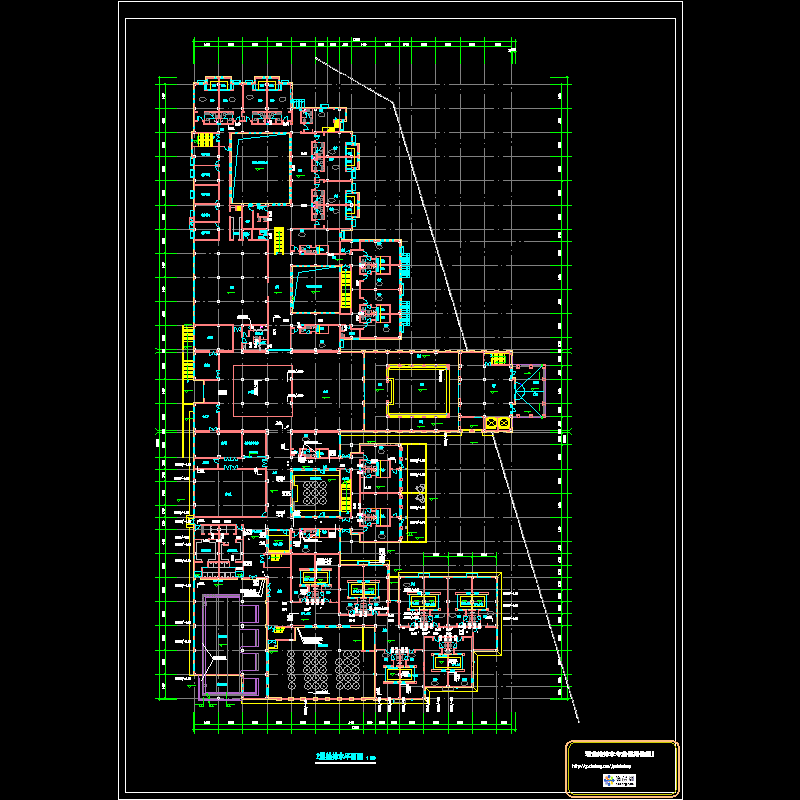

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
