水泥厂循环水综合水泵房CAD图纸

附件详情

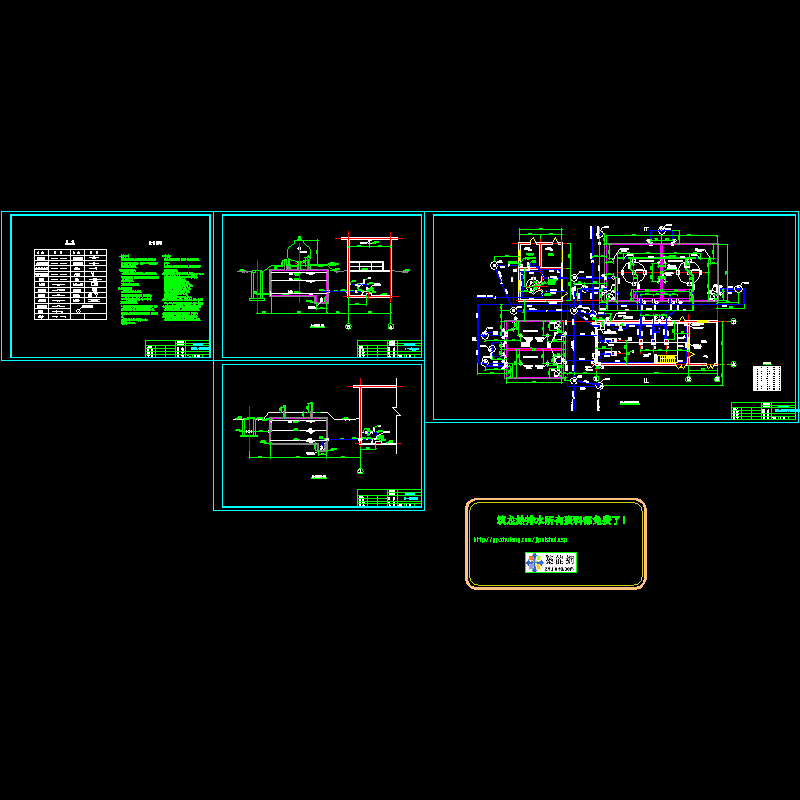

某水泥厂循环水综合水泵房图纸
一.标高及尺寸
图中尺寸以毫米计，管道所示标高给水管为中心标
高，排水管为管内底标高。图中±0.000相当于实际地面标高1028.700。
二.管道选择及连接方式
1.焊接钢管采用焊接或法兰连接；镀锌钢管采用丝扣连接或法兰连接，在被破坏的锌皮表面及管螺纹露出部分应做防腐处理。 2.排水管道采用焊接钢管。
三.管道防腐及保温
1.明装镀锌钢管刷银粉漆两道。
2.明装焊接钢管刷防锈漆两道，调和漆两道。
3.埋地管道刷环氧沥青底漆一道，面漆三道，涂层间缠绕玻璃布两层。
4.循环给水管道和回水管道在做完除锈防腐后，给水管道刷绿色面漆一道，回水管道刷黑色面漆一道。
5.管道支、吊架等钢制构建刷防锈漆两道，调和漆两道。
6.明装外露管道采用玻璃棉做保温处理，厚度不小于45cm。
