广场屋顶钢结构采光顶和室内观光电梯结构设计施工图纸

  • 建筑类别:商业
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:其他结构
  • 钢结构:排架,网架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:27张
  • 设计年代:近代

附件详情

某广场屋顶钢结构采光顶和室内观光电梯结构设计图
该资料为:某广场屋顶钢结构采光顶和室内观光电梯结构设计图
该资料包含:
结构设计说明 、电焊标准节点、大椭圆形采光顶锚栓布置图、大椭圆形采光顶钢柱布置图、大椭圆形采光顶平面构件布置图、大椭圆采光顶刚架图、主桁架加工示意图、小椭圆形采光顶锚栓布置图、小椭圆形采光顶钢柱布置图、小椭圆形采光顶平面构件布置图、小椭圆采光顶刚架图、通廊采光顶锚栓布置图、通廊采光顶平钢柱布置图、通廊采光顶平面构件布置图、通廊采光顶端面钢龙骨布置图、观光电梯正立面结构布置图、观光电梯结构 平面布置图 、观光电梯屋顶结构布置图共27张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

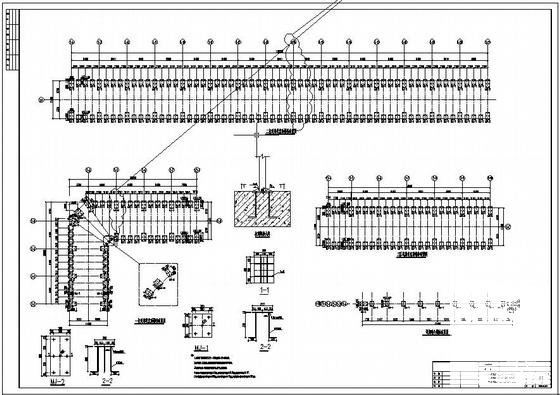

  • 观光电梯结构施工图 - 1
    观光电梯结构施工图 - 1

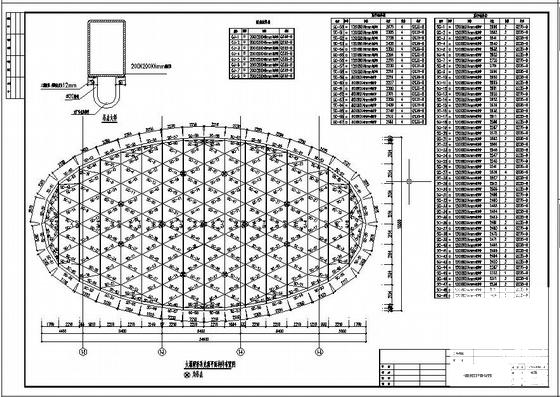

  • 观光电梯结构施工图 - 2
    观光电梯结构施工图 - 2

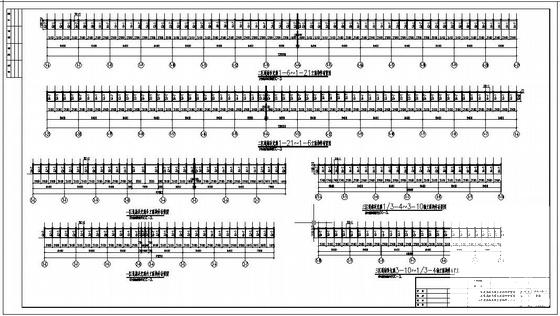

  • 观光电梯结构施工图 - 3
    观光电梯结构施工图 - 3

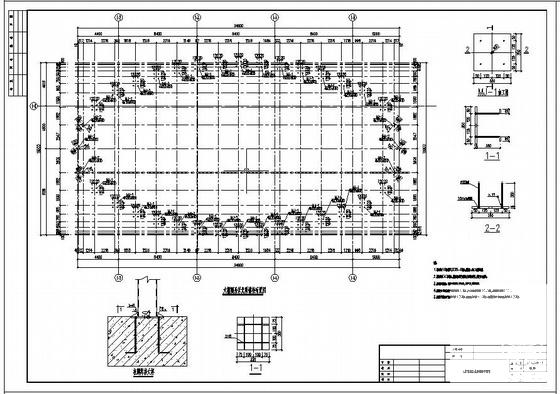

  • 观光电梯结构施工图 - 4
    观光电梯结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
